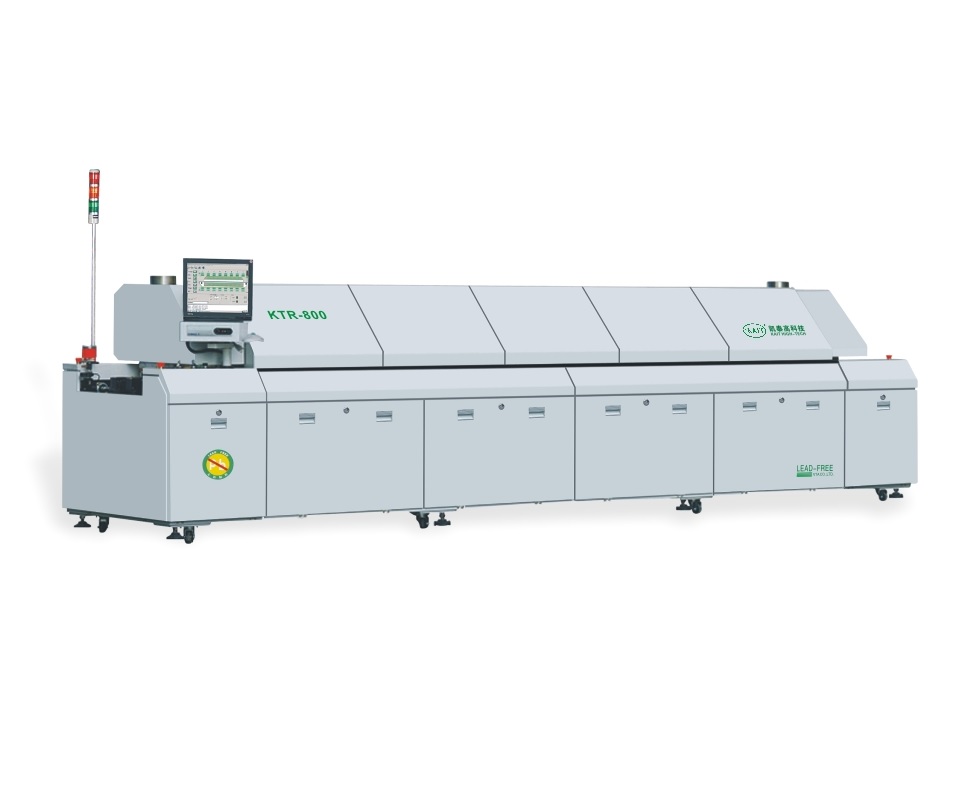

Печь конвекционного оплавления припоя KTR-800 (Китай)

Печь конвекционного оплавления припоя KTR-800 включает в себя 8 зон нагрева, 8 верхних и 8 нижних нагревателей конвекционного типа. Цепной и сетчатый конвейер, а так же вместо сетки опционально доступна центральная поддержка.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Усиленные подвесы конвейера внутри печи, что уменьшает деформацию конвейера при нагреве и позволяет исключить заклинивание печатной платы внутри;

Доступна модель с двумя конвейерами. Такая конструкция позволяет повысить производительность печи.

Тепловые потери уменьшены на 15%, при этом увеличилось качество пайки на бесвинцовых пастах;

Новая система охлаждения для возврата отфильтрованного или регенерированного воздуха обратно в рабочую область печи, что снижает тепловые потери, а также улучшает регенерацию флюса;

Низкие значения потери азота и кислорода внутри печи за счет герметичной конструкции. Минимальное значение азота и кислорода внутри печи составляет всего 150PPM.

При концентрации кислорода 300-800 PPM, потребление составляет всего 20-22 м3/час.

SMEMA интерфейс;

UPS для аварийного извлечения печатных плат;

Технические характеристики:

Общие характеристики
Модель	KTR-800	Система управления	Индустриальный ПК
Зоны нагрева	8 верхних 8 нижних	Зона охлаждения	3 верхних 3 нижних
Длина нагревательного туннеля	3110мм	Ректификационная пластина	Толстая медная пластина
Вес	2710кг	Габариты	552014301530мм
Мощность вытяжки	11 м3/ч * 2	Цвет	Серый
Система управления
Электропитание	3 фазы, 380В/220В 50/60Гц	Диапазон температуры	От комнатной до 300 ℃
Потребляемая мощность	64кВт	Точность	±1℃
Мощность на старте	30кВт	Контроль температуры	PID + накопитель SSR + PLC
Мощность в процессе работы	9кВт	Погрешность температуры	±1.5℃
Управление скоростью	3 инвертора	Сохранение	Все программы сохраняются
Время выхода на режим	30мин	Сигнализация	Низкая/высокая температура
Система охлаждения
Тип охлаждения	Принудительная воздушная конвекция

Особенности нагревательного туннеля:

— 8 верхних и 8 нижних зон нагрева позволяют уверенно паять по бессвинцовой технологии;

— активная зона охлаждения позволяет получить на выходе плату с температурой ≤70℃;

— время на смену профиля ＜15мин;

— время отклика теплового баланса от пустой печи до полной нагрузки менее 20 с;

— каждая зона температуры управляется отдельно, в результате чего получаем более точную регулировку температуры;

— бесступенчатая регулировка скорости вращения каждого вентилятора. Гарантия на моторы 5 лет;

— качественные импортные нагревательные тэны. Гарантия 5 лет;

— принудительная вытяжка не допускает попадание флюса в вентиляцию;

Особенности конвейера:

— параллельность конвейера ±0.3мм;

— длина пина держателя платы 5мм;

— скорость конвейера от 0,01м/мин, 0~2м/мин, погрешность скорости ±2%;

— мотор конвейера Panasonic;

— автоматическая смазка конвейера с управление с ПК, 3 режима смазки;

— ширина сетчатого конвейера 500мм, привод синхронный с цепным конвейером;

Особенности корпуса:

— качественная крепкая рама;

— электропривод верхней крышки;

— удобный доступ к нагревательному туннелю для обслуживания;

Особенности электрики и системы управления:

— управляющее ПО на Windows 7;

— импортные электронные комплектующие, высокая стабильность работы печи;

— контроль параметров печи в режиме реального времени, все параметры записываются в лог-файл, в случае проблемы легко читается и определяется причина проблемы;

— контроль температуры в каждой зоне, полная картина температур у оператора на экране;

— автоматический переход в охлаждение в случае критичной для работы печи ошибки.

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
