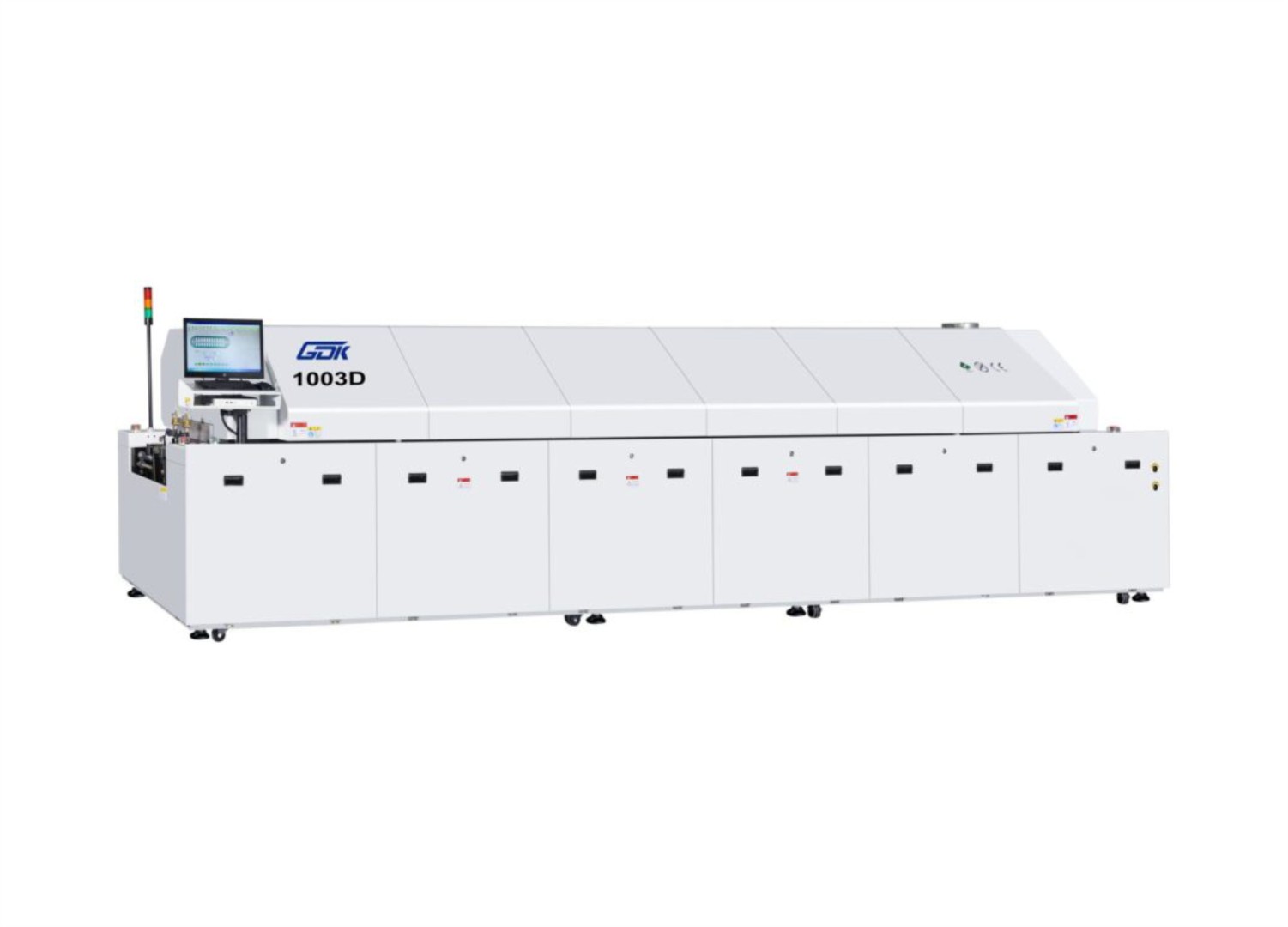

10-зонная печь конвекционного оплавления GDK-1003D

Высокопроизводительная конвекционная печь оплавления припоя в воздушной среде с цепным конвейером.

Имеет 7 зон предварительного нагрева, 3 зоны оплавления и 3 зоны охлаждения, предназначенная для массового производства печатных узлов.

Основные характеристики:

Максимальная высота компонентов на печатной плате Вверх: 22 мм, вниз: 25 мм Когда технологический край печатной платы превышает 6 мм, высота компонентов на печатной плате составляет 25 мм. Если есть особые требования, его можно настроить.

Зона нагрева: вверху 10 и снизу 10 зон. Эффективная длина нагрева 3060 мм может соответствовать самым высоким требованиям бессвинцового процесса.

Зона охлаждения: 3 сверху, 3 снизу. Стандартное воздушное охлаждение при комнатной температуре, температура печатной платы на выходе ≤ 70 ℃.

Воздуховыпускная пластина изготовлена из толстой алюминиевой пластины (T = 8 мм), температурная однородность и стабильность (толщина менее 2 мм).

Двигатель горячего воздуха высокотемпературный двигатель с длинным валом, скорость 2800 об / мин ★ гарантия 5 лет.

Нагревательный элемент Ni Cr с длительным сроком службы с высокой тепловой эффективностью и высокой чувствительностью. Малая тепловая инерция. ★ гарантия 5 лет.

Высокоэффективный ускоряющий воздуховод, обеспечивающий достаточный объем циркулирующего воздуха. Высокоэффективный нагревательный канал и увеличенная эффективная площадь нагрева, специально разработанная воздуховыпускная пластина с направляющим отверстием, что может эффективно улучшить характеристики тепловой компенсации и рекуперации тепла печатной платы с высокой тепловой эффективностью и хорошей однородностью.

Варианты исполнения:

Одноконвейерная печь воздушного оплавления, размер платы 50 mm-400mm (50 mm-610mm опция)

Двухконвейерная печь воздушного оплавления — независимая двухколейная электрическая регулировка ширины рельса 50 мм-280 мм (опция: 50 мм-300 мм)

Одноконвейерная печь азотного оплавления, размер платы 50 mm-400mm (50 mm-610mm опция)

Двухконвейерная печь азотного оплавления — независимая двухколейная электрическая регулировка ширины рельса 50 мм-280 мм (опция: 50 мм-300 мм)
