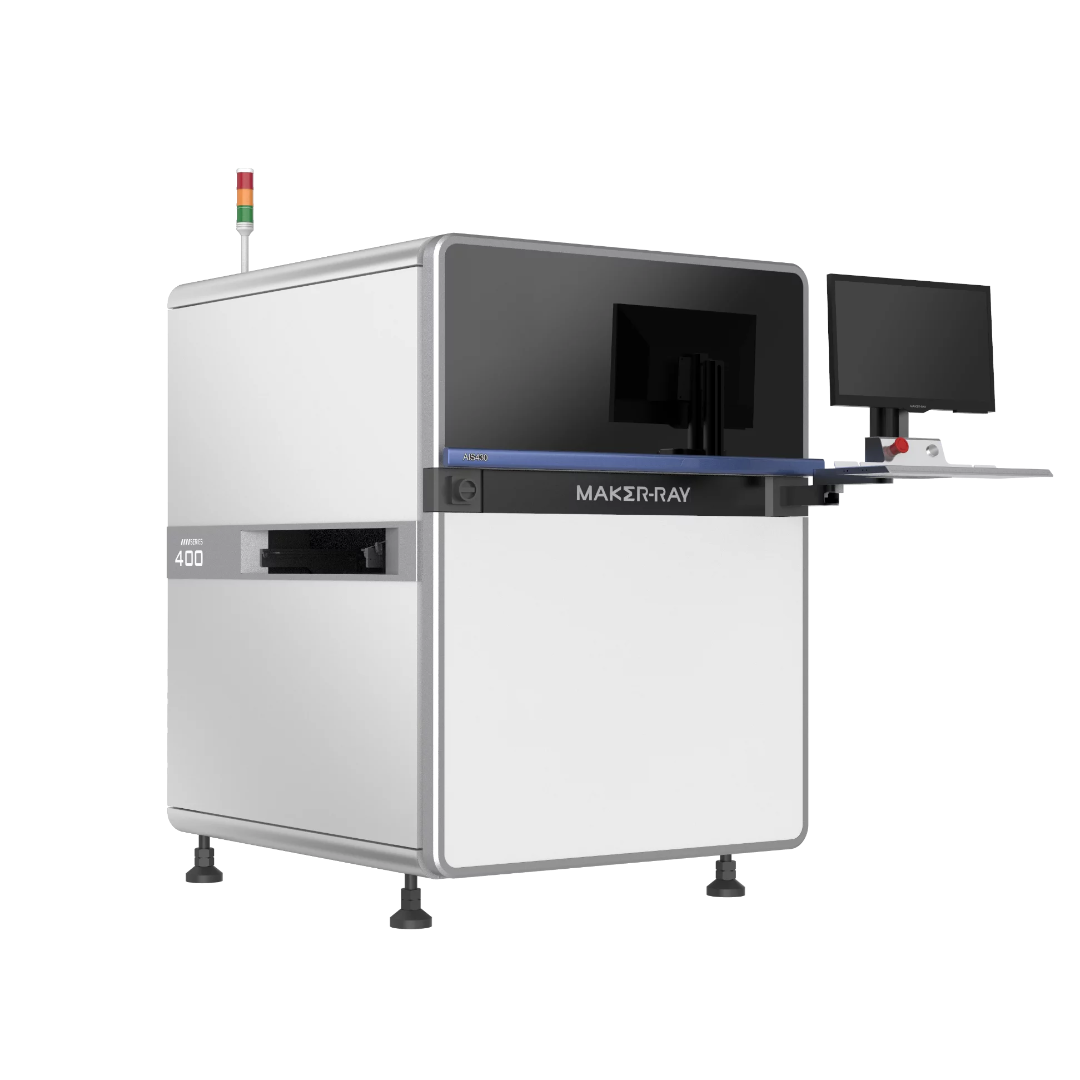

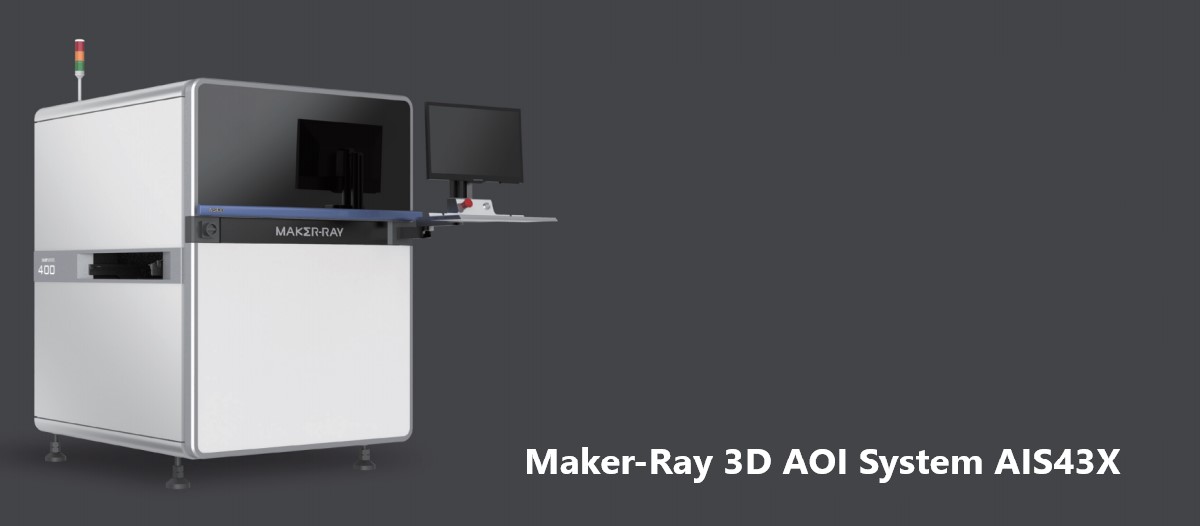

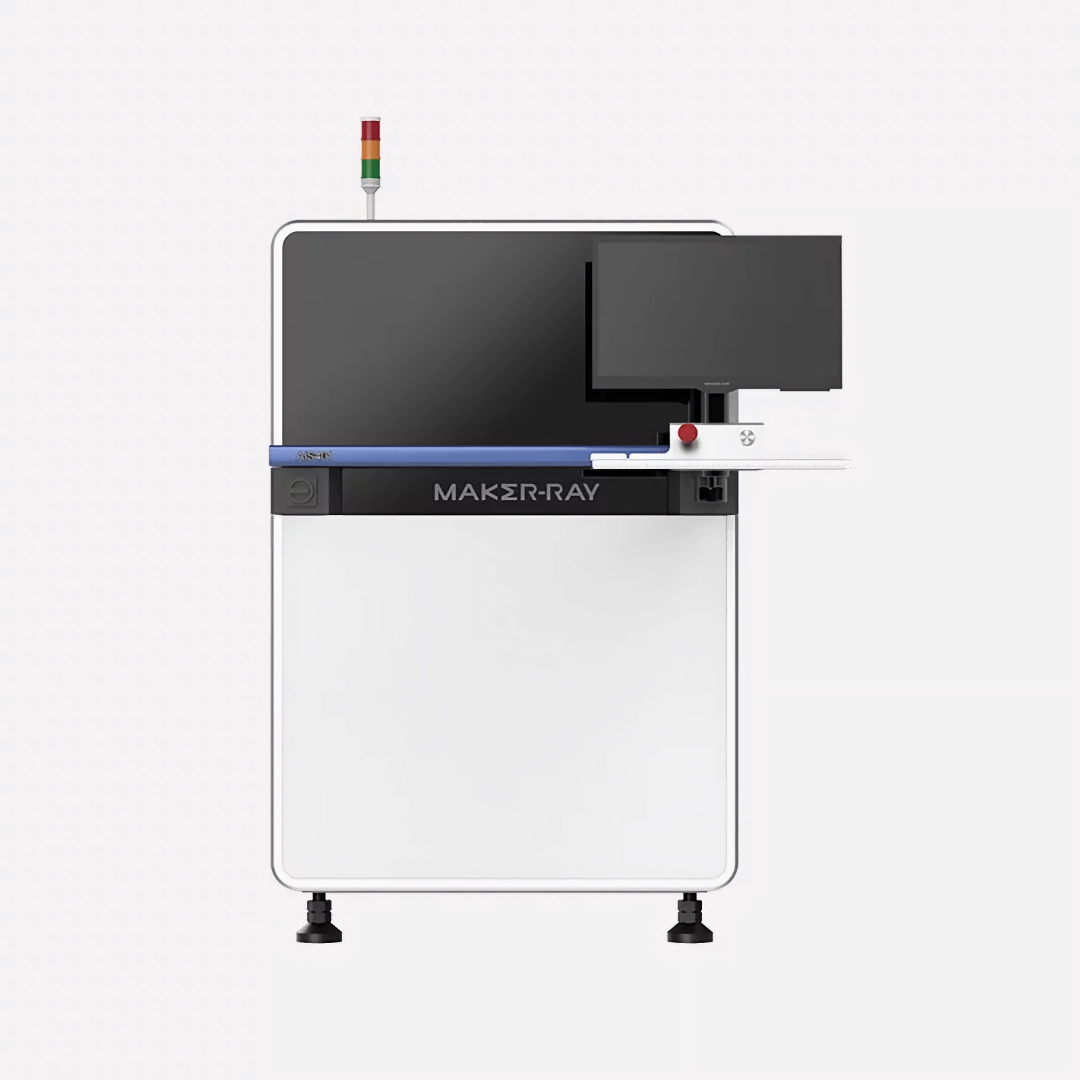

3D AI Автоматическая оптическая инспекция AIS430, MAKER-RAY (КНР)

Отличительной особенностью установок оптической инспекции MAKER-RAY является комплексное применение технологий искусственного интеллекта. Алгоритмы глубокого обучения позволяют автоматизировать процесс подготовки рабочих программ. Самообучение позиций установленных компонентов, контактных площадок, типа применяемых элементов происходит быстро и без вмешательства оператора. Обучение распознаванию маркировки компонентов не требует дополнительного обучения. Результатом применения элементов искусственного интеллекта радикально сокращает время подготовки новых программ и время перехода с изделия на изделия.

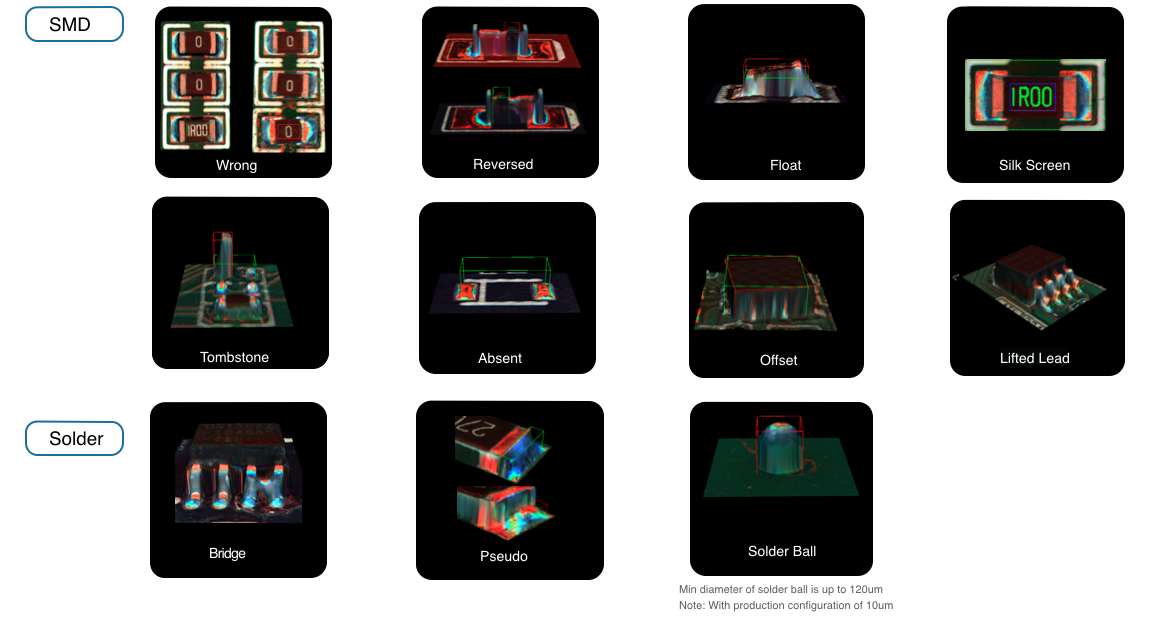

Оптическая часть 3D инспекции состоит из цифровой камеры высокого разрешения 12 мегапикселей и системы телецентрических линз, поэтому анализируемые изображения отличаются высокой чёткостью и не имеют краевых искажений. Современные цифровые проекторы генерируют структурированную подсветку - высокочастотный муар с переменным шагом сетки, который используется для анализа точных размеров объектов в осях X/Y/Z. Совместно с цифровыми проекторами работает трёхцветная многоуровневая и белая заливающая бестеневая подсветки для определения таких параметров, как цвет объекта, наличие и положение ключей микросхем, чтение маркировки и для получения прочей информации, которую невозможно получить с помощью 3D проекторов. Благодаря совместной работе 3D проекторов, системы подсветки, блока телецентрической оптики, камеры высокого разрешения и встроенного ПО достигается возможность проверки качества сборки и пайки как поверхностного, так и выводного монтажа.

Все оптические инспекции MAKER-RAY, в том числе и AIS430, используют в работе встроенный искусственный интеллект, который давно зарекомендовал себя как отличный инструмент для быстрой обработки и анализа изображений. Высокая производительность обеспечивается персональным компьютером с мощным процессором, современной видеокартой и операционной системой на SSD-диске.

Процесс программирования АОИ очень прост и занимает немного времени, а создание программы инспекции возможно без CAD-данных по изображению самого печатного узла. Также в составе АОИ есть камера для считывания штрих-кодов. В зависимости от организации процесса, в соответствии со считанным кодом в АОИ может автоматически загружаться программа для данного изделия. Для ещё большего удобства работы доступны опции ПО для организации удалённого рабочего места программирования и ремонта.

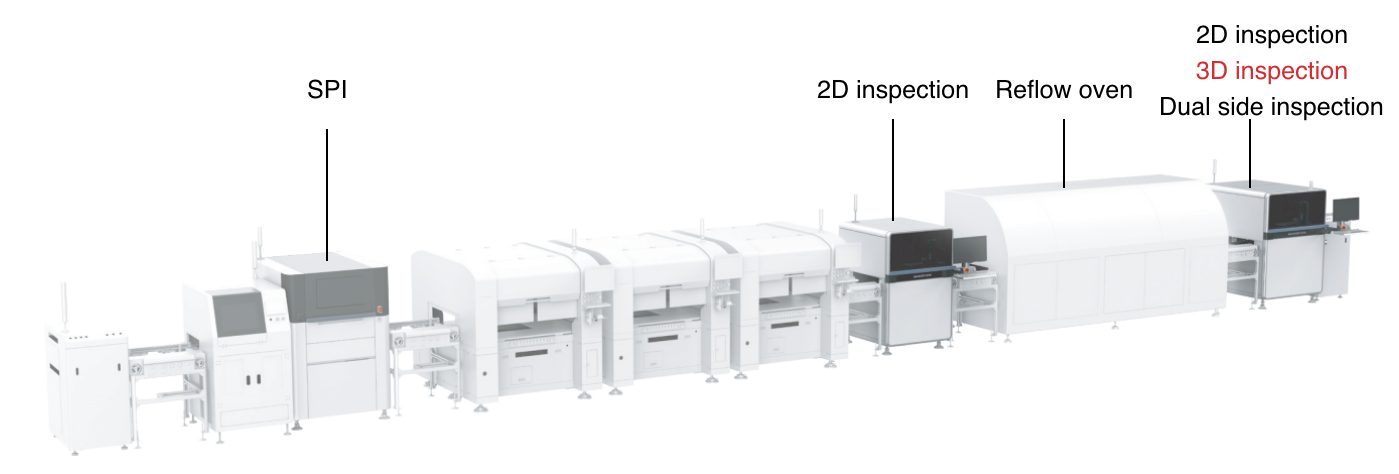

Все перечисленные возможности оборудования позволяют проводить инспекцию печатных узлов любой сложности, в том числе с высокой плотностью расположения компонентов, со смешанным монтажом, как в многономенклатурном производстве небольших серий, так и в серийном производстве.

Основные особенности:

• Высокая скорость и точность,
• Быстрое программирование,
• Использование алгоритмов искусственного интеллекта,
• Можно проверять как 2D, так и 3D изображения.
