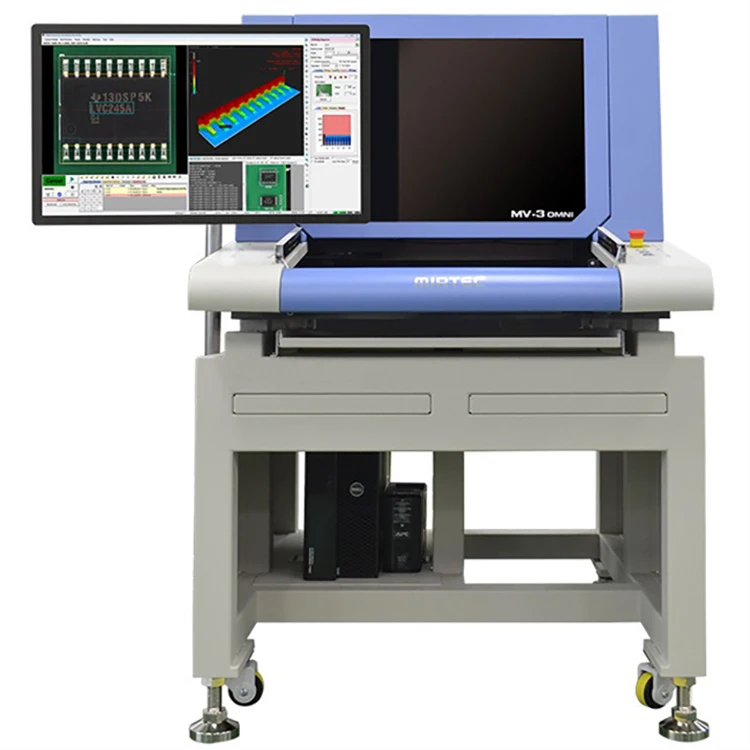

Настольная система автоматической 2D/3D инспекции печатных плат MV-3 OMNI

MV-3 OMNI – это многофункциональная компактная 2D- и 3D-инспекция с камерой высокого разрешения, цифровой муаровой проекцией и восьмиуровневой коаксиальной системой цветной подсветки.

2D-инспекция позволяет определять:

• точность монтажа (отсутствие смещений и правильная ориентация по ключу),
• номинал компонента по цвету или маркировке (применяется оптическое распознавание символов),
• наличие повреждений или инородных объектов вблизи компонента.

Кроме того, она успешно работает на определение качества пайки (в том числе, THT-компонентов и компонентов типа QFN или PLCC).

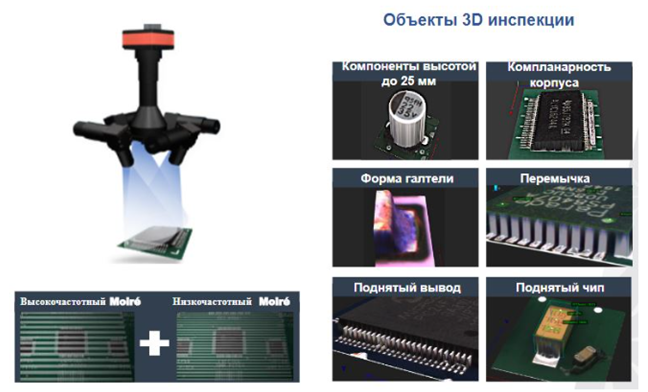

Запатентованная система MIRTEC OMNI-VISION® 3D-инспекции снабжена технологией многочастотного муара. Это значит:

• Формирование подробной объемной модели объекта инспекции для анализа его высоты и объема 3D;
• Достоверное выявление поднятых или некомпланарных компонентов и их выводов;
• Измерение параметров паяного соединения (форма, объем, высота затекания припоя);

100% контроль недостаточной/избыточной пайки.
