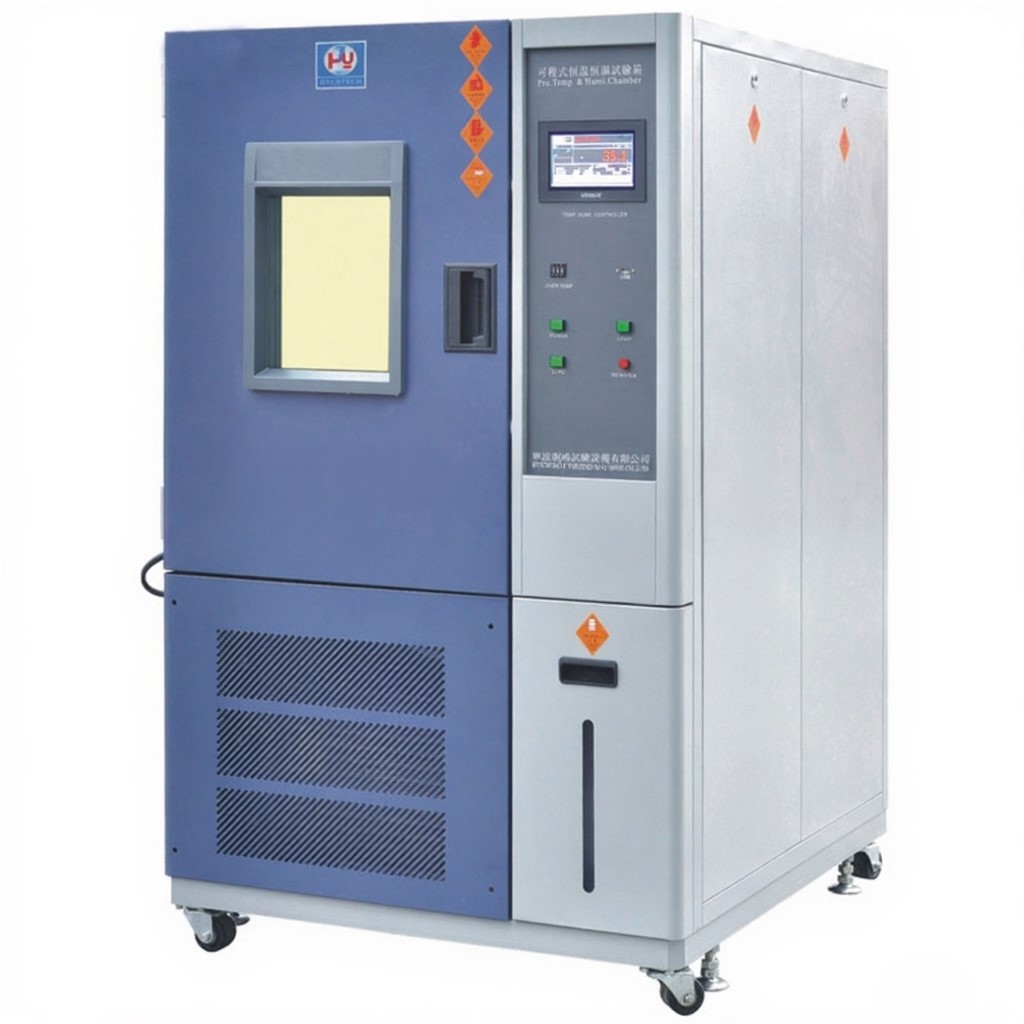

Модель оборудования
|
LX-1000L
|
|
Размер камеры
|
Длина×ширина×высота 1000×1000×1000mm
|
|
Размер
|
Длина×ширина×высота 1500×1300×2070mm
|
|
Общая мощность
|
17KW
|
|
Основные эксплуатационные параметры
|
Диапазон температур
|
-40℃～+150℃
|
|
Отклонение температуры
|
≤±2.0℃
|
|
Колебания температуры
|
≤±1℃
|
|
Диапазон влажности
|
20～98% R.H
|
|
Отклонение влажности
|
≤±5%R.H
|
|
Колебания влажности
|
≤±2.5%R.H
|
|
Скорость повышения и понижения температуры
|
Средняя скорость охлаждения составляет 0,7 ℃ ~ 1,5 ℃ /мин; средняя скорость нагрева - 3 ℃/мин
|
|
Электрическая система управления
|
программный контроллер температуры и влажности 7010
Цветной сенсорный экран
|
|
|
Дисплей
|
7” Цветной ЖК-дисплей
|
|
Режим работы
|
Фиксированное значение или процедура
|
|
Способ установки
|
Меню на китайском/английском языках, ввод с сенсорного экрана
|
|
Объем программы
|
Может хранить 50 групп и 50 тестовых процедур
|
|
Продолжительность программы
|
До 50 сегментов в наборе программ
|
|
Количество циклов
|
Каждый сегмент программы можно повторить 999 раз
|
|
Установленный диапазон
|
Температура: -40℃~+150℃
|
|
Влажность: 0~99,9% относительной влажности
|
|
Время: 0~99 часов 59 минут
|
|
Разрешение
|
Температура: 0.1℃
|
|
Влажность: 0,1% относительной влажности
|
|
Время: 0,1 мин
|
|
ввод
|
Платиновое сопротивление PT100
|
|
Вспомогательные функции
|
Функция отображения сигнала тревоги (с указанием причины неисправности), функция защиты от сбоев питания, функция сигнализации о повышении и понижении температуры и влажности, функция синхронизации (автоматический запуск и автоматическая остановка), функция самодиагностики.
|
|
Сбор измерительных данных
|
PT100 Платиновое сопротивление
|
|
Материал коробки
|
Материал внутренней коробки
|
SUS304 Пластина из нержавеющей стали
|
|
Материал внешней коробки
|
Распыление холоднокатаного стального листа
|
|
Изоляционный материал
|
Жесткий пенополиуретан + стекловолокно
|
|
ворота
|
Одностворчатая дверь со смотровым окном, освещением, левой петлей и левой ручкой
|
|
Система отопления и увлажнения воздуха
|
обогреватель
|
Электронагревательный проволочный нагреватель из никель-хромового сплава
Способ управления нагревателем: Метод ПИД-регулирования с использованием бесконтактного и другого периодического регулирования длительности импульса SSR (твердотельное реле)
|
|
Увлажнитель
|
Способ электрического обогрева и увлажнения неглубокого резервуара
Бронированный электронагреватель из нержавеющей стали
Способ управления увлажнителем: Метод ПИД-регулирования с использованием бесконтактной и другой периодической регулировки длительности импульса SSR (твердотельное реле)
Устройство контроля уровня воды, устройство защиты нагревателя от высыхания
|
|
Холод система
|
холод.
компрессор
|
Оригинальный тайский или полностью закрытый поршневой компрессор Copeland
|
|
Способ охлаждения
|
Охлаждение механического компрессионного агрегата
|
|
Способ охлаждения
|
С воздушным охлаждением
|
|
Испаритель
|
Легкий трубчатый теплообменник
|
|
Испарительный конденсатор
|
Паяный пластинчатый теплообменник для использования внахлест
|
|
конденсатор
|
Конденсатор с воздушным охлаждением
|
|
Способ управления холодильником
|
ПЛК (программируемый логический контроллер) системы управления автоматически выбирает и корректирует режимы работы холодильника в соответствии с условиями тестирования.
Клапан регулирования давления конденсации
Клапан регулирования давления испарения
Контур охлаждения обратным воздухом компрессора
Схема регулирования энергопотребления
|
|
Хладагент
|
R404a/
|
|
Предохранительное устройство
|
Защита от протечек
|
Защита компрессора от избыточного давления
|
|
Защита от перегрева в коробке
|
Защита компрессора от перегрева
|
|
Защита вентилятора от перегрева
|
Защита компрессора от перегрузки по току
|
|
Устройство защиты от изменения последовательности фаз
|
Защита системы водных путей
|
|
Система водоснабжения
|
Способ подачи воды
|
Подъем водяного насоса
|
|
|
Резервуар для хранения воды
|
1 встроенный резервуар для воды
|
|
|
качества воды
|
Чистая вода (также доступна чистая водопроводная вода)
|
|
Стандартная конфигурация
|
Смотровое окно из закаленного стекла с полым электрическим нагревом (W350 мм *H280 мм) 1
|
|
Люминесцентная лампа (220 В переменного тока) 1
|
|
1 отверстие для кабеля (≈50 мм) с резиновой заглушкой
|
|
шнур питания 5m
|
|
4 полки для образцов, 2 полки
|
|
Условия использования
|
источник энергии
|
○AC380V трехфазный четырехпроводной + провод защитного заземления；
○ Допустимый диапазон колебаний напряжения: 380 В переменного тока ±10%
○ Допустимый диапазон колебаний частоты: 50 Гц ±0,5 Гц
○ Сопротивление заземления провода защитного заземления составляет менее 4 Ом; Источник питания в режиме TN-S или источник питания в режиме TT
|
|
Среда использования
|
Температура: 5℃ ~ 35℃, относительная влажность: ≤85%относительной влажности воздуха
|
|
Площадка
|
○ Площадка ровная, хорошо проветриваемая и не содержит легковоспламеняющихся, взрывоопасных, агрессивных газов и пыли.
○ Поблизости нет источников сильного электромагнитного излучения.
○ Оставьте вокруг оборудования достаточное пространство для технического обслуживания
|
|
Соответствие стандарту
|
GB10586-200 Технические условия испытательной камеры для измерения температуры и влажности
|
|
GB10589-2006 Технические условия низкотемпературной испытательной камеры
|
|
GB10592-2006 Технические условия высокотемпературной и низкотемпературной испытательной камеры
|
|
GB11158-2006 Технические условия высокотемпературной испытательной камеры
|
|
GB/T2423.1-2001 Испытание А: Метод испытания при низких температурах
|
|
GB/T2423.2-2001 испытание B: Метод высокотемпературного испытания
|
|
GB/T2423.3-1993 Тест Ca: Испытание на постоянную температуру и влажность
|
|
GB/T2423.4-1993 Db：Метод испытания на переменную температуру и влажность
|
|
GB/T5170.2-1996 Метод проверки основных параметров оборудования для экологических испытаний электротехнических и электронных изделий, оборудования для температурных испытаний
|
|
GB/T5170.5-1996 Метод проверки основных параметров оборудования для экологических испытаний электрических и электронных изделий, оборудования для контроля температуры и влажности
|
|
|
|
Послепродажное обслуживание
|
Гарантия сроком на один год с момента поставки и использования.
|
