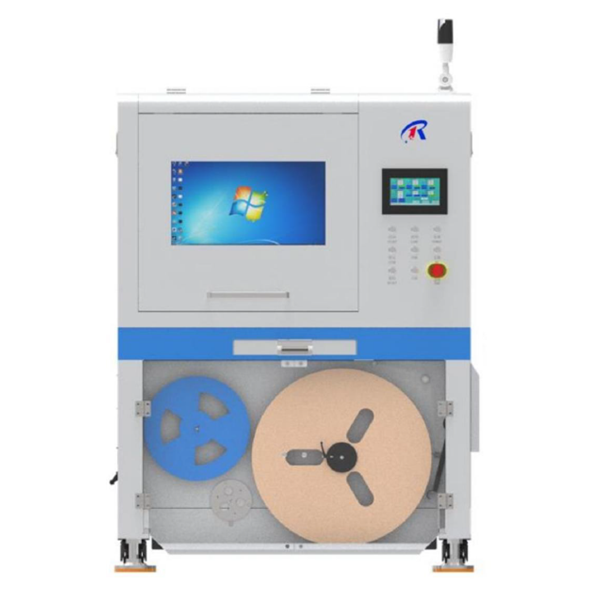

Автоматическая установка упаковки элементов в ленту KRDA-3C21C

Подвод материала на гибкой платформе: обрабатывает свободные компоненты SMT без повреждения внешнего вида продукта или размеров.

Головка для захвата и размещения компонентов SMT: точно выбирает и размещает свободные компоненты.

Верхняя система визуализации CCD: проверяет координаты XY компонентов и управляет процессом выбора.

Боковая ось системы визуализации CCD: контролирует верхние характеристики поверхности и ячейки ленты-перевозчика A0/B0.

Нижняя система визуализации CCD: проверяет нижние характеристики компонентов.

Угловая система визуализации CCD: исследует боковые профили компонентов.

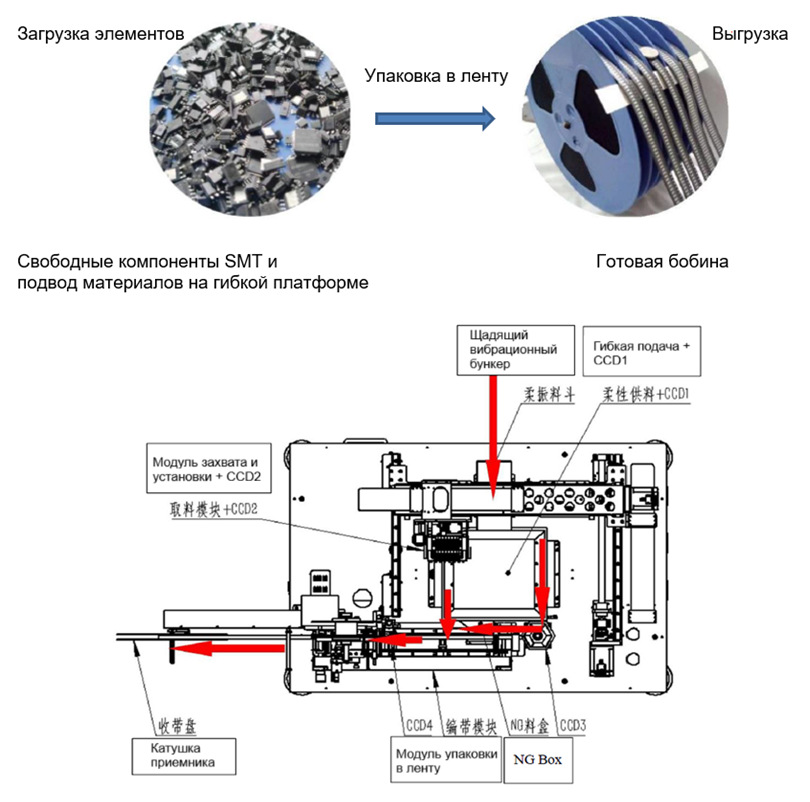

Принцип работы:

1. Разместите свободные компоненты поверхностного монтажа на гибкую вибрационную платформу. Платформа отделяет компоненты по ориентации посредством резонанса.

2. Верхняя система визуализации CCD анализирует морфологию компонентов и координаты X-Y, направляя головку захвата и установки компонентов поверхностного монтажа для извлечения.

3. Головка захвата и установки компонентов поверхностного монтажа захватывает компоненты и загружает их в упаковочный материал ленты-перевозчика. Механизм герметизации соединяет защитную ленту, а приемная катушка наматывает упакованную ленту.

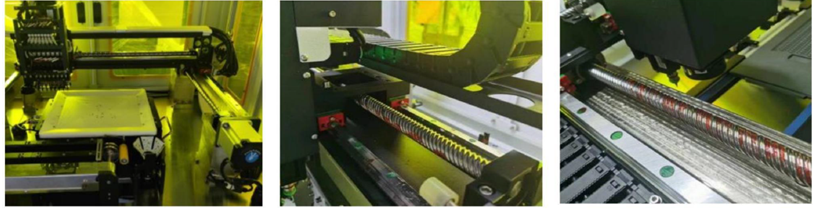

Портальная платформа движения по осям XYZ

Платформа движения типа портал по осям XYZ обладает точностью вращения ШВП, достигающей нулевого люфта. Передача осуществляется высокоточными ШВП с погрешностью шага 0.01 мкм. Линейные направляющие имеют конструкцию, устойчивую к старению, с точностью параллельности хода также 0.01 мкм.

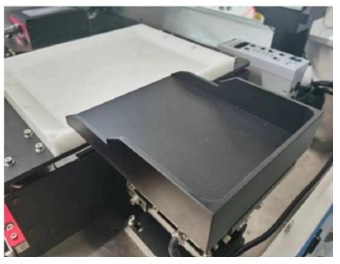

Гибкая платформа + поддон выдвижного типа

Свободные компоненты SMT поступают через гибкую платформу (предотвращает повреждение внешнего вида и габаритов изделия). Когда количество материала на гибкой платформе становится низким, пополняется материалом с помощью поддона выдвижного типа.

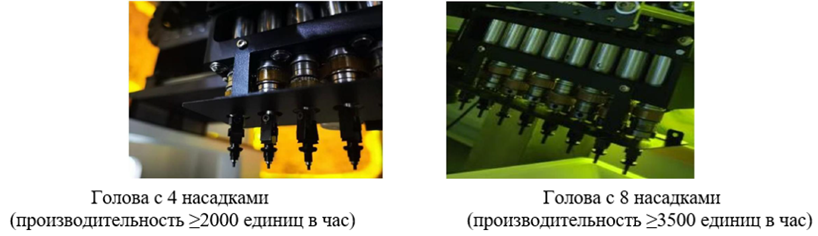

Головка захвата и установки компонентов SMT:

Спецификации насадок выбираются исходя из контактной поверхности продукции (чипа IC), взаимозаменяемы с обычными насадками для установщиков компонентов SMT, оснащены защитой от неправильной установки для упрощенного монтажа и демонтажа.

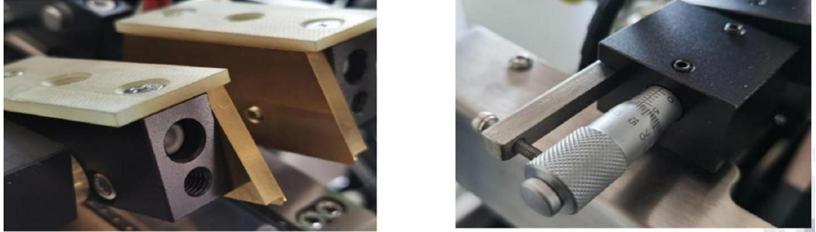

Термоголовка для склейки ленты с компонентами и защитной ленты:

Имеет двухсекционную структуру из высокоэффективной проводящей меди для быстрого и равномерного распределения тепла, с диапазоном регулировки расстояния внутренний-внешний от 8 мм до 44 мм. Оснащена прецизионной дифференциальной шкалой, обеспечивающей повторяемость движений ≤0,05 мм. Результаты испытаний прочности на отрыв достигают значения CPK≥1,0, отсутствуют разрыв ленты, трещины или расслоение.

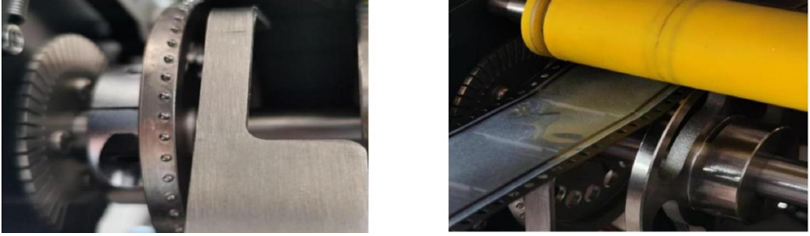

Движение транспортной ленты

Передача с храповым механизмом, прижим колеса из полиуретана твердостью 65 единиц, совместима с транспортными лентами из ПС/ПК/АБС/ПЭТ для плоского и надежного уплотнения.

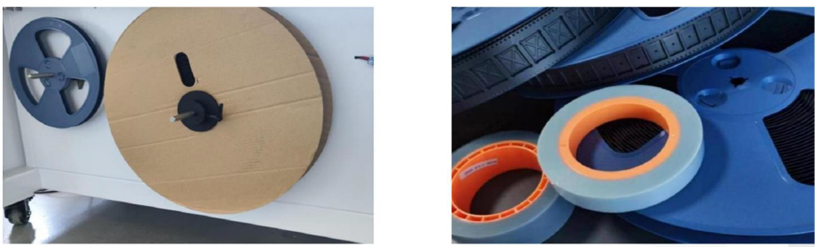

Пустая транспортная лента / Приемная катушка

Машина для сортировки свободных компонентов SMT и упаковки в бобину с лентой. Разработана для высокой эффективности. Использует пустые бобины с большими диаметрами. Совместима с несколькими размерами (например, 7”, 13”, 15”).
