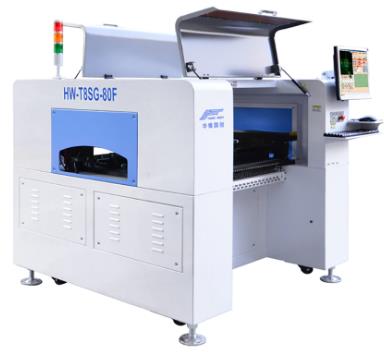

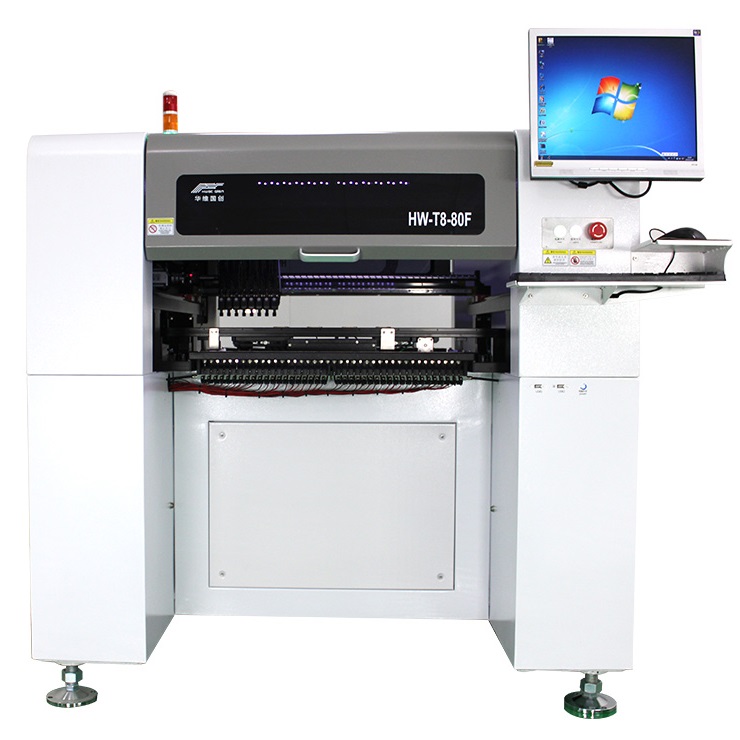

Автоматический установщик SMD компонентов HW-T8-80F

Основные особенности:

Установщик электронных SMD компонентов HW-T8-80F (он же SMT880) – идеальная модель для мелкосерийного производства: быстрый, точный, гибкий и доступный по цене. HW-T8-80F является топовой моделью всей серии установщиков фирмы HW, максимальное количество голов, максимальная скорость монтажа.

— Гибкость системы. Быстрая переналадка с одного изделия на другое за счет быстросъемных питателей CL типа (разработка компании YAMAHA).

— Идеально подходит для среднесерийного производства, а при увеличении количества машин в линии, можно добиться хороших показателей скорости монтажа.

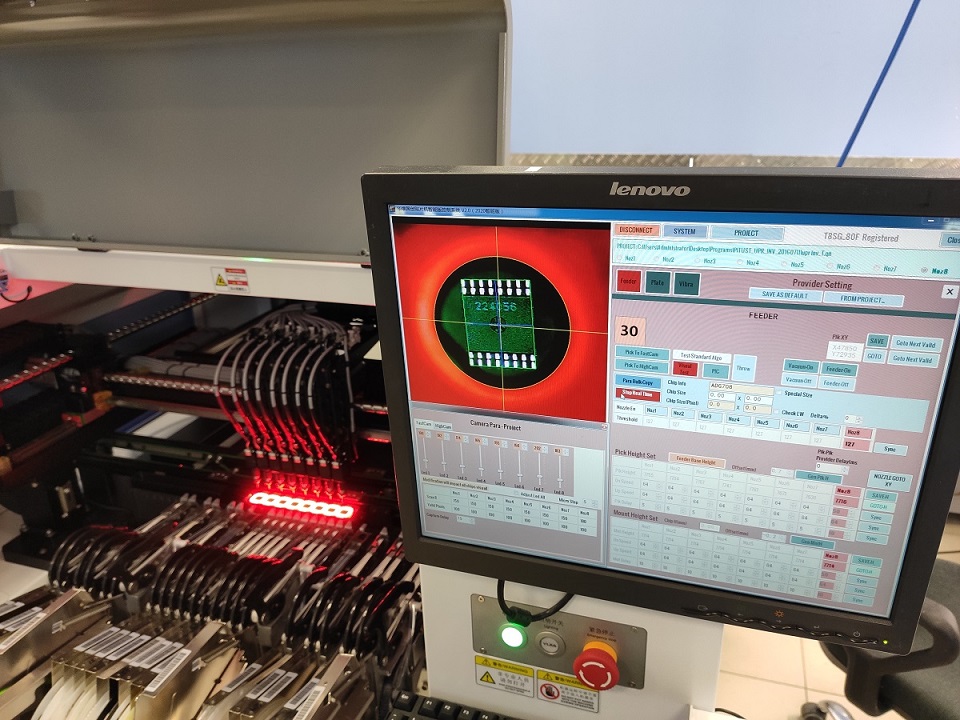

— Удобный и интуитивно понятный интерфейс программного обеспечения.

— Встроенное программное обеспечение для конвертирования данных c координатами при написании программ.

— Подача следующего компонента осуществляется только после забора предыдущего.

— 8 голов работают одновременно.

— Поворот установочных голов на 360°.

— Система контроля вакуума для определения наличия компонента на головке.

— Центрирование компонента (выравнивание на головке) осуществляется системой технического зрения в автоматическом режиме.

— 1 камера на голове (Fiducial camera) для распознавания реперных знаков на плате, обучения точек монтажа в ручном режиме, обучение точки забора компонентов.

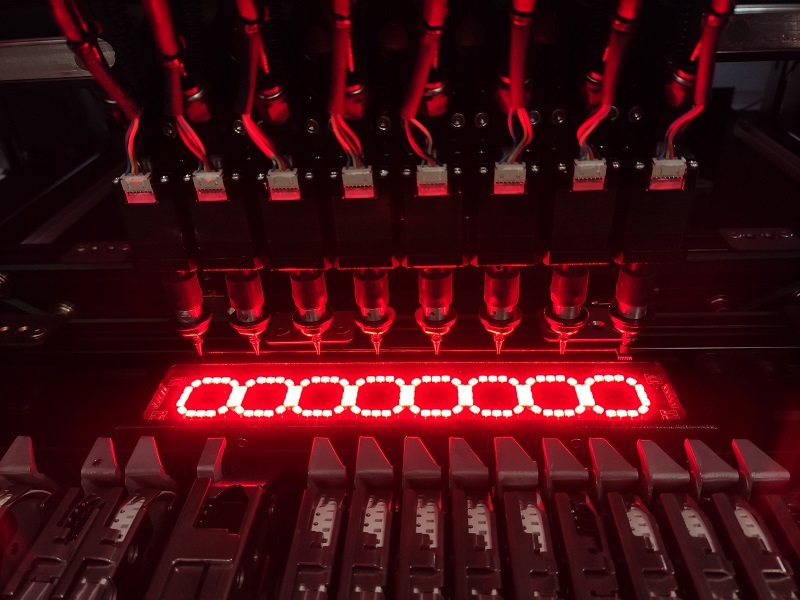

— 8 камер для распознавания небольших компонентов.

— 1 камера для распознавания больших и сложных компонентов.

— Трехсекционный конвейер и SMEMA интерфейс для работы в автоматическом режиме в составе линии. В установщике одновременно могут находиться 3 платы (одна на входе, одна в зоне сборки, и одна на выходе).

6 причин купить установщик HW-T8-80F

1. Широкий спектр устанавливаемых компонентов;
2. Установка сложных компонентов, размер до 40*40мм, расстояние между центрами ножек 0,5мм. Опционально доступен электронный питатель для компонентов 0201.
3. Реально достигнуть скорости 12 000 комп/час для чип компонентов. Встроенный оптимизатор грамотно распределяет питатели и головки для достижения максимальной скорости.
4. Сервомоторы Panasonic и качественные ШВП с направляющими подняли точность позиционирования и свели к нулю пропуски шагов моторов.
5. 80 питателей 8мм (40 спереди, 40 сзади), скорость распознавания чипов 30мс одновременно 8 головками. Скорость распознавания 100-пиновой микросхемы составляет всего 0,5 секунды.
6. Скорость написания программы – всего 15 минут (при наличии файла с координатами).

ПО и качество сборки:

Качественное программное обеспечение.

Постоянно доступны обновления.

Умный оптимизатор.

Постоянный контроль процесса сборки

Качественная сборка

Склад готовой продукции и запчастей

Собственный цех металлообработки и покраски

Комплектующие:

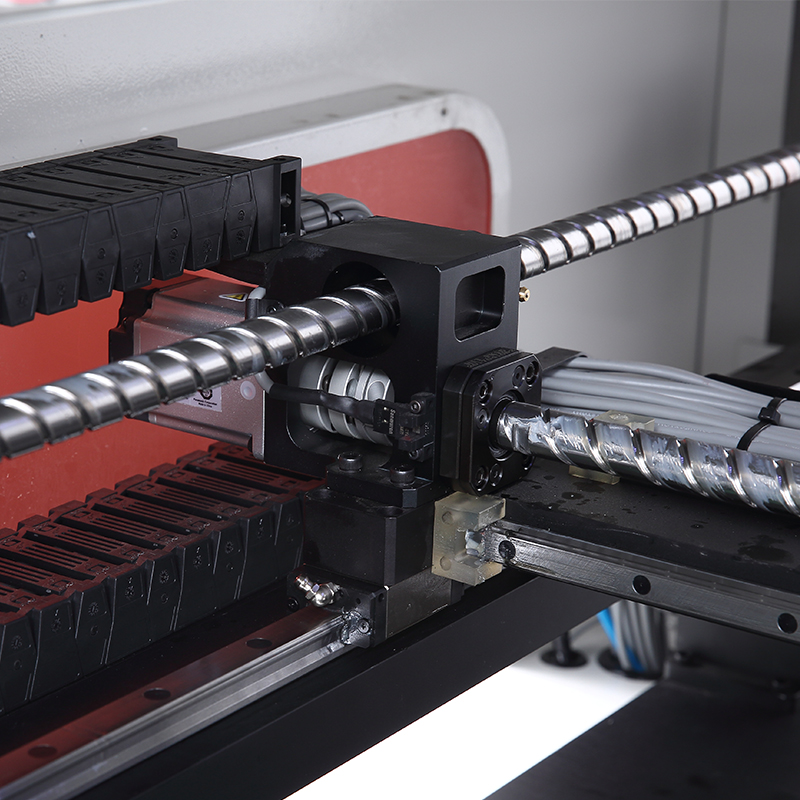

ШВП, диаметр 20мм, шаг 40мм

Линейные направляющие ширина 20мм

Толщина платформы 25мм

Сервомоторы Panasonic

Качественные генераторы вакуума, быстрое включение и отключение вакуума

Широкий спектр устанавливаемых компонентов:

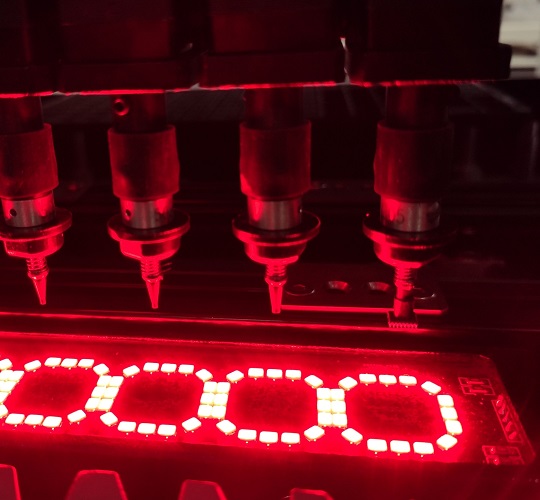

Вакуумные захваты JUKI:

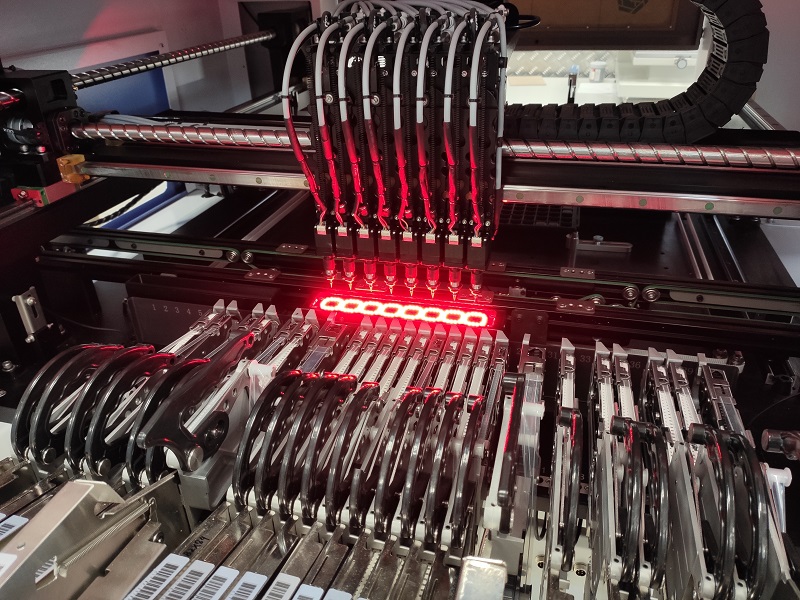

80шт питателей 8мм, доступны 12мм, 16мм, 24мм, 32мм, вибропитатель, матричный поддон:

Синхронный захват компонентов (четными и нечетными головами):

Трехсекционный конвейер:

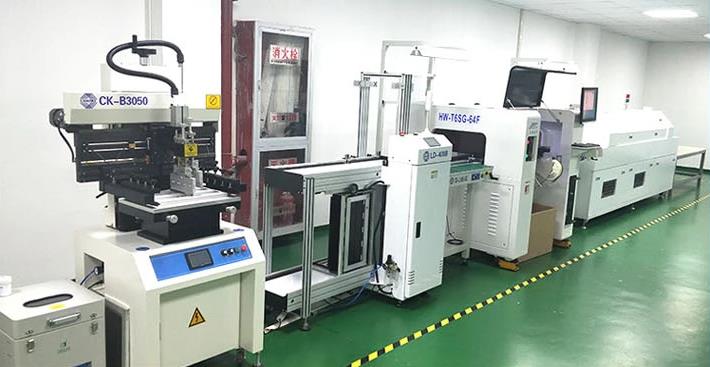

Конвейер и SMEMA интерфейс позволяют установщику работать в линии:
