Система струйной отмывки печатных плат и трафаретов SM-8150NII

Описание: применяется для комплексной отмывки трафаретов, печатных плат, ракелей. Система совмещает в себе полный цикл отмывки, а именно: мойка – ополаскивание – сушка.

Описание процесса отмывки: жидкости с помощью мощных насосов подаются из бака через форсунки в рабочую область отмывки. Каждая жидкость подается из отдельного бака. Высокое качество отмывки достигается за счет грамотно спроектированной системы форсунок. Весь процесс замкнут, причем жидкость постоянно подается в рабочую камеру через фильтр тонкой очистки.

Отмывка принадлежит к новому типу высокопроизводительного оборудования для автоматической отмывки. Используются жидкие чистящие средства на водной основе для отмывки и деионизированная вода для полоскания. Все происходит автоматически в закрытом цикле без каких-либо рисков для персонала.

Варианты применения:

• Трафареты;
• Клеевые трафареты;
• Ракеля;
• Печатные платы.

Процесс отмывки:

Выбор программы → автоматическая подготовка системы отмывки (очистка ди-воды, подогрев жидкостей в баках) → запуск отмывки → рециркуляция жидкостей → сушка горячим воздухом → конец отмывки → информирование оператора.

Состав установки:

Оборудование состоит из рамы, системы распыления жидкости через форсунки, системы ополаскивания, внутреннего механизма перемещения блока форсунок, бака для отмывочной жидкости, бака для ополаскивания, электрический фен для нагрева воздуха, система циркуляции жидкости, рабочая камера, воздушный нож и электрический блок управления.

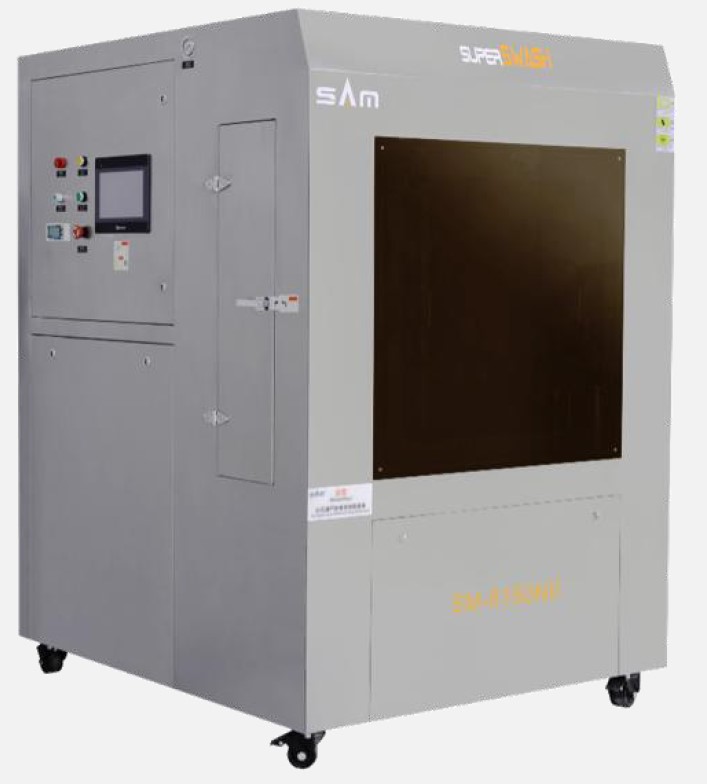

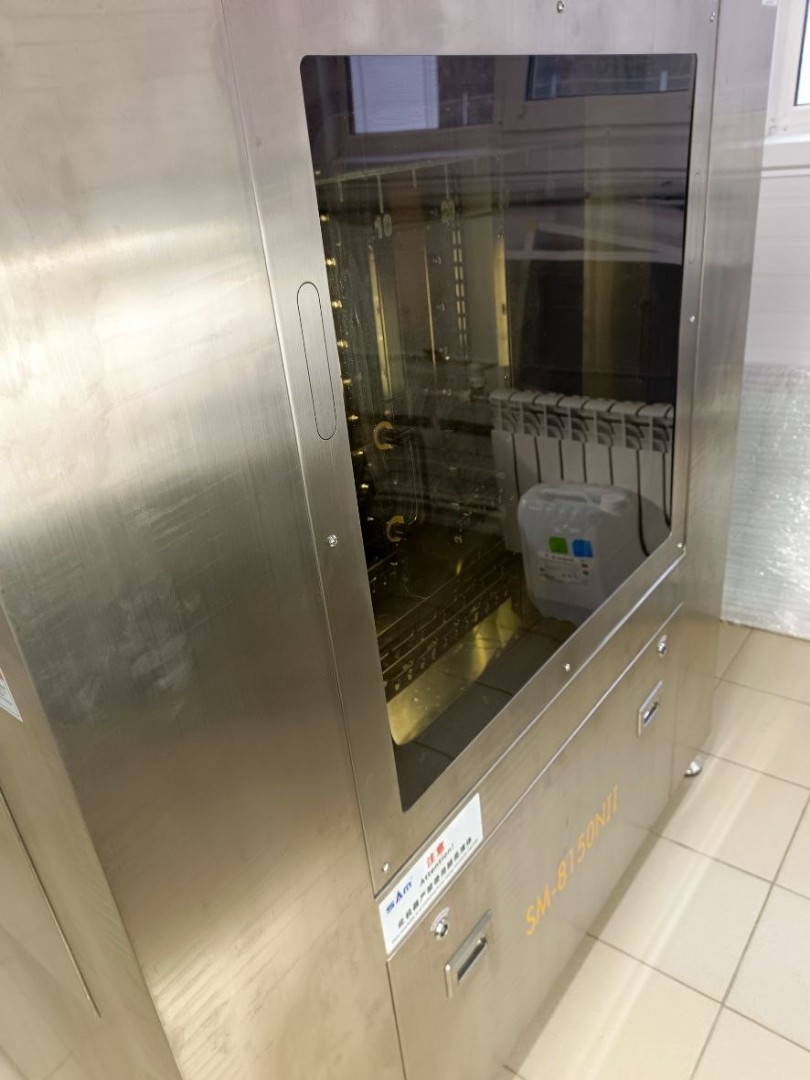

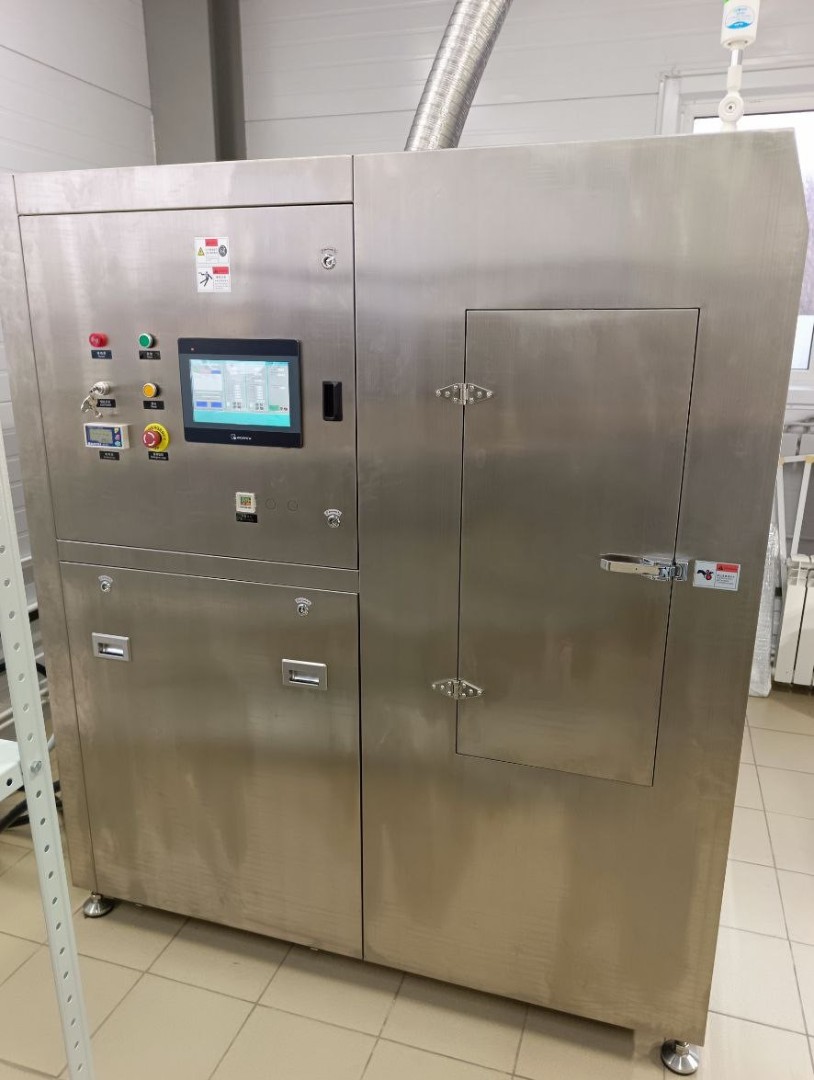

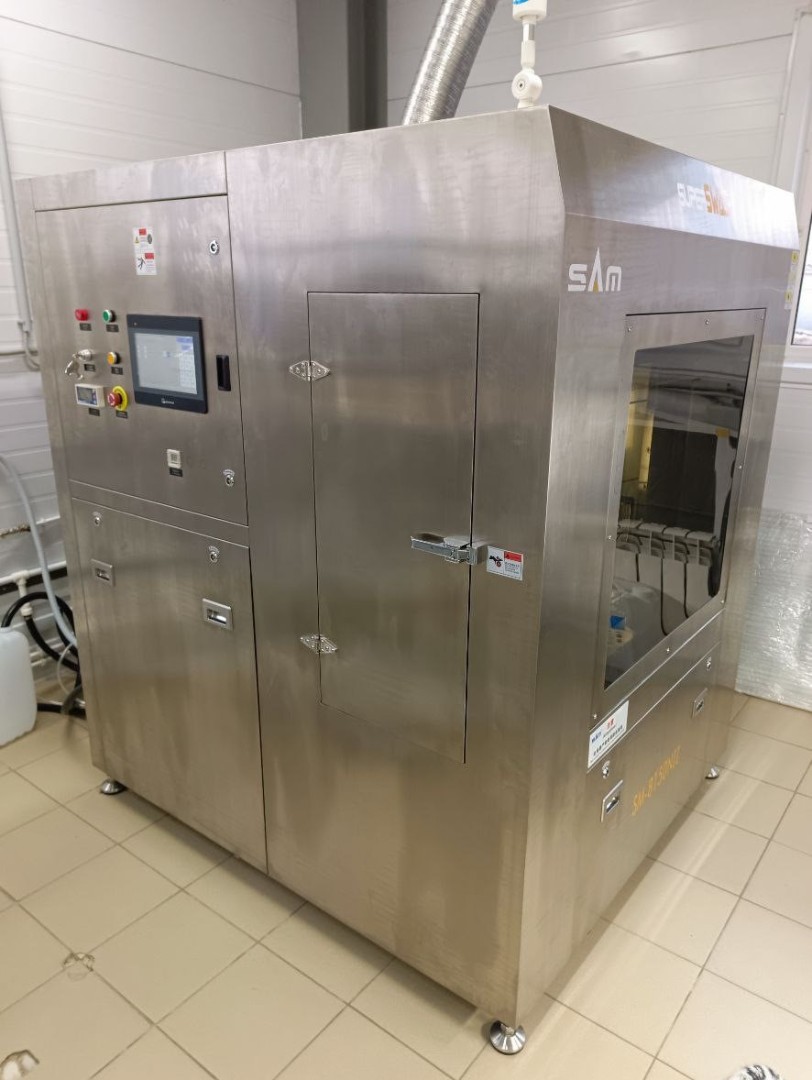

Общий вид установки:

Схема механизма перемещения блока форсунок:

Блок форсунок с помощью винта по линейным направляющим совершает возвратно-поступательные движения. Привод осуществляется шаговым мотором. Точность и скорость перемещения обеспечивает высокое качество отмывки.

Схема расположения баков:

Основные особенности

• Система работает только с жидкостями на водной основе;
• Баки с отмывочной и ополаскивающей жидкостью оснащены нагревательными элементами для установки необходимой для работы температуры жидкости. А так же фен для сушки плат горячим воздухом.
• Процесс: отмывка – стекание жидкости (открытый/закрытый цикл) – ополаскивание – сушка.
• Сохранение программ в память машины, сенсорный экран. Простое и удобное управление.
• Сквозная нумерация отмытого количества рам с платами и циклов мойки.
• Давление жидкости отображается на манометре. Обратная связь по давлению и полный контроль работы системы.
• Встроенные датчики давления, при превышении порогового значения, выдается предупреждение.
• Датчик давления воздуха. Машина не запускается, если давление не достаточное. Появляется сообщение на экране.
• Датчик проводимости с возможностью установки требуемого уровня очистки. (Опционально)
• Вся машина выполнена из нержавеющей стали, что дает стильный вид и долгий срок службы.
• Возможна установка дополнительного фильтра на сливную воду (Опционально).
• Вентилятор высокого давления + сушка горячим воздухом. Быстрая и качественная сушка плат.
• Низкие эксплуатационные расходы. Слив жидкостей обратно в бак, воздушный нож для более качественного сброса жидкости.

Качество отмывки (до и после)
