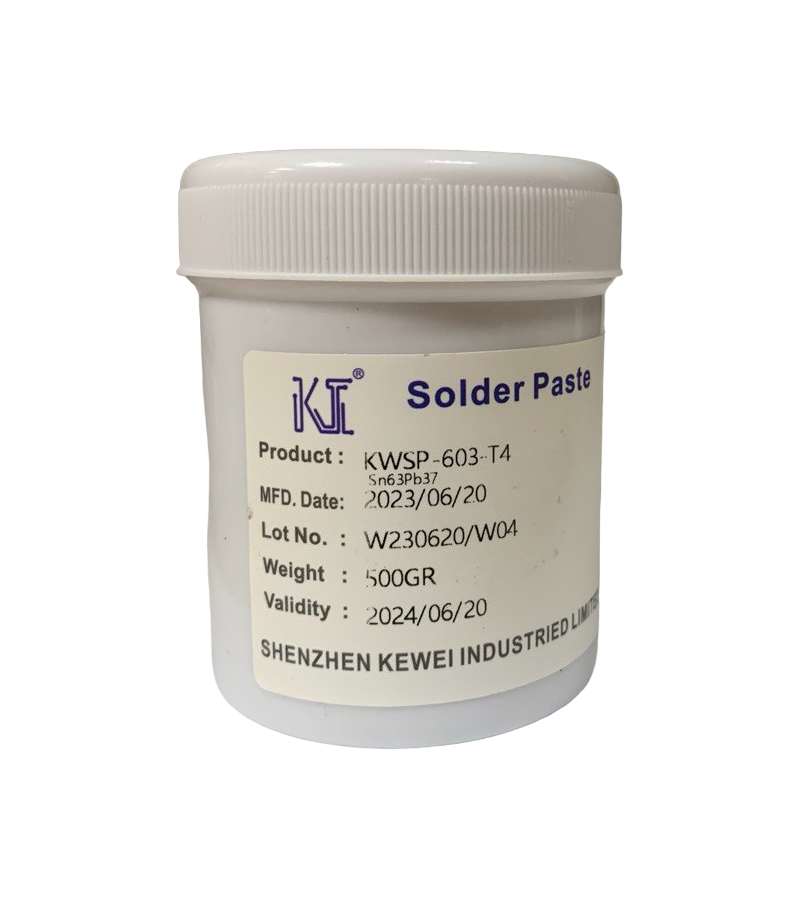

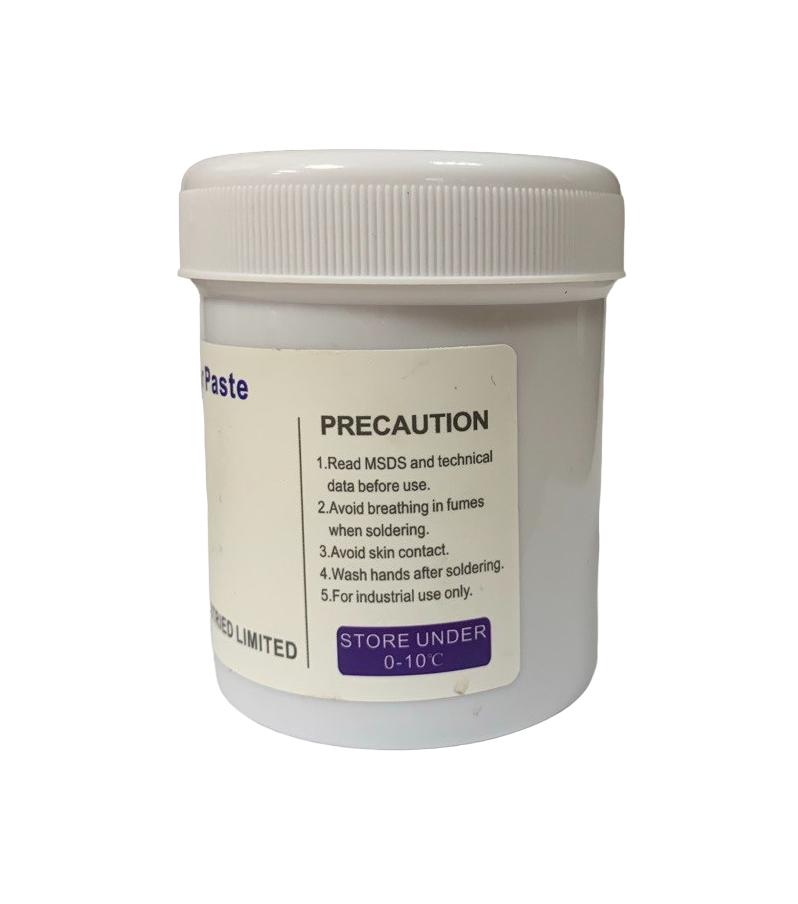

Паста паяльная KWSP-603 Sn63Pb37 T4 500 гр.

Безотмывочная паяльная паста KWSP-603 для трафаретной печати.

Сплав Sn63Pb37, флюс RMA (слабоактивный, не требующий отмывки).

Массовая доля флюса 9%, время жизни после нанесения более 24 часов.

Паяльная паста KWSP-603 поставляется в банках по 500г., 4 тип (размер частиц 20 ~ 38 μm)

Основные особенности

— Отличное качество печати, исключающее пропуски, наплывы и наслоение в процессе печати, вязкость пасты сохраняется в течение длительного времени, что уменьшает брак и потерю элементов при производстве.

— Обеспечивает высококачественную длительную печать компонентов с шагом 0,5 мм (20mil)

— После пайки соединение плотное, с отличной прочностью и проводимостью

— Обладает эффектом самовыравнивания

— Бесцветные остатки флюса обеспечивают отличный косметический вид и не препятствуют контролю качества

— Устойчива к разрушению, мало перемычек

— Подходит для монтажа светодиодов

Состав припоя

Sn (ОЛОВО) 63%,

Pb (СВИНЕЦ) 37 %.

Распределение частиц порошка олова

Тип                      Сетка                  Диаметр /мкм                Расстояние

3                          -325+500                          20-45                  от 0,5 мм

Рекомендации по оплавлению

1. Переход к оплавлению: Скорость перехода установлена на уровне 1 ℃ ~ 3 ℃ в секунду в зоне предварительного нагрева. Быстрое повышение температуры приведет к нарушению подвижности паяльной пасты и компонентов.

2. Зона предварительного нагрева: Температура лучше при 140 ~ 170 °, время при 80 ~ 150 секундах. Если температура слишком низкая, это приведет к неполному расплавлению припоя.

3. Оплавление: Пиковая температура 210° ~ 230°. При температуре =183° время устанавливается на 60~100 секунд. ≥200℃ устанавливается на 40 ~ 80 секунд.

4. Охлаждение: Скорость охлаждения ≈4 ℃/сек.
