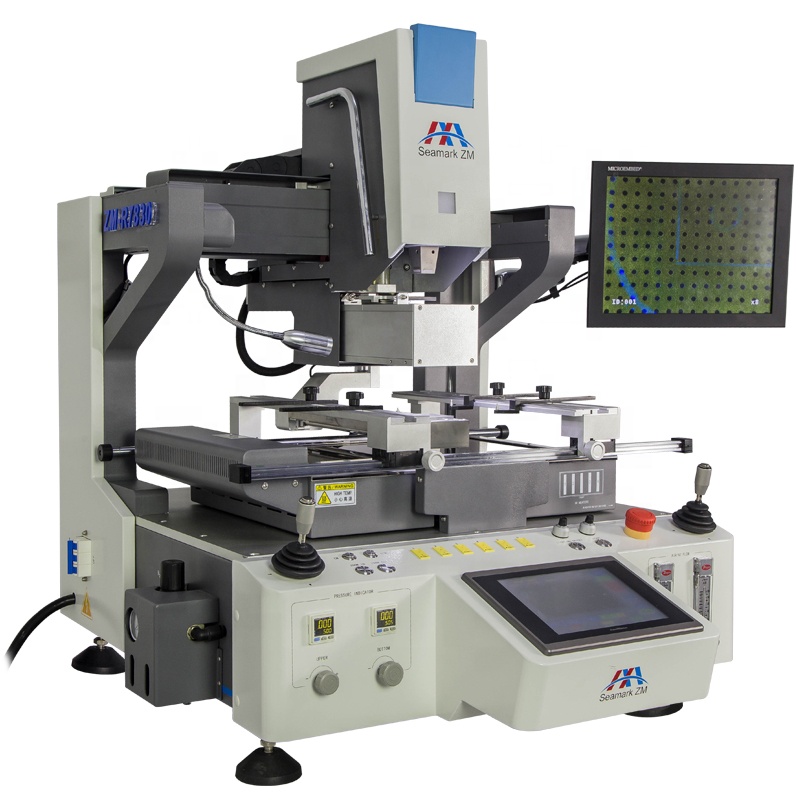

ZM-R7830A — цифровая паяльная станция с инфракрасным преднагревателем мощностью 4000 Ватт. Станция позволяет постоянно контролировать и отслеживать все параметры на сенсорном ЖК-дисплее. Графическая визуализация состояния процесса нагрева, а также установленная и достигнутая температура для каждой из 3-х зон нагрева также прослеживается дисплее.
Станция оснащена дополнительной боковой камерой для осуществления контроля процесса ремонта.
Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны нагрева (верхняя, нижняя и ИК нагреватель печатной платы), температуру которых можно контролировать и регулировать отдельно. Процесс пайки программируется с сенсорного экрана, создавая соответствующий профиль пайки для специфики платы.
Монтаж и демонтаж всех видов BGA компонентов (бессвинцовые и свинцовые). Удобная система оптического выравнивания. Возможность работы с BGA, LED, IC и другими типами микросхем требующими высокой точности.
Интегрированная конструкция верхнего нагревателя с эффективным керамическим нагревателем. Фен для воздушного потока, включая сжатый воздух и азот, свободно подвешивается для удовлетворения потребностей в ремонте.
Возможность одновременно использовать нижний и верхний нагреватели с помощью системы синхронизированной работы и электрического подъемного механизма.
ИК-нагреватель большого размера, высокоэффективные тепловые трубки и микрокристаллическая пластина для тщательного предварительного нагрева печатной платы.
Звуковой сигнал генерируется в конце каждого процесса распайки/пайки. В случае неконтролируемых высоких температур или повреждения одного из вентиляторов запрограммированная система защиты вызывает аварийный сигнал и отключает зоны нагрева. На левой стороне паяльной станции расположен встроенный вентилятор, который предотвращает процесс деформации печатной платы и обеспечивает эффект реболлинга.
Использует регулируемую цветную оптическую систему CCD с разделением луча, увеличением, уменьшением масштаба и микро-функции регулировки, имеет автоматическое разрешение цветности и систему регулировки яркости, может регулировать четкость изображения с помощью 15-дюймового HD-монитора. Высокая автоматизация позволяет избежать человеческих ошибок.
Применение:
- Выпайка и запайка микросхем BGA, извлеките и отремонтируйте различные микросхемы BGA IC материнской платы и другие компоненты (доступны бессвинцовые и свинцовые).
- Это может снизить производственные затраты на переработку микросхемы с плохой пайкой во время процедуры сборки печатной платы.
- С помощью системы оптического выравнивания можно легко произвести ремонт.
- Возможна работа с BGA, LED, IC и другими микросхемами с высокой точностью.
- Широко используется для ремонта чипсета BGA reballing в ноутбуке, PS3, PS4, XBOX360, мобильном телефоне и т.д.
Основные характеристики:
• Верхняя температурная зона лазерной SMD-паяльной станции управляется сервосистемой с джойстиком, которая может автоматически перемещаться и выравниваться с высокой / низкой скоростью по оси X / Y / Z.
• Верхняя нагревательная головка имеет встроенную вакуумную всасывающую насадку для адсорбции стружки, электрически управляемую центровку вращения на 360 градусов, контроль отрицательного давления и устройство защиты от давления. Нижняя температурная зона лазерной SMD-паяльной станции имеет расположение нагревательных проводов большой площади, перемещается симметрично верхней температурной зоне и может быть соединена азотом для предотвращения пожелтения PCBA.
• Большая площадь инфракрасной системы предварительного нагрева из углеродного волокна, с преимуществом быстрого и равномерного предварительного нагрева.
• Температурные параметры защищены ограничениями полномочий, чтобы избежать ошибочных настроек.
• Десять сегментов процесса контроля температуры, подходящих для всех видов BGA.
• Неограниченное хранение температурного профиля, достаточно нажать одну клавишу, чтобы использовать профиль.
Основные особенности:
- Многоязычный интерфейс меню
- Устройство автоматической подачи
- Осью X / Y можно управлять с помощью джойстика, управление быстрое и удобное
- Импортированная система оптического выравнивания CCD высокой четкости (2 м пикселей).
- Высокоточная система контроля температуры.
- Стабильная система нагрева горячим однородным воздухом
- 3 независимо управляемых нагревателя
- Верхний керамический нагреватель
- Синхронизация работы верхнего и нижнего нагревателя
- Большой ИК-нагреватель
- Сохранение групп профилей, анализ, установка и изменение кривых температуры в любое время
- Цветная CCD-камера с функциями увеличения/уменьшения масштаба, регулировки яркости и др.
- Микрокристаллический инфракрасный подогреватель из углеродного волокна
- Поддержка подключения внешнего источника N2
- Высокоточная PID-система управления температурой
- Автоматически высокоточная оптическая система выравнивания
- Промышленная CCD-камера 2.0
- HD сенсорный экран, интерфейс HMI
- Автоматическое распаивание/запаивание
- Встроенное устройство контроля давления для защиты ПП
- Мониторинг температуры в реальном времени и защита от перегрева
- Функция аварийной остановки
- Поддержка устройства подачи SMD-компонентов (опционально).
