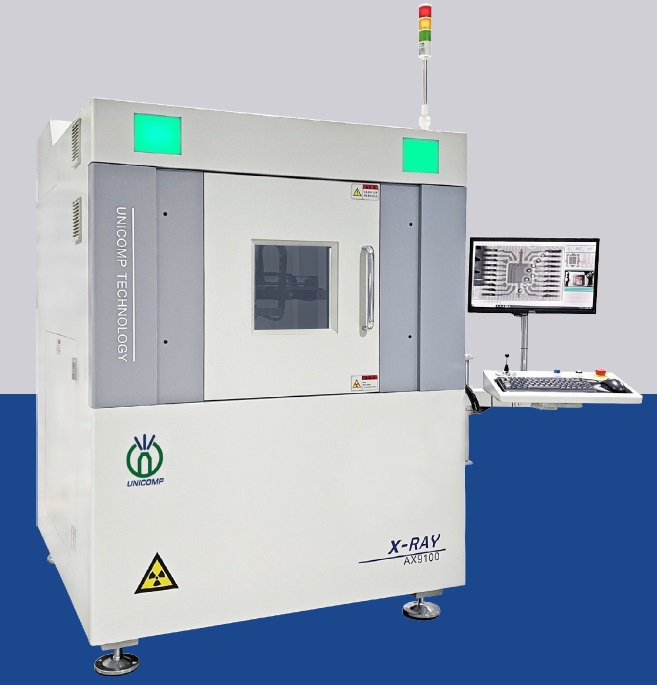

Система рентгеновского контроля AX9100

Производитель: Unicomp

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Система AX9100 предназначена для рентгеновского исследования с высоким разрешением в первую очередь для электронной промышленности. Эта универсальная система эффективна для многих применений в процессе производства печатных плат. Это включает BGA, CSP, QFN, Flip Chip, COB и широкий спектр компонентов SMT. AX9100 — это мощная система для разработок, мониторинга процессов и усовершенствования работы. AX9100 оборудована мощным и простым в использовании программным интерфейсом, способна решать разные объемы заводских задач.

Область применения:

Инспектирование плат, инспектирование полупроводников, инспектирование аккумуляторов, инспектирование светодиодов, инспектирование солнечных батарей

Основные функции и особенности:

— Инспекционный стол большого размера. Стол с углом поворота 360 градусов. Лазерный прицел для точного расположения испытуемого образца.

— Большое увеличение — 1600Х

— Точный контроль, программирование с помощью ЧПУ. Автоматическое позиционирование

— Наклон головы до 55°

— 7 подвижных осей

— Регулируемая консоль

Фотографии инспектирования:

Технические параметры и спецификация:

Общие:

Габариты: 1420(Ш)×1580(Г)×2000(В)мм;

Вес: 2640кг;

Электропитание: AC 110/220В, 50/60Гц; 3кВт;

Габариты в упаковке: 1650(Ш)×1800(Г)×2250(В)мм;

Вес в упаковке: 2800кг;

Рентгеновская трубка:

Тип: закрытый;

Напряжение: 0~130кВ (регулируемая);

Максимальная мощность: 40Вт;

Размер пятна: <7мкм;

Изображение:

Детектор: плоский (FPD);

Эффективная рабочая зона: 130*130мм;

Разрешение матрицы: 1536*1536

Размер пикселя: 85мкм;

Частота кадров: 20fps;

Системное увеличение: 1600x;

Программное обеспечение:

Автоматическое измерение: BGA пустоты, вывод дынных и графиков;

Многофункциональные измерительные инструменты: измерение расстояния, угла, диаметра, и т.д.

ЧПУ управление: программирование инспекции с помощью ЧПУ, легкое и удобное управление, дружественный интерфейс;

Дисплей в режиме реального времени: рабочее напряжение, ток, угол, данные, и т.д.;

Навигация: удобная система позиционирования;

Управление:

Контроль управления: джойстик, клавиатура и мышь;

Максимальная зона загрузки: диаметр 570мм / 10кг;

Максимальная зона инспектирования: 450*450мм;

Угол наклона головы: до 55° и вращение стола 360°;

Манипулятор: 7-ми осевой X1 / X2 / Y / Z1 / Z2 / T (55°) /R (360°)

Монитор: 21,5’’ FHD LCD;

Операционная система: Windows 10 64bit;

ПК: 1ТБ, 8ГБ ОЗУ, Intel i7 процессор;

Другие особенности:

Энергосбережение: отключение системы при простое больше 5мин;

Электро открывание двери;

Система разных уровней доступа: оператор, инженер и т.д.;

Международный уровень безопасности: <1μSv/h.
