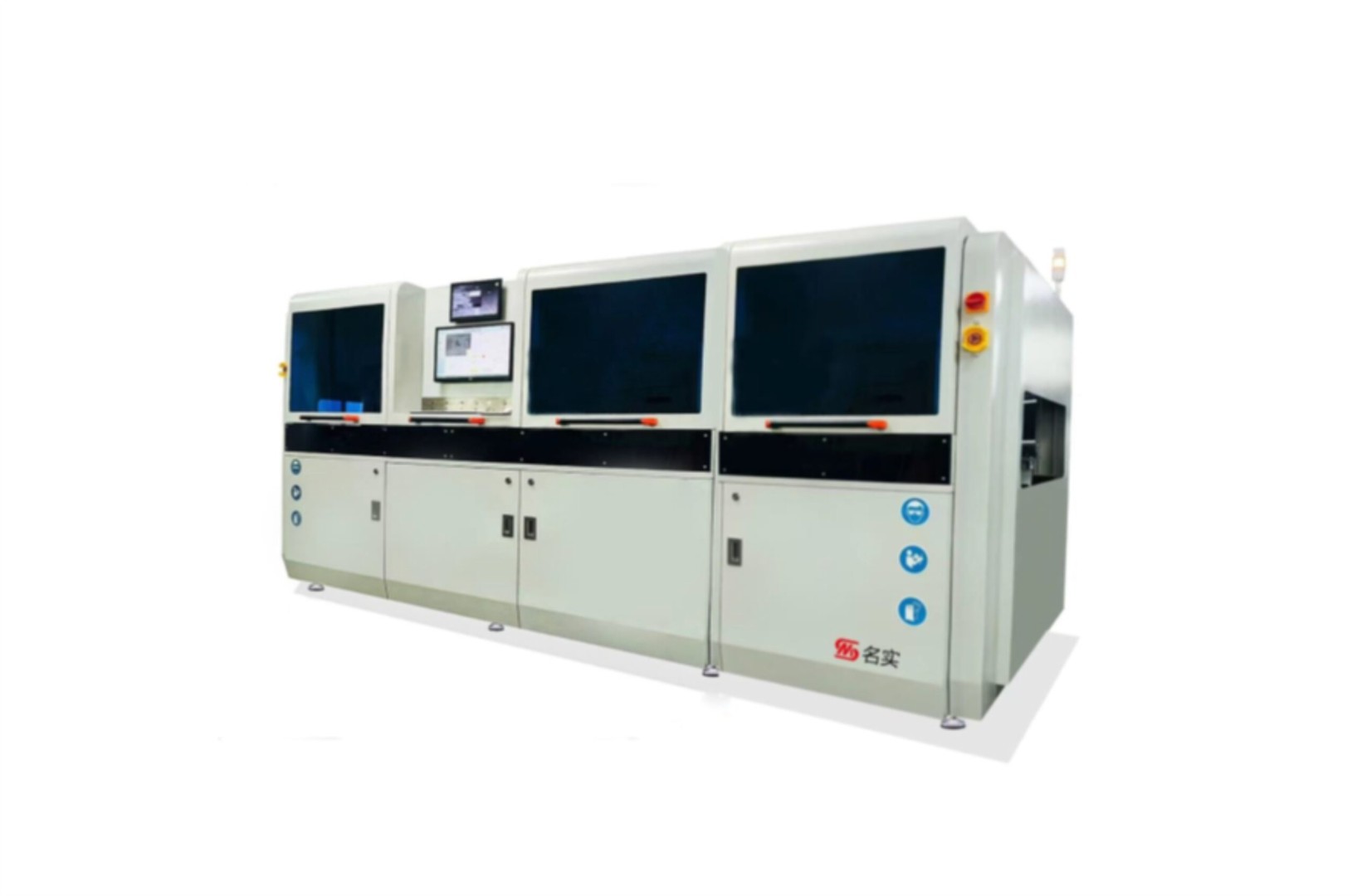

Система селективного оплавления припоя двухсекционная, конвейерного типа с удобным интерфейсом, адаптивным софтом. Оснащена двумя головками подачи припоя. Операционная система Windows10.
Особенности и преимущества оборудования:
— Встраиваемая в линию система;
— Один модуль флюсования, один модуль предварительного нагрева, два одиночных модуля пайки;
— Независимые платформы перемещения модуля флюсования и пайки;
— Максимальные габариты печатной платы 500*500мм;
— В момент пайки печатная плата неподвижна, перемещается сам модуль пайки.
Принцип работы установки:
Загрузка (конвейерная) печатной платы
Нанесение флюса (подвижная форсунка)
Преднагрев (нижний и верхний нагрев)
Селективная пайка (1я подвижная форсунка)
Селективная пайка (2я подвижная форсунка)
Выгрузка (конвейерная) печатной платы
Программное обеспечение на базе Windows обеспечивает хорошую прослеживаемость процесса. Есть возможность использовать сканированное изображение платы в качестве основы для программирования областей пайки, скорости перемещения, времени пайки, скорости холостого хода, высоты расположения платы, высоты волны припоя.
Используется отсканированное изображение в качестве фона для программирования траектории, скорости движения, времени выдержки, скорости перемещения, высоты Z, высоты волны и т. д. Опционально устанавливается камера для считывания реперных знаков.
Дополнительно можно установить вторую форсунку для флюсования.
Система флюсования стандартно укомплектована прецизионным струйным клапаном, обеспечивающим точное нанесение флюса малыми каплями. Флюс подается из пластикового бака под давлением, что обеспечивает стабильность давления независимо от количества подаваемого флюса.
Конвейер управляется шаговым электродвигателем. Он изготовлен из прочной нержавеющей стали и обладает высокой износо-стойкостью. Конвейер обеспечивает подачу форсунки до 5 мм от края печатной платы и снабжен регулировкой ширины.
Преднагрев платы осуществляется с помощью ИК нагревателей, расположенных сверху и снизу от конвейера. Соотношение и величиина мощности нагрева для обоих нагревателей регулируется программно в диапазоне 0-100%, при помощи промышленного компьютера.
Ванна припоя. Температура припоя, температура азота, высота волны регулируются программно. Ванна изготовлена из титана, что обеспечивает защиту от коррозии. Кабель управления подключается к ванне при помощи быстроразъемного соединения, которое обеспечивает быстрое обслуживание и замену.
Возможна модификация DSS:
