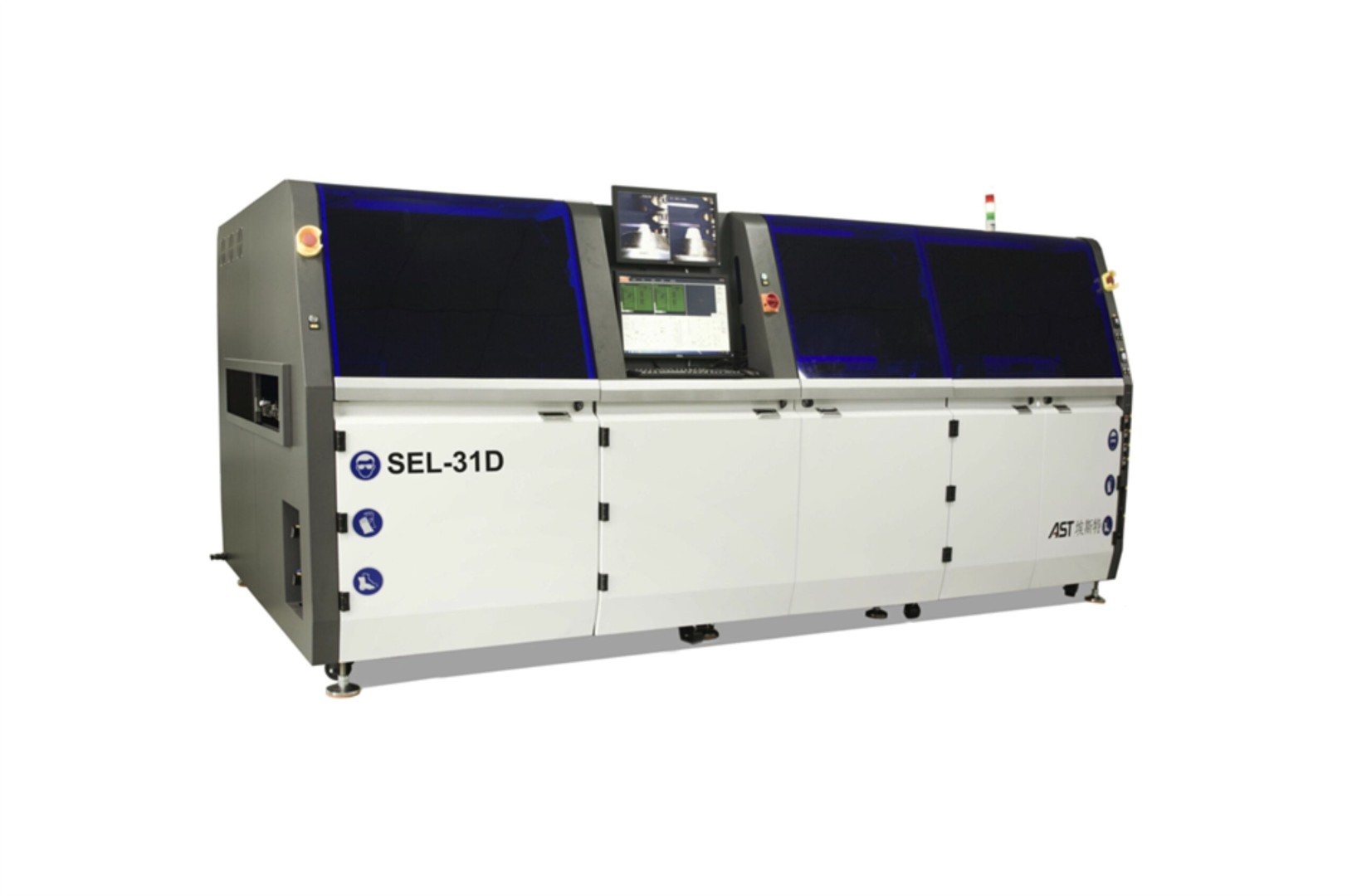

Система селективной пайки AST SEL-31D/32D с двумя и четырьмя модулями пайки

Особенности и преимущества оборудования:

— Встраиваемая в линию система;

— Один модуль флюсования, один модуль предварительного нагрева, два одиночных модуля пайки;

— Независимые платформы перемещения модуля флюсования и пайки;

— Максимальные габариты печатной платы 460×508 мм;

— В момент пайки печатная плата неподвижна, перемещается сам модуль пайки.

Серия SEL представляет собой систему селективной пайки, предназначенную для автоматической пайки штыревых (ЕРЕ) компонентов.

Процесс пайки состоит из этапов:

• Загрузка (конвейерная) печатной платы
• Нанесение флюса (подвижная форсунка)
• Преднагрев (нижний и верхний нагрев)
• Селективная пайка (1я подвижная форсунка)
• Селективная пайка (2я подвижная форсунка)
• Выгрузка (конвейерная) печатной платы
• Программное обеспечение на базе Windows обеспечивает хорошую прослеживаемость процесса. Есть возможность использовать сканированное изображение платы в качестве основы для программирования областей пайки, скорости перемещения, времени пайки, скорости холостого хода, высоты расположения платы, высоты волны припоя.
• Процесс пайки можно отслеживать в режиме «онлайн» при помощи встроенной камеры.Критические параметры, такие, как температура, скорость, давление и т.п.



• Вся информация о печатной плате сохраняется в системе в одном файле. Он содержит такую информацию, как размер и изображение печатной платы, тип используемого флюса, тип припоя, тип форсунки для припоя, температуру припоя, температуру азота, траекторию движения и соответствующую высоту волны для каждого участка пайки и т.д. Когда клиенту нужно спаять печатную плату такого же типа, он просто загружает все параметры из системы, что облегчает и ускоряет процесс перенастройки.



• Перемещаемый столик собственной конструкции для транспортировки печатных плат изготовлен из литого алюминия и обеспечивает высокую скорость перемещения.



• Система флюсования стандартно укомплектована прецизионным струйным клапаном, обеспечивающим точное нанесение флюса малыми каплями. Флюс подается из пластикового бака под давлением, что обеспечивает стабильность давления независимо от количества подаваемого флюса.



  Конвейер управляется шаговым электродвигателем. Он изготовлен из прочной нержавеющей стали и обладает высокой износо-стойкостью. Конвейер обеспечивает подачу форсунки до 5 мм от края печатной платы и снабжен регулировкой ширины.

• Преднагрев платы осуществляется с помощью ИК нагревателей, расположенных сверху и снизу от конвейера. Соотношение и величиина мощности нагрева для обоих нагревателей регулируется программно в диапазоне 0-100%, при помощи промышленного компьютера.

  Ванна припоя. Температура припоя, температура азота, высота волны регулируются программно. Ванна изготовлена из титана, что обеспечивает защиту от коррозии. Кабель управления подключается к ванне при помощи быстроразъемного соединения, которое обеспечивает быстрое обслуживание и замену.
