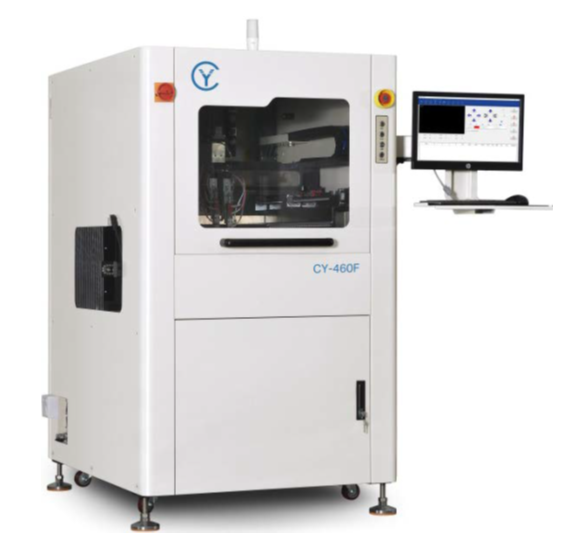

Установка для селективного нанесения покрытий СY 460F

Установка предназначена для нанесения защитных материалов на печатные узлы. Дозирующий аппликатор позволяет создавать защитное покрытие на поверхности печатного узла, избегая областей, не подлежащих покрытию. Установка оснащена стабилизатором напряжения.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Особенности

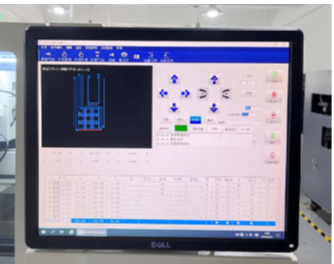

Оборудование оснащено промышленным компьютером и операционной системой Windows 7

Оснащённый серводвигателем и шарико-винтовой передачей, он имеет функцию автоматической точной калибровки и может автоматически устранять ошибки
Благодаря движению по четырём осям X, Y, Z и U корпус клапана автоматически наклоняется на 35° и свободно вращается на 360°, обеспечивая непрерывное распыление без слепых зон
Оборудование отслеживает функцию автоматического прессования, что повышает точность распыления и повторения, изолирует клей от контакта с транспортной цепью и сокращает цикл технического обслуживания.

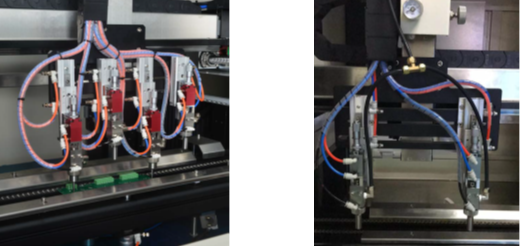

Он может одновременно обрабатывать два или более комплектов корпусов клапанов, что позволяет увеличить производительность и осуществлять сращивание распылителей.
Оснащен клапаном для нанесения покрытия, устройством для автоматического замачивания и автоматического выплевывания, которые предотвращают засорение отверстия клапана, а также обеспечивают удобство и быстроту обслуживания. Онлайн-проектирование, возможность подключения к другому оборудованию в режиме онлайн.
Поддержка оффлайн программирования и методов обучения программированию вручную.
Оснащён интерфейсом SMEMA для связи с другими устройствами

Модель	460F
Размеры (L, W, H)	100 х 1200 х 1700 мм
Вес	700 кг
Управление	Промышленный компьютер + плата управления движением
Метод программирования	Ручное обучение
Программное обеспечение	Интеллектуальное программное обеспечение для выборочного управления CY Coating Machine
Высота конвейера	900 ± 20 мм
Скорость конвейера	Макс. 300 мм/с
Направление конвейера	Слева направо
Способ транспортировки	Цепь из нержавеющей стали + шаговый двигатель
Размер печатной платы	50 х 50 – 460 х 460 мм
Выставление ширины конвейера	Автоматически с помощью шагового двигателя
Режим привода осей X и Y	Серводвигатель + высокоточный винтовой модуль
Максимальная рабочая скорость по осям X, Y	1000 мм/с
Точность позиционирования по осям X и Y	0,02 мм
Максимальная скорость по оси Z	500 мм/с
Режим привода оси Z	Серводвигатель + высокоточный винтовой модуль
Точность позиционирования по оси Z	0,02 мм
Поднятие клапанов	Сдвижной цилиндр
Количество клапанов, шт.	2

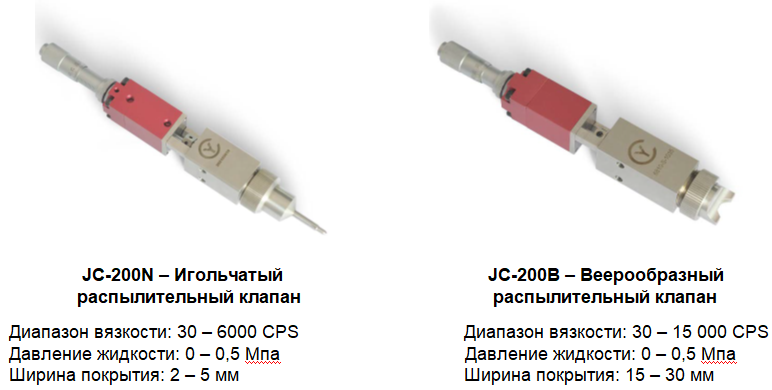

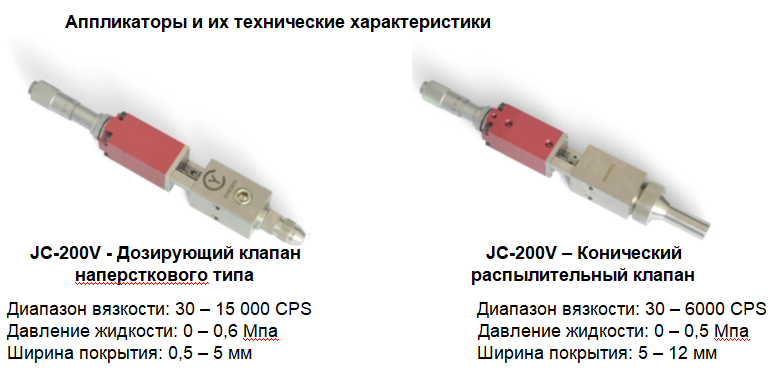

Типы клапанов	Конусный клапан / игольчатый клапан
Угол поворота по оси U	180º
Угол наклона клапана	< 35 º
Высота компонентов печатной платы	100 мм
Ширина покрытия влагозащиты	1 – 30 (в зависимости от клапана) мм
Объем резервуара	10 л
Объем резервуара для чистки	500 мл
Функция очистки	Оборудование оснащено функцией очистки

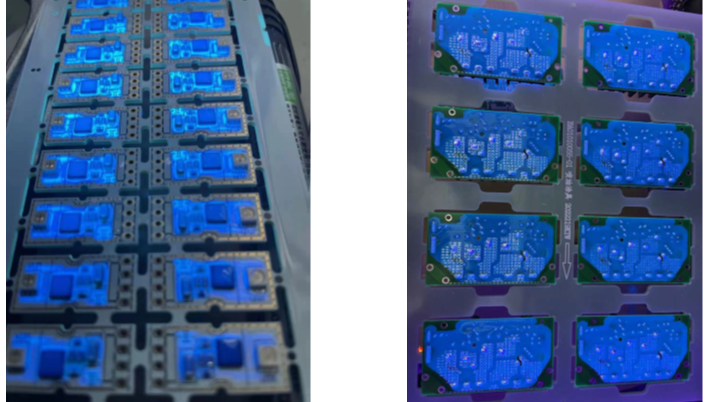

Подсветка	Оборудование оснащено белым и фиолетовым светом
Электропитание	АС 220 V
Пневмопитание	≥ 0,4 МРа
Мощность, кВт	2,5
CCD-камера	В комплектации
