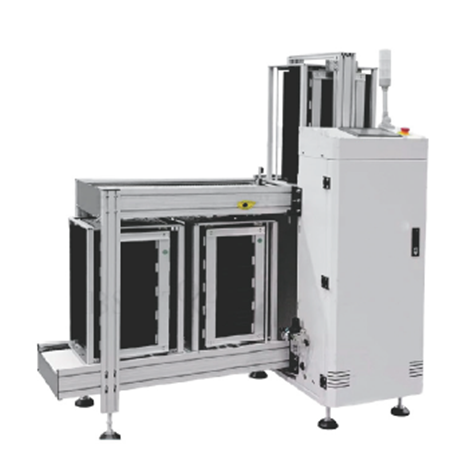

Разгрузчик печатных плат UL-TN

Разгрузчик печатных плат (PCB unloader) — оборудование для автоматизированной выгрузки печатных плат (ПП) из производственной линии поверхностного монтажа (SMT). Устанавливается в конце линии — обычно после печи оплавления, системы автоматической оптической инспекции (AOI) или станции тестирования.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

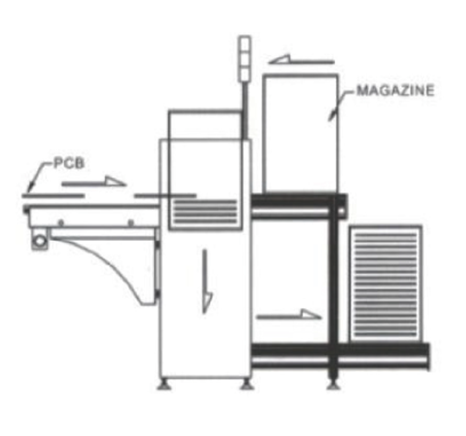

Основные задачи разгрузчика:

автоматическая выгрузка ПП с конвейера линии;
накопление ПП в магазинах;
обеспечение непрерывного отвода обработанных ПП без ручного вмешательства;
минимизация риска повреждения ПП при выгрузке и хранении;
снижение трудозатрат и влияния человеческого фактора;
поддержание высокой производительности линии.

Особенности:

прочная, надежная и устойчивая конструкция;
удобная сенсорная панель управления светодиодной подсветкой;
верхние и нижние пневматические зажимы для фиксации магазинов;
гарантия отсутствия повреждений печатной платы благодаря специальной конструкции газового контура;
функция автоматического отображения кодов неисправностей;
износостойкий кабель с длительным сроком службы;
соответствует стандарту SMEMA.

Модель	UL-M-TN	UL-L-TN	UL-LL-TN	UL-XL-TN	UL-XXL-TN
Размер ПП, мм	80х80 - 330х250	80х80 - 445х330	80х80 - 530х390	80х80 - 530х460	80х80 - 610х460
Размер магазина, мм	355х320х563	460х400х563	535х460х563	535х530х563	630х530х563
Габаритные размеры, мм	1730х765х1250	2058х845х1250	2260х909х1250	2260х980х1250	2610х1230х1250
Вес, кг	160	220	280	320	450
Направление движения	Слева направо или справа налево
Количество магазинов	1 верхний, 2 нижних
Время подачи ПП	Примерно 6 сек.
Шаг подачи	10, 20, 30 или 40 мм
Электропитание	АС 220 V
Энергопотребление	300 Вт
Пневмопитание	4-6 Бар, 10 л/мин
Высота конвейера	900 ± 20 мм
