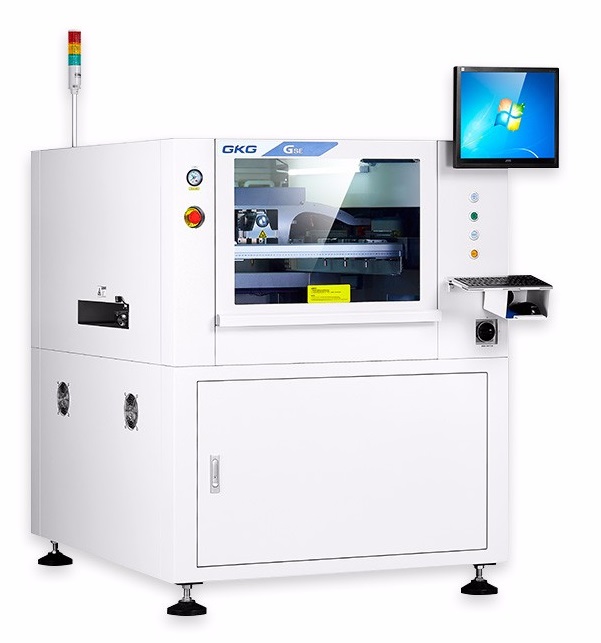

Автоматический трафаретный принтер GSE (GKG Precision Machine)

 Встроенная тройная система очистки, благодаря улучшенным характеристикам, обеспечивает плотное прижатие бумаги к трафарету и гарантирует качественную очистку всех апертур от остатков паяльной пасты. Функция 2D-контроля способна определять большинство дефектов, которые могут возникнуть при нанесении паяльной пасты (недостаток пасты, избыток пасты, перемычки и т.д.). Принтер оснащён как верхним зажимом печатной платы, так и боковым, для работы обеспечения высокого качества трафаретной печати на различных видах печатных плат. Автоматический принтер GSE предлагает короткое время цикла, быструю переналадку и настройку на новое изделие.
Принтер достаточно компактный, он занимает 1,5 квадратных метра. Управление принтером осуществляется с помощью промышленного компьютера с LCD-монитором, клавиатуры и компьютерной мыши. Промышленный компьютер работает под операционной системой Windows.
Опционально принтер может оснащаться следующими функциями: система контроля диаметра валика пасты; система контроля апертур трафарета; автоматическая подстройка стола в зависимости от толщины печатной платы; обратная связь с SPI; сканер штрих-кода для прослеживаемости печатных узлов; ручной сканер штрих-кода для прослеживаемости трафаретов, паяльных паст, ракелей.
Компания GKG Precision Machine Co. Ltd, основанная в 2003 году, специализируется на процессе нанесения паяльной пасты методом трафаретной печати и дозирования. Она расположена в городе Дунгуань, Китай. Благодаря усилиям и напряженной работе на протяжении почти 20 лет компания завоевала не только рынок Китая, но и стала одним из мировых лидеров в производстве автоматических трафаретных принтеров для поверхностного монтажа. Всё оборудование производства GKG отличается высокой надёжностью, точностью и демократичными ценами, а также низкой стоимостью владения.

Основные преимущества

• Высокая точность и повторяемость соответствует требованиям рынка к современному оборудованию высокого класса
• Встроенная тройная система очистки обеспечивает плотное прижатие бумаги к трафарету и гарантирует качественную очистку апертур
• Функция 2D-контроля способна определять большинство дефектов, которые могут возникнуть при нанесении паяльной пасты

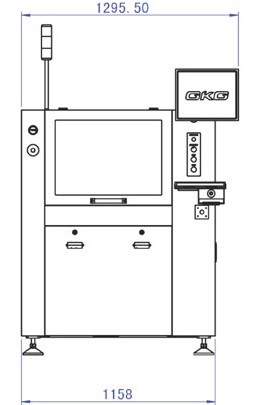

• Принтер достаточно компактный, занимает 1,5 кв. м.

Основные особенности

• Максимальный размер печатной платы 400 х 340 мм
• Минимальный размер печатной платы 50 х 50 мм
• Минимальный размер трафарета 370 х 370 мм
• Максимальный размер трафарета 737 х 737 мм (29” х 29”)

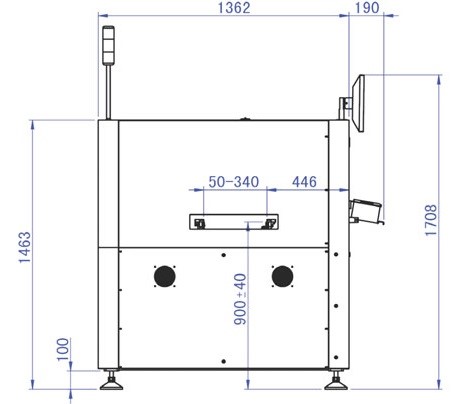

• Высота загрузки печатной платы 900 ± 40 мм
• Направление движения печатной платы cлева направо, справа налево, слева налево, справа направо
• Усиленная вакуумная, сухая и влажная система очистки трафарета
• Запатентованная верхняя боковая система фиксации печатных плат
• Система поддержки печатных плат состоит из магнитных пинов, поддерживающих блоки, стол с ручной регулировкой высоты
• Время переналадки менее 3 минут для существующей программы, менее 10 минут для нового изделия

Опционально принтер может оснащаться следующими функциями:

• Система контроля диаметра валика пасты,
• Система контроля апертур трафарета,
• Автоматическая подстройка стола в зависимости от толщины печатной платы,
• Обратная связь с SPI,
• Сканер штрих-кода для прослеживаемости печатных узлов,
• Ручной сканер штрих-кода для прослеживаемости трафаретов, паяльных паст, ракелей.
