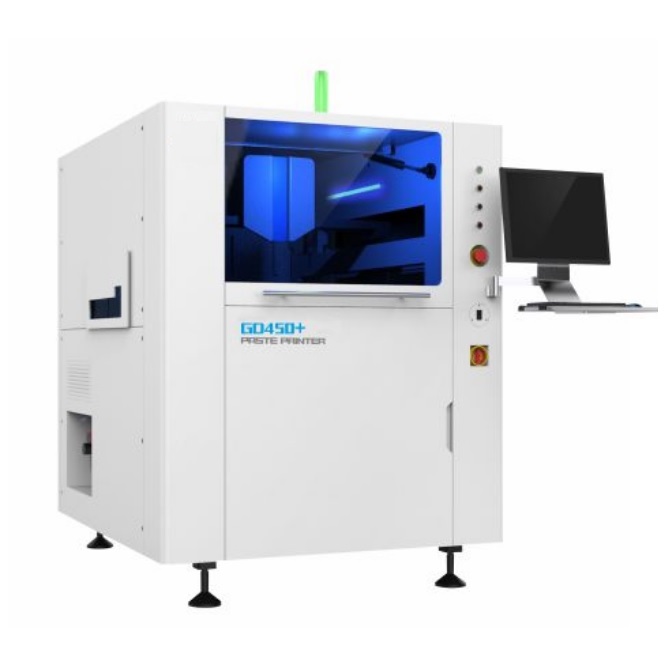

Линейный автоматический принтер GDK, модель GD450+ (HTGD) Китай

Линейный автоматический принтер GDK, модель GD450+  — самый доступный и распространённый автоматический принтер во всем мире. Высокое качество нанесения паяльной пасты, высокая повторяемость процесса. Возможность использовать разные размеры трафаретов.

Принтер разработан для работы в условиях серийного многономенклатурного производства, где необходима точность, надежность и повторяемость. Конструктивные возможности установки основаны на использовании высококачественных компонентов и передовых разработок компании HTGD.

Основные особенности оборудования:

— ремни по оси ХУ

— адаптер под разные размеры рамки

— размеры печатной платы: от 50х50 мм до 450х350 мм

— режимы очистки трафарета – сухая, влажная и вакуумная

— цикл печати (без очистки трафарета и времени печати): менее 7 секунд

— повторяемость процесса совмещения платы и трафарета: >2 Cpk @ 10,0 микрон (6 сигма)

Комплектация поставки:

— 2D инспекция качества нанесения паяльной пасты;

— поле обзора видеокамеры: 6,4 х 4,8 мм;

— управляющее ПО (операционная система Windows XP);

— система совмещения трафарета и печатной платы по реперным знакам;

— шаговые приводы осей X,Y и угла поворота стола;

— устройство поддержки печатной платы (магнитные пины);

— программируемое изменение ширины конвейера;

— интерфейс SMEMA;

— устройство автоматической очистки трафарета (сухой/влажный/вакуумный режимы)

— 10 рулонов бумаги для протирки трафарета 410мм;

— комплект ракелей на выбор;
