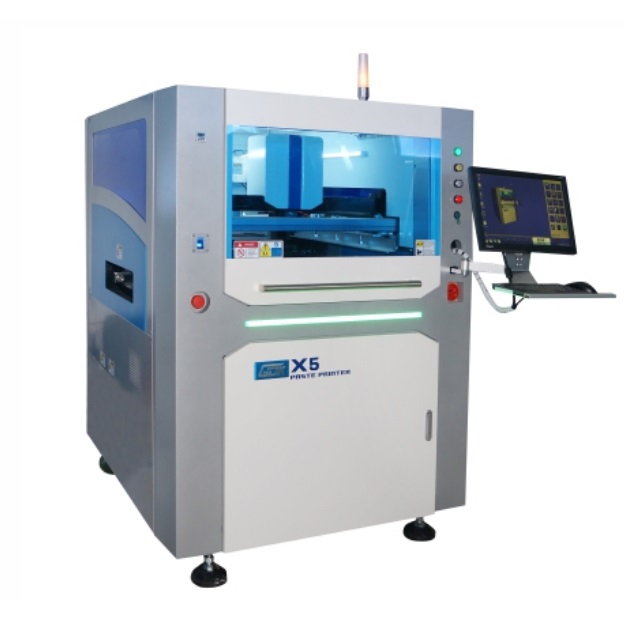

Линейный автоматический принтер GDK, модель X5 (HTGD) Китай

Принтер X5, высокоточный автоматический принтер для нанесения паяльной пасты.

Принтер разработан для работы в условиях серийного многономенклатурного производства, где необходима точность, надежность и повторяемость. Конструктивные возможности установки основаны использовании высококачественных компонентах и передовых разработок компании HTGD.

Основные особенности оборудования:

— ШВП по оси ХУ;

— адаптер под разные размеры рамки от 450мм х 350мм до 737 х 737мм;

— размеры печатной платы: от 50х50 мм до 450х350 мм;

— цикл печати (без очистки трафарета и времени печати): менее 7 секунд;

— режимы очистки трафарета – сухая, влажная и вакуумная;

— повторяемость процесса совмещения платы и трафарета: >2 Cpk @ 10,0 микрон (6 сигма);

— контроль высоты валика паяльной пасты;

— поддержка MES системы;

— возможность работы с SPI;

Комплектация поставки:

— 2D инспекция качества нанесения паяльной пасты;

— поле обзора видеокамеры: 8 х 6 мм;

— управляющее ПО (операционная система Windows XP);

— система совмещения трафарета и печатной платы по реперным знакам;

— шаговые приводы осей X,Y и угла поворота стола;

— устройство поддержки печатной платы (магнитные пины);

— программируемое изменение ширины конвейера;

— интерфейс SMEMA;

— устройство автоматической очистки трафарета (сухой/влажный/вакуумный режимы)

— 10 рулонов бумаги для протирки трафарета 410мм;

— комплект ракелей на выбор;
