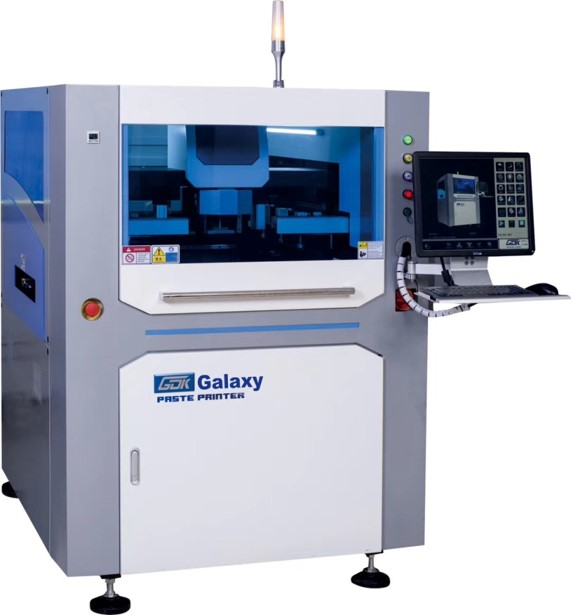

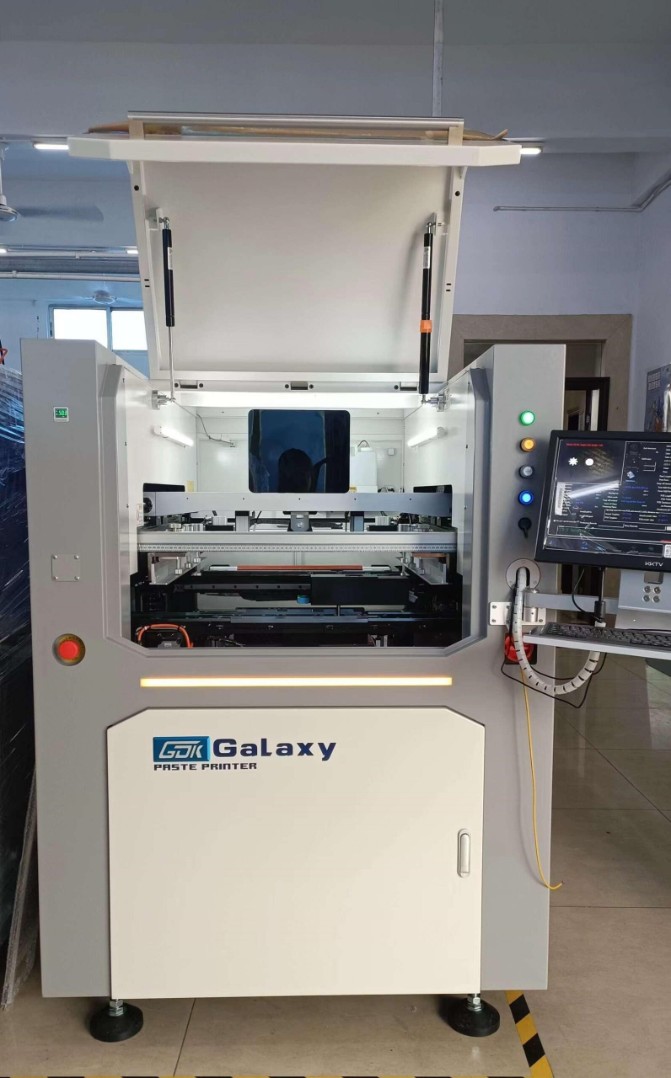

Линейный автоматический принтер GDK Galaxy (HTGD, Китай)

Принтер Galaxy, высокоточный автоматический принтер для нанесения паяльной пасты.

Принтер разработан для работы в условиях серийного многономенклатурного производства, где необходима точность, надежность и повторяемость. Конструктивные возможности установки основаны использовании высококачественных компонентах и передовых разработок компании GDK (HTGD).

Основные особенности оборудования:

— ШВП по оси ХУ

— адаптер под разные размеры рамки от 450мм х 350мм до 737 х 737мм

— размеры печатной платы: от 50х50 мм до 450х350 мм

— цикл печати (без очистки трафарета и времени печати): менее 7 секунд

— режимы очистки трафарета – сухая, влажная и вакуумная

— повторяемость процесса совмещения платы и трафарета: >2 Cpk @ 10,0 микрон (6 сигма)

— контроль высоты валика паяльной пасты

— поддержка MES системы, возможность работы с  SPI

Комплектация поставки:

— 2D-контроль качества нанесения паяльной пасты на контактные площадки с выявлением дефектов недостатка и избытка нанесения пасты

— поле обзора видеокамеры: 8 х 6 мм

— управляющее ПО (операционная система Windows XP)

— система совмещения трафарета и печатной платы по реперным знакам

— шаговые приводы осей X,Y и Theta стола печати

— устройство поддержки печатной платы (магнитные пины)

— программируемое изменение ширины конвейера

— интерфейс SMEMA

— устройство автоматической очистки трафарета (сухой/влажный/вакуумный режимы)

— ракеля 300 мм

— 10 рулонов бумаги.
