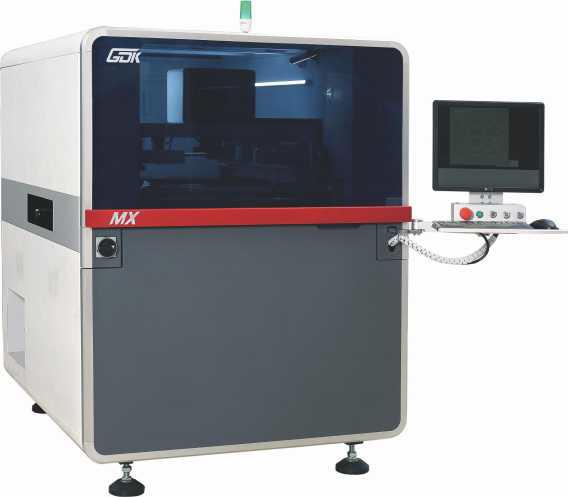

Линейный автоматический принтер GDK MX (HTGD, Китай)

Высокоточный автоматический принтер для нанесения паяльной пасты.

Система принтера GDK MX проста и надежна, точно позиционируется и легко регулируется. Автоматическая регулировка высоты выводов позволяет быстро достичь различной толщины выводов печатной платы. Распылительные форсунки обеспечивают равномерное распыление чистящего раствора на протирочную бумагу, а дугообразные резиновые салфетки мягкие, устойчивые к истиранию и коррозии, тщательно очищают с двух сторон. Обычная длина бумаги легко регулируется от 250 мм до 450 мм и может использоваться для функций сухой, водяной, влажной и возвратно-поступательной очистки.

Особенности модели:

Стальной ракель / ракель для клея (угол 45 ° / 50 ° / 60 °, соответствующий процессу печати)

Несколько режимов очистки: передняя программируемая система впрыска чистящей жидкости; сухая, влажная, вакуумная.

Длина пластины для очистки и протирки 300 мм + 450 мм (опционально с 380 мм).

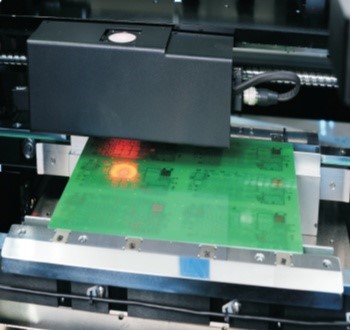

Коаксиальная система позиционирования камеры с подсветкой, позволяет при помощи высокоточных моторов на ШВП, точно и быстро совмещать трафарет и печатную плату. Что увеличивает скорость и стабильность работы.

Интеллектуальная программируемая настройка, скребок с приводом от двух независимых электродвигателей, встроенная система точного определения нулевого давления.

Новая система протирания обеспечивает полный контакт с трафаретом; можно выбрать три метода очистки: сухую, влажную и вакуумную, а также свободную комбинацию; мягкая износостойкая резиновая протирочная пластина, обеспечивает тщательную очистку, удобная разборку и универсальную длину протирочной бумаги.

Высота платформы автоматически калибруется в соответствии с настройками толщины печатной платы, которая является интеллектуальной, быстрой, простой и надежной по структуре.

Ось Y скребка оснащена серводвигателем с управлением через винтовой привод, что позволяет повысить точность, стабильность работы и продлить срок службы.

Контроль температуры и влажности в принтере для обеспечения стабильных физических характеристик печатных материалов.

Автоматическая функция заполнения паяльной пастой. Регулярное автоматическое добавление паяльной пасты с фиксированной точкой для обеспечения количества паяльной пасты в трафарете.

В соответствии с различными требованиями к процессу печати, может выполнять точное дозирование подачи пасты, рисование линий, заполнение и другие функциональные операции.

Встроенная точная цифровая система управления датчиком давления, благодаря системе обратной связи по давлению скребка, может точно отображать исходное значение давления скребка, разумно регулировать глубину нажатия ракеля, обеспечивать постоянное значение давления во время процесса печати.

Определение в режиме реального времени запаса паяльной пасты (толщины) на трафарете.

Лезвие с магнитным креплением, вместо режима позиционирования отверстия для винта, удобная и быстрая замена.

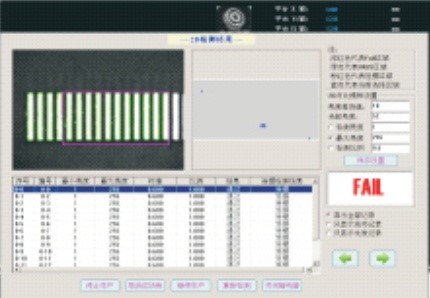

Функция обнаружения засорения апертур. Благодаря источнику света над трафаретом, CCD матрица используется для проверки трафарета в режиме реального времени, чтобы быстро обнаружить и оценить, заблокирован ли трафарет после очистки, и выполнить автоматическую очистку, которая является дополнением к 2D-обнаружению печатных плат.
