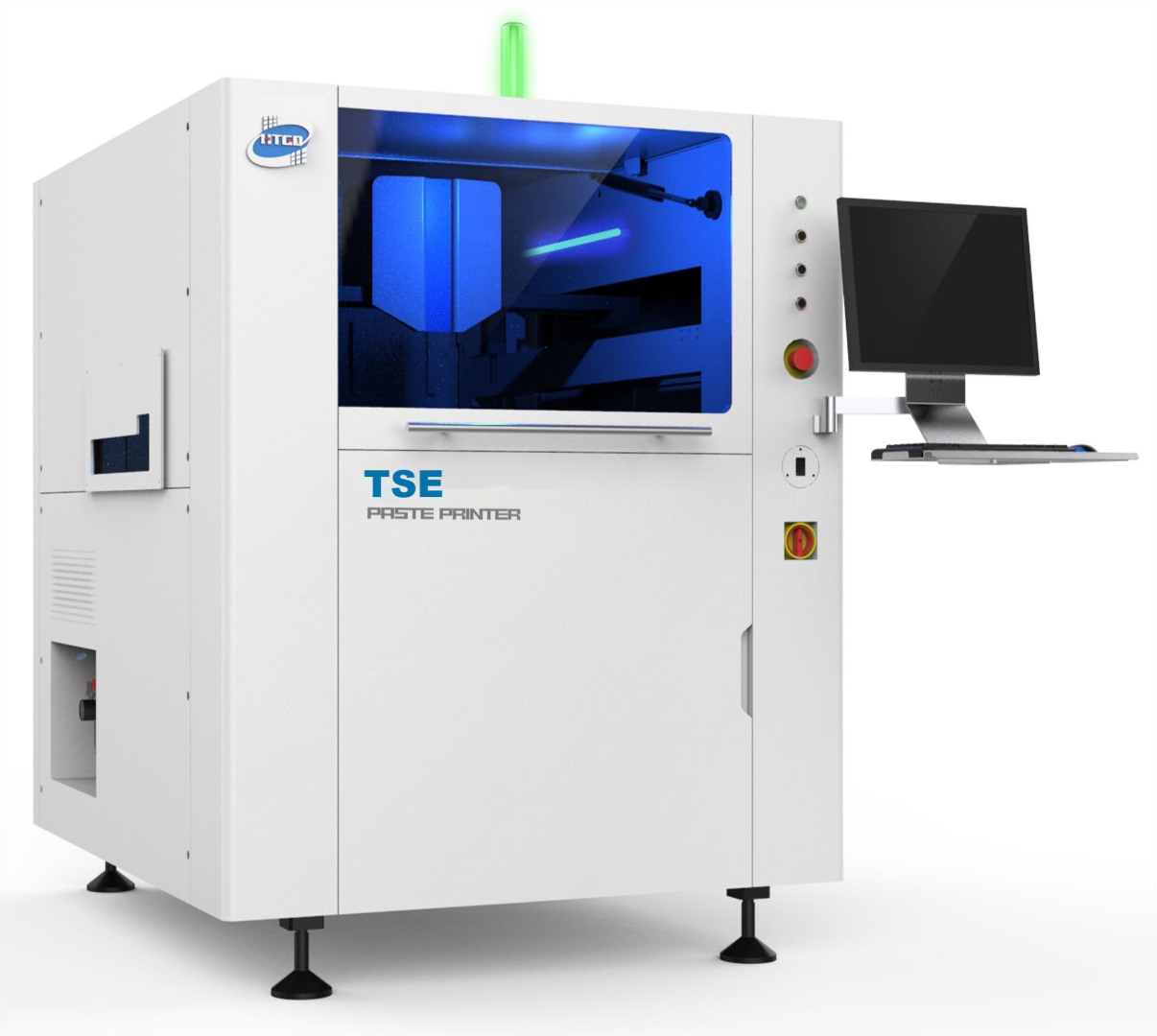

Линейный автоматический принтер GDK TSE (HTGD) Китай

Простота в освоении и использовании Высокая точность и высокая стабильность

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Линейный автоматический принтер GDK, модель TSE – самый доступный и распространённый автоматический принтер во всем мире. Высокое качество нанесения паяльной пасты, высокая повторяемость процесса. Возможность использовать разные размеры трафаретов.

Принтер GDK TSE, высокоточный автоматический принтер для нанесения паяльной пасты.

Принтер разработан для работы в условиях серийного многономенклатурного производства, где необходима точность, надежность и повторяемость. Конструктивные возможности установки основаны использовании высококачественных компонентах и передовых разработок компании HTGD.

Точная оптическая система позиционирования

Четырехсторонний источник света регулируется, интенсивность света регулируется, свет равномерный, получение изображения более совершенное. Хорошая идентификация (включая неровные участки).

Интеллектуальная система нанесения

Интеллектуальная программируемая настройка, два независимых ракеля с прямым приводом, встроенная система точного контроля давления.

Высокоэффективная и адаптируемая система очистки трафаретов

Новая система протирки обеспечивает полный контакт с трафаретом; можно выбрать три метода очистки: сухую, влажную и вакуумную, а также свободную комбинацию; мягкая износостойкая резиновая протирочная пластина, тщательное наклонение, удобная разборка и универсальная длина протирочной бумаги.

Простая и надежная система позиционирования печатных плат

Адаптивная толщина печатной платы, программно настраиваемое гибкое боковое давление и магнитное поддерживающее устройство.

Характеристики

Модель	GDK TSE
Максимальный размер ПП	450мм x 350мм
Минимальные размеры ПП	50 х 50 мм
Толщина ПП	0,4-6 мм
Максимальный вес ПП	до 3 кг
Деформация	≤1% по диагонали
Максимальный вес ПП	6кг
Зазор края платы	до 3 мм
Максимальный нижний зазор	20 мм
Скорость транспортировки	1500 мм/с (макс.)
Высота конвейера	90+-40мм
Направление движения	L-R,R-L,L-L,R-R
Система зажима печатной платы	регулируемая программным обеспечением (опция: частичная вакуумная полость / целая Вакуумная полость/кромка печатной платы)
Система поддержки	Магнитный штифт/опорные блоки
Печатающая головка	Печатная головка с линейным двигателем
Размер рамки	370 мм x 470 мм-737 мм x 737 мм
Максимальная область печати (X x Y)	450 мм x 350 мм
Тип ракеля	Скребок из стали/резины (угол 45°/50°/60°, соответствующий процесс печати）
Длина ракеля	220мм-500мм
Высота ракеля	65 ± 1 мм
Толщина ракеля	0,25 мм углеродное покрытие
Режим печати	Одинарная или двойная ракельная печать
Длина извлечения из формы	0,02 мм - 12 мм
Скорость печати	0 ~ 200 мм/с
Давление печати	0,5 кг - 10 кг
Ход печати	±200 мм (от центра)
Поле зрения	6,4 мм х 4,8 мм
Диапазон регулировки платформы	X, Y: ± 7,0 мм, θ: ± 2,0 °
Тип контрольной точки	Контрольная точка стандартной формы (стандарт SMEMA), контактная площадка/отверстия для пайки
Система камеры	Независимая камера, обзор изображения вверх/вниз система, геометрическое соответствие местоположения
Точность повторения положения	±10,0 мкм при 6 σ, Cpk ≥ 2,0
Повторяемость	±20,0 мкм при 6 σ, Cpk ≥ 2,0
Время цикла	<7 с
Смена продукта	<5 мин.
Требования к питанию	AC220V±10%, 50/60Гц, 15A
Требования к сжатому воздуху	4-6 атм., потребление - 8 л/мин, ø шланга 10 мм
Операционная система	Win XP
Внешний размер	1152 мм (Д) x 1415 мм (Ш) x 1540 мм (В) (исключая свет, монитор и клавиатуру)
Вес	1000кг
Температура окружающей среды	23 ± 3 ℃
Относительная влажность	45~70%RH4

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
