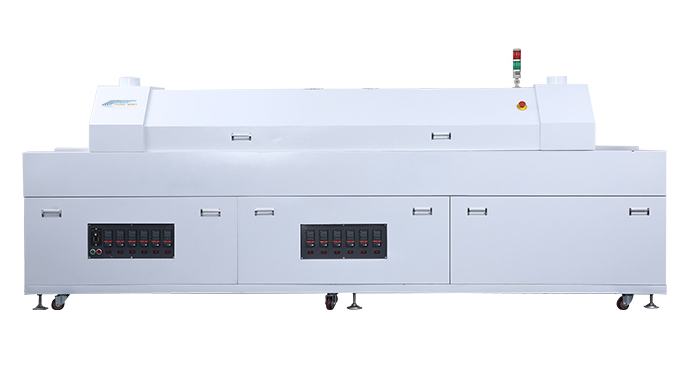

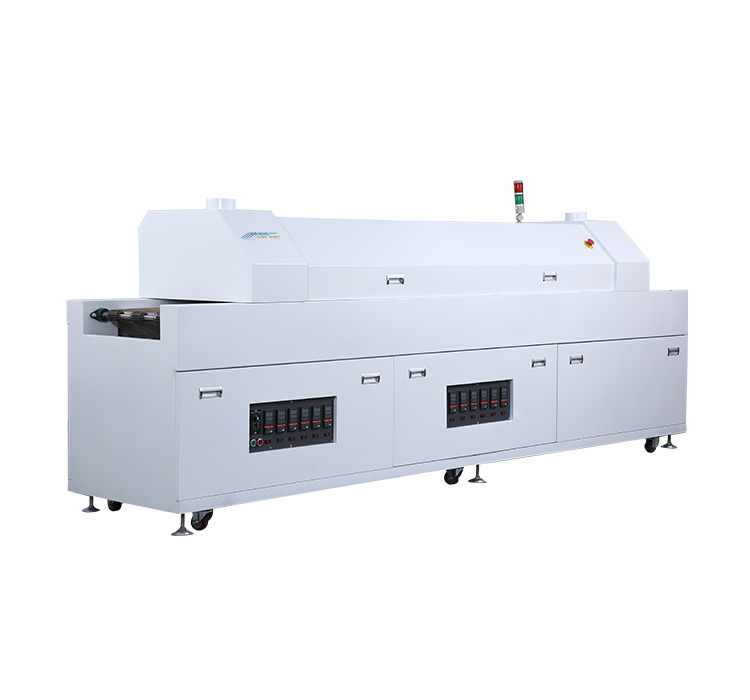

Печь конвекционного оплавления припоя HW-R612E (Китай)

Простая и надежная печь от лидера на рынке производства электроники компании HUAWEIGUOCHUANG, идеально подходит для мелко и среднесерийного производства.

Особенности:

• 6 зон нагрева вверху/ 6 зон нагрева внизу
• 2 зоны охлаждения
• Панель управления кнопками
• Воздушное охлаждение
• Сигнальный светофор + защита от перегрева
• Ручное открытие защитного кожуха
• Ручная регулировка ширины конвейера
• Опция для модели R612: оснащение персональным ПК
• ПИД-управление температурой зон с обратной связью
• Электронный регулятор скорости конвейера
• Толщина теплоизоляции наружного кожуха – 40мм
• Ваккумизированные нагревательные тэны наполненные порошком оксида магния для обеспечения более длительного срока службы
• Применены усиленные крыльчатки вентиляторов
• Пластины распределителей горячего воздуха разработаны для поддержания максимально стабильной и равномерной температуры в каждой зоне

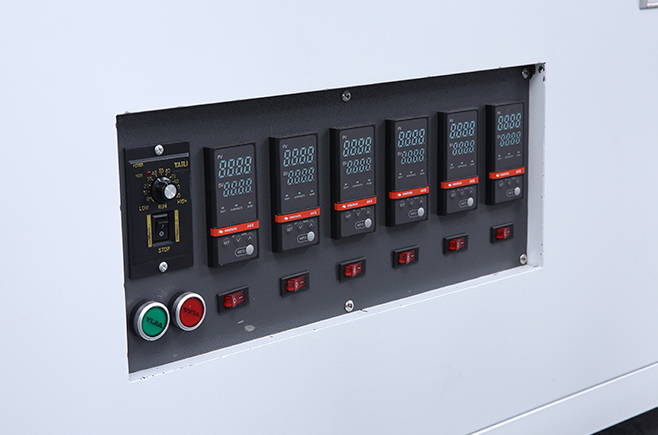

Панель управления

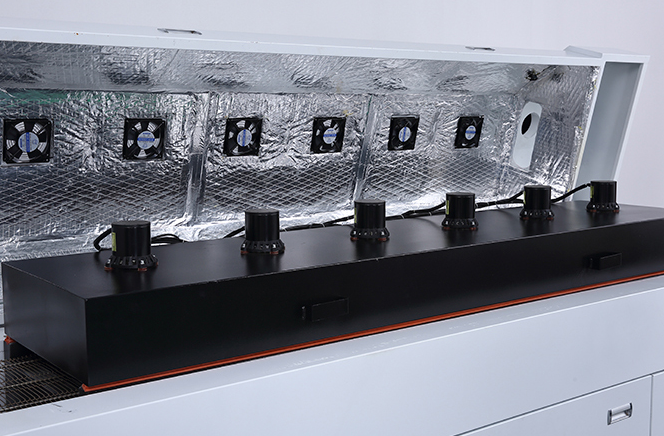

Уникальная усовершенствованная долговечная система нагрева

• В системе нагрева используется высокоэффективный и энергосберегающий шведский никель-нагревательный провод, в сочетании с изогнутым отражателем, который имеет высокую тепловую эффективность и быструю скорость повышения температуры. Специальная усиленная система принудительной циркуляция горячего воздуха обеспечивает равномерное нагревание печатной платы и компонентов;
• Для сохранения тепла и теплоизоляции использует специальный утеплитель (US Cyril 120 кг / куб. каменная вата высокой плотности), верхний и нижний блоки нагрева изготовлена из специальной нержавеющей стали, пригодной для бессвинцовой пайки, а зона пайки оборудована системой рекуперации паров флюса для защиты окружающей среды;
• Тайваньские Mitsukoshi длинноосные высокотемпературные вентиляторные двигатели и скругленная конструкция нагревательных тэнов, модульный дизайн, позволяют легко обслуживать и разбирать нагревательную систему;
• Верхний и нижний блоки нагревателей закрыты перфорированными алюминиевыми пластинами, для обеспечения равномерного нагрева печатной платы. Верхний кожух печи можно полностью открыть, чтобы облегчить очистку и обслуживание двигателей вентиляторов и блоков нагрева.

Надежная и стабильная система движения

• В системе трансмиссии используется двигатель с регулировкой скорости Taiwan STK, редуктор с передаточным числом 1:150, это обеспечивает стабильную работу и плавную регулировку скорости движения конвейера 0-600 мм / мин.;
• Используется независимая роликовая система и плоская поддерживающая опора в сочетании с сетчатым полотном транспортной ленты из нержавеющей стали, для более стабильной и точной скорости перемещения ± 20 мм / мин;
• Специальный зигзагообразный профиль сетчатой транспортной ленты из нержавеющей стали обладает большой износостойкостью и легкостью замены в случае необходимости.

Стабильная и надежная система электрического управления

• Для регулирования температуры используется прецизионный контроллер Transmit G8 с Fuzzy Control и интеллектуальным вычислением PID. Благодаря интеллектуальному вычислению PID он автоматически контролирует выработку тепла. Функция нечеткого управления добавляет функции перерегулирования и подавления и быстро реагирует на внешние изменения тепла. Самая быстрая скорость реакции на изменения внешнего тепла и поддержание температурного баланс за счет внутреннего контроля;
• В каждой температурной зоне используется термопара Taiwan Vydyne, чтобы быстро и чутко реагировать на изменения в каждой температурной зоне, своевременно передавать и контролировать, а также компенсировать температурный баланс каждой температурной зоны;
• Твердотельные реле SSR оснащены специальным радиатором, что значительно повышает эффективность рассеивания тепла и увеличивается срок службы; бесконтактный выход, безопасный и надежный, в сочетании с уникальной функцией нечеткого управления термостатом, отслеживает внешнюю температуру и значение тепла. Изменение температуры контролируется минимальным импульсом для быстрого реагирования для обеспечения высокой точности контроля температуры, равномерное распределение температуры в печке, а также распределение температуры по длине в соответствии со стандартами IPC;
• Достаточная тепловая мощность для быстрого повышения температуры, около 20 минут от комнатной температуры до рабочей температуры;
• С защитой от перегрева по температуре, диагностикой неисправностей, звуковой и световой сигнализацией;
• Функция защиты с отложенным отключением, равномерное охлаждение после отключения, чтобы предотвратить деформацию деталей трансмиссии из-за неравномерного охлаждения.
• С функцией защиты от отключения питания, чтобы обеспечить нормальный выход печатной платы после отключения питания без повреждений.
