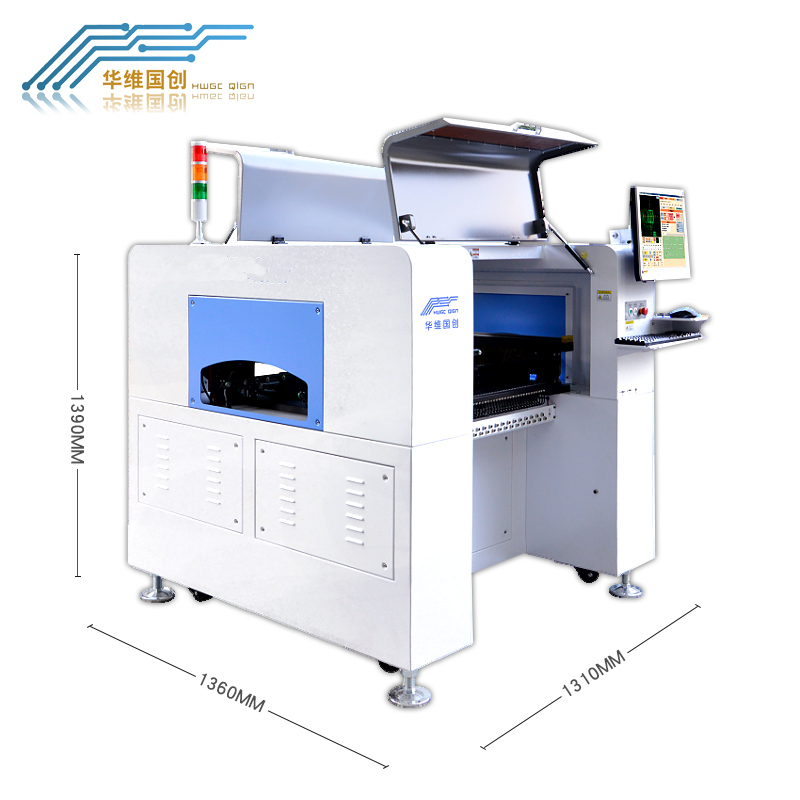

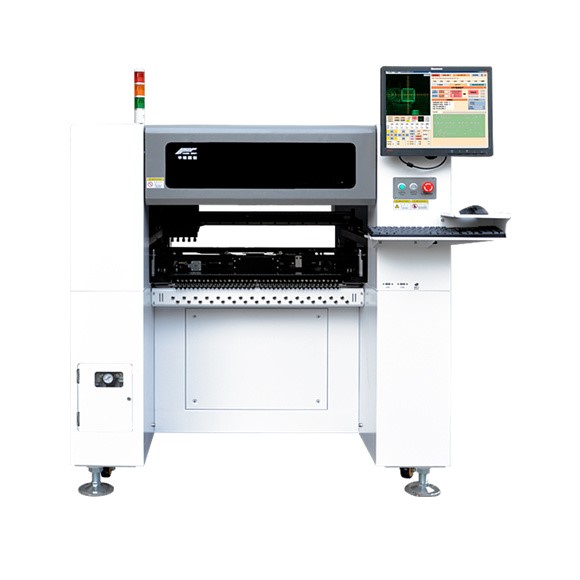

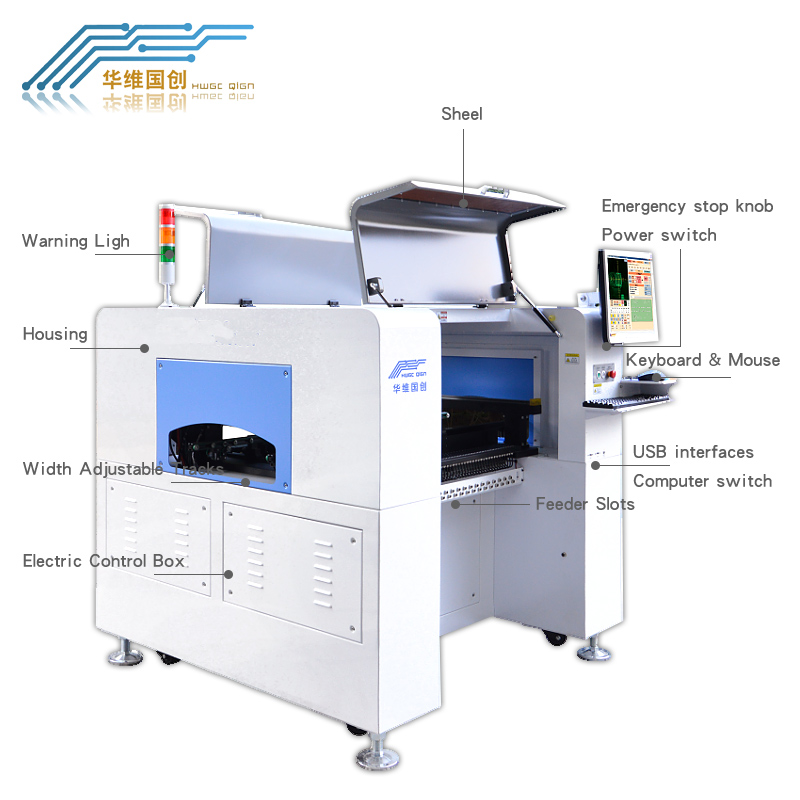

Автоматический установщик компонентов HW-DU400-42F

Скоростной автомат установки электронных компонентов методом поверхностного смд монтажа с линейным ШВП по осям XY и 4-мя установочными головами.

Уверенно ставит компоненты высотой до 20 мм.

Основные характеристики:

• 4 монтажные головы с вакуумными захватами JUKI;
• 4 мультикамеры 1 Мп для идентификации компонентов 0201 ~ 5050 «на лету»;
• Камера высокого разрешения для точной установки микросхем BGA, QFN, QFP;
• Камера для позиционирования по маркерным точкам (ручного или автоматического);
• 42 питателя: пневматические Yamaha CL, электронные, вибропитатели на 5 каналов;
• 3-х секционный конвейер SMEMA;
• Линейные направляющие по XY;
• ШВП по осям X, Y (Тайвань);
• Серво-система на базе двигателей DSP Panasonic с обратной связью по осям XY;
• Промышленный ПК с интегрированным процессором Intel;
• Автоматическая оптимизация расположения питателей и работы насадок
• Автоматический выбор кратчайшего пути для монтажа компонента
• Устанавливаемые компоненты: 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д.
• Простота эксплуатации и программирования.
