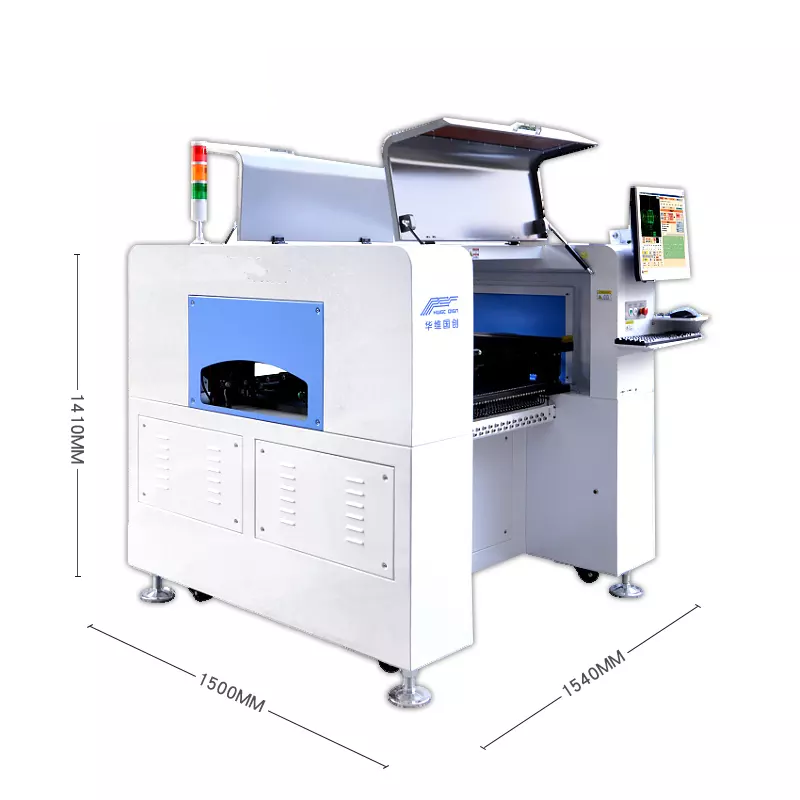

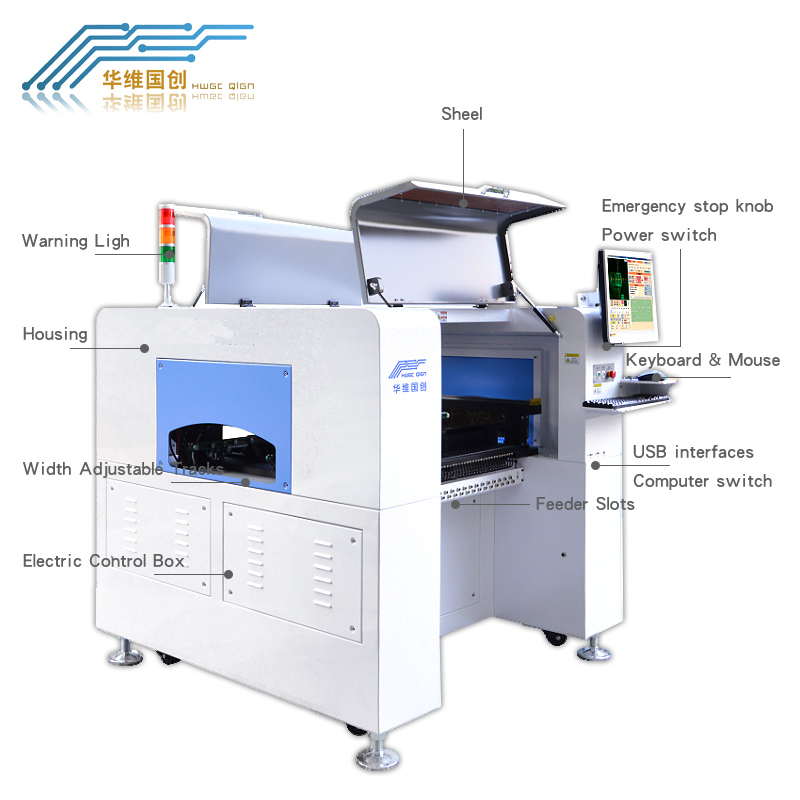

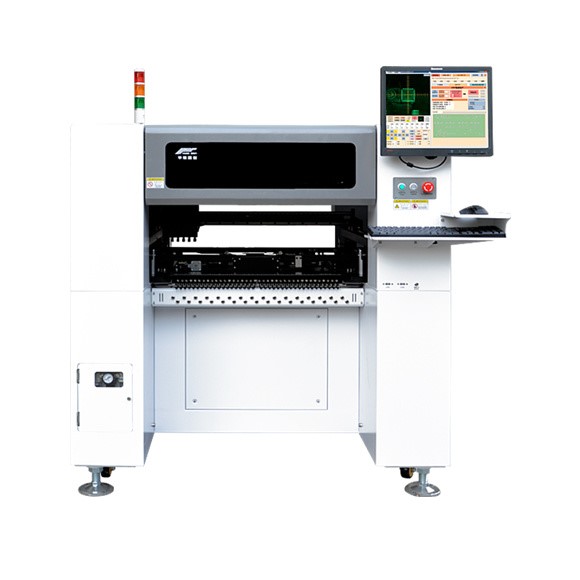

Автоматический установщик компонентов HW-DU800-96F

Описание

Скоростной автомат установки электронных компонентов методом поверхностного SMD монтажа с линейным ШВП по осям XY и 8-ю установочными головами.

Уверенно ставит компоненты высотой до 20 мм.

Основные характеристики:

• 8 монтажные головы с вакуумными захватами JUKI;
• Камера распознавания реперных точек — 1 шт, камера быстрого распознавания компонентов — 8 шт, камера высокого разрешения — 1 шт
• Камера высокого разрешения для точной установки микросхем BGA, QFN, QFP;
• Камера для позиционирования по маркерным точкам (ручного или автоматического);
• 96 питателя: пневматические Fuji NXT, электронные, вибропитатели на 5 каналов;
• 3-х секционный конвейер SMEMA;
• Линейные направляющие по XY;
• ШВП по осям X, Y (Тайвань);
• Серво-система на базе двигателей DSP Panasonic с обратной связью по осям XY;
• Промышленный ПК с интегрированным процессором Intel;
• Автоматическая оптимизация расположения питателей и работы насадок
• Автоматический выбор кратчайшего пути для монтажа компонента
• Устанавливаемые компоненты: 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д.
• Простота эксплуатации и программирования.
