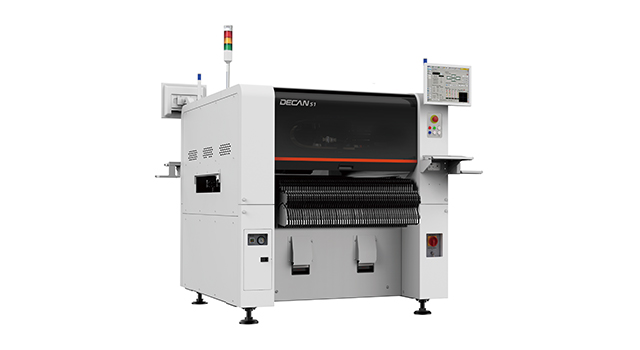

Автоматический установщик SMD компонентов DECAN S1

Обеспечивает оптимальную производительность, необходимую для серийного производства, за счет заметного улучшения трех показателей монтажа.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Гибкость производства

Максимальная применимость для среднескоростных установщиков компонентов на печатные платы

510 x 510 мм (стандартно) / 1500 x 460 мм (опционально) — Возможно изготовление печатных плат размером до 1500 мм (Д) x 460 мм (Ш)

Высокая стабильность и точная надежность установки микрочипов.

Выполняет автоматическую калибровку во время работы, для поддержания постоянной точности монтажа.

Производительность

Самая высокая производительность среди машин того же класса

Качественное распознавания компонентов при помощи камеры высокого разрешения. Увеличивает скорость одновременного захвата и скорость размещения компонентов на печатной плате.

Простое управление

Повышает удобство работы

Легко и быстро обучать большие компоненты необычной формы, сокращенное время обучения за счет унификации уровня освещения компонентов, а так же постоянной корректировки точки захвата компонентов из питателей.

Характеристики

Модель		DECAN S1
Выравнивание		Fly camera Камера распознавания компонентов на лету + фиксированная камера Fix camera
Количество шпинделей		10 шпинделей x 1 портальный
Скорость размещения		47 000 комп./час
Точность размещения	Chip	±28μm @ Cpk≥ 1.0
Диапазон компонентов	IC	±35μm @ Cpk≥ 1.0
	Fly Camera	03015 ~ □16 мм
	Fix Camera	~ □42 мм (стандарт) □42 мм ~ □55 мм (MFOV) L55 мм ~ L75 мм Разъем (MFOV)
	Макс. Высота	10 мм (Fly Camera), 15 мм (Fix Camera)
Размер печатной платы (мм)	Минимальный	50 (Д) х 40 (Ш)
	Максимальный стандартный	510 (Д) х 510 (Ш)
	Максимальный (Опция)	~ Макс. 1500 (Д) x 460 (Ш)
Толщина печатной платы (мм)		0,38 ~ 4,2
Емкость питателя (стандарт 8 мм)	Стандартный	60 шт./56 шт. (стационарная питательная база/док-тележка)
	Опция	120 шт./112 шт. (стационарная питательная база/док-тележка)
Электропитание		3-фазный переменный ток 200/208/220/240/380/415 В Макс. 3,5 кВА
Пневмопитание		5,0~7,0 кгс/см2 50 Нℓ/мин (вакуумный насос)
Вес (кг)		1600
Внешний размер (мм)		1430 (Д) x 1740 (Г) x 1485 (В)
