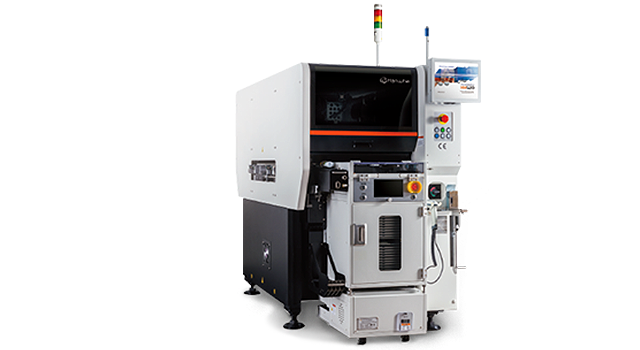

Автоматический установщик SMD компонентов Hanwha HМ 520 MF

Многофункциональный6-шпиндельная головка (тип фортепиано)

Применимо для размещения широкого спектра компонентов: от микросхем стандартных компонентов до компонентов нестандартной формы.

Высокая надежность

Применяет датчик высоты

Подхватывает компонент с помощью датчика высоты без необходимости отдельного обучения и автоматически корректирует разницу в высоте размещения из-за деформации печатной платы.

Гибкое производство

Применимый диапазон компонентов

Возможно размещение компонентов от 0402 до компонентов длиной максимум 55 мм и высотой максимум 15 мм.

Простое управление

Удобное управление насадками

Реперная камера распознает планку АНК и сопла, чтобы обеспечить оптимальную перестановку сопел на блоке АНК, а также смену блока АНК одним касанием.

Выравнивание — Фиксированная камера

Количество шпинделей — 6 шпинделей x 2 Gantry (тип фортепиано)

Скорость размещения — 60 000 комп/час

Точность размещения ±40 мкм при Cpk ≥ 1,0 (чип) / ±30 мкм при Cpk ≥ 1,0 (IC)

Диапазон компонентов — 0402 ~ □ 55 мм
