Основные особенности:
Установщик электронных SMD компонентов HW-T6-64F (он же SMT660) – идеальная модель для мелкосерийного производства: быстрый, точный, гибкий и доступный по цене. Благодаря его цене, HW-T6-64F можно смело отнести к разряду самых доступных линейных установщиком.
— Гибкость системы. Быстрая переналадка с одного изделия на другое за счет быстросъемных питателей CL типа (разработка компании YAMAHA).
— Идеально подходит для мелкосерийного производства, и при увеличении количества машин в линии, то и для среднесерийного производства.
— Удобный и интуитивно понятный интерфейс программного обеспечения.
— Встроенное программное обеспечение для конвертирования данных c координатами при написании программ.
— Подача следующего компонента осуществляется только после забора предыдущего.
— 6 голов работают одновременно.
— Поворот установочных голов на 360°.
— Система контроля вакуума для определения наличия компонента на головке.
— Центрирование компонента (выравнивание на головке) осуществляется системой технического зрения в автоматическом режиме.
— 1 камера на голове (Fiducial camera) для распознавания реперных знаков на плате, обучения точек монтажа в ручном режиме, обучение точки забора компонентов.
— 6 камер для распознавания небольших компонентов.
— 1 камера для распознавания больших и сложных компонентов.
— Трехсекционный конвейер и SMEMA интерфейс для работы в автоматическом режиме в составе линии. В установщике одновременно могут находиться 3 платы (одна на входе, одна в зоне сборки, и одна на выходе).
6 причин купить установщик HW-T6-64F:
- Широкий спектр устанавливаемых компонентов;
- Установка сложных компонентов, размер до 40*40мм, расстояние между центрами ножек 0,5мм. Опционально доступен электронный питатель для компонентов 0201.
- Реально достигнуть скорости 9 600 комп/час для чип компонентов. Встроенный оптимизатор грамотно распределяет питатели и головки для достижения максимальной скорости.
- Сервомоторы Panasonic и качественные ШВП с направляющими подняли точность позиционирования и свели к нулю пропуски шагов моторов.
- 64 питателя 8мм (38 спереди, 26 сзади), скорость распознавания чипов 30мс одновременно 6 головками. Скорость распознавания 100-пиновой микросхемы составляет всего 0,5 секунды.
- Скорость написания программы – всего 15 минут (при наличии файла с координатами).

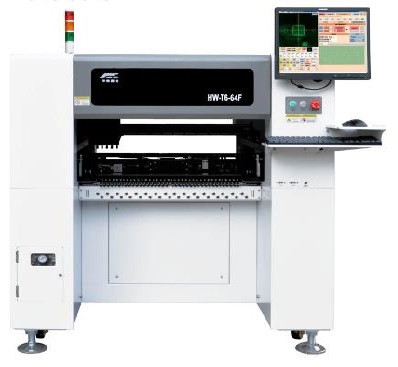

Внешний вид:

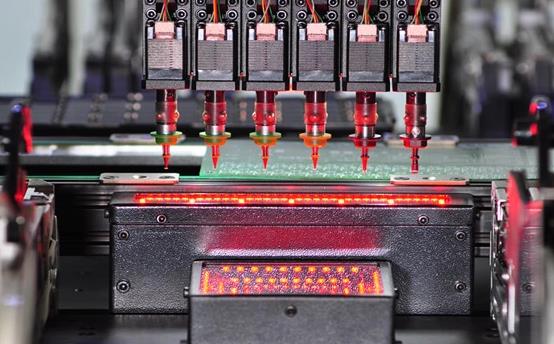

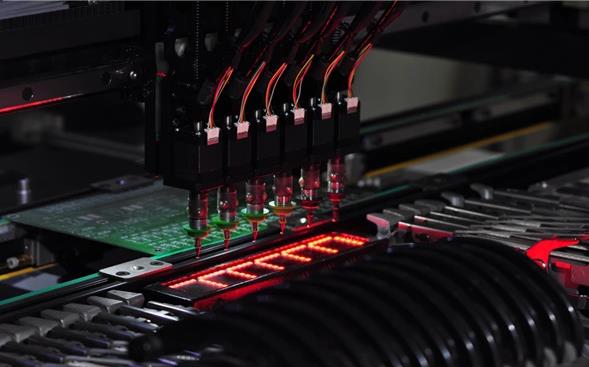

6 высокоскоростных камер для распознавания различных компонентов одновременно

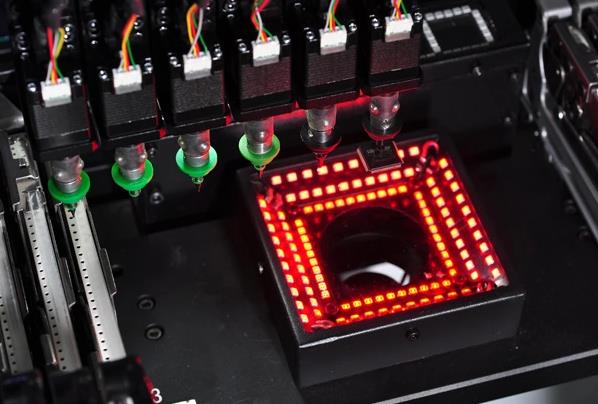

Высокоточная камера Sony для распознавания больших компонентов

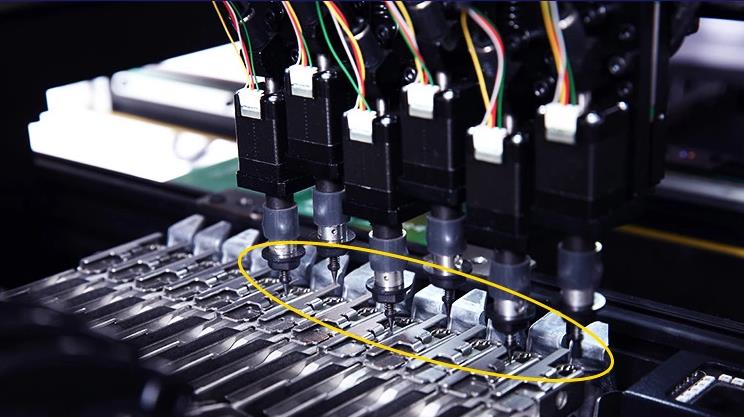

Синхронный захват компонентов (четными и нечетными головами)

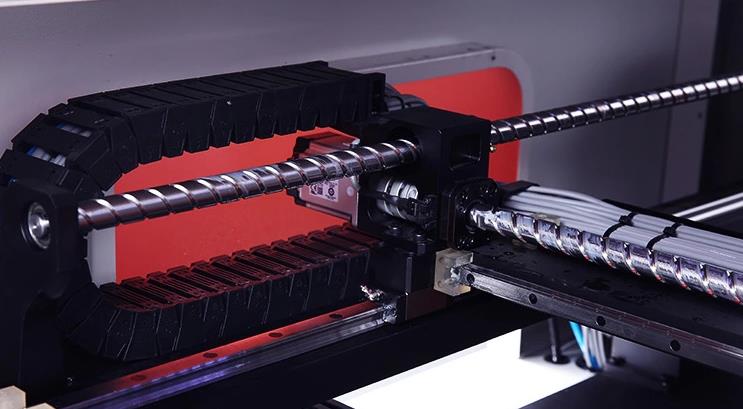

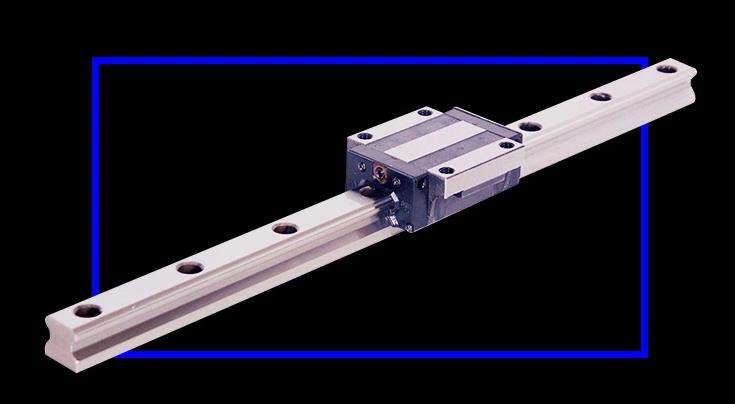

Линейные направляющие и ШВП производства Тайвань. Сервопривода Panasonic

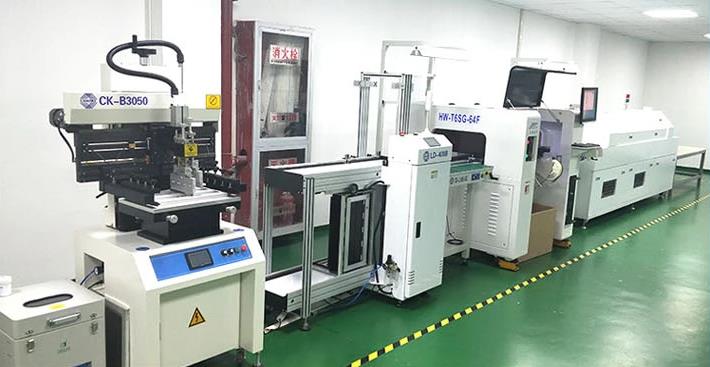

Конвейер и SMEMA интерфейс позволяют установщику работать в линии.
Характеристики
| Модель | HW-T6-64F |
|---|
| Максимальный размер платы |
500*370мм |
| Количество установочных головок |
6шт |
| Перемещение рабочих головок по оси Z |
20мм |
| Скорость установки (максимальная) |
12 000 комп/час |
| Скорость установки чипов (реальная) |
9 600 комп/час |
| Точность монтажа |
0,01мм |
| Демпфирование вакуумного захвата (подпружиненное сопло) |
4,5мм |
| Электропитание |
220В, 50 Гц, 500Вт |
| Питание сжатым воздухом |
0,6-0,7 МПа |
| Режим распознавания компонентов |
Синхронный, всех 6-ти головок одновременно |
| Количество камер |
6шт высокоскоростных, 1шт высокоточная, 1шт реперная; |
| Вес |
500кг |
| Устанавливаемые компоненты |
0201-40*40мм, шаг выводов ≥0,3мм (*для 0201 желательно использовать электронный питатель) |
| Число питателей 8мм |
64шт (CL питатели YAMAHA) |
| Количество поддонов для микросхем |
6 |
| Доступные питатели |
8мм, 12мм, 16мм, 24мм, 32мм, вибропитатель |
| Сервомоторы |
Panasonic |
| Линейные направляющие и ШВП |
Тайвань |
| Генераторы вакуума |
Высокоскоростные клапана, Япония |
| Габариты |
1450×1370×1550мм |
| Управление системой |
Встроенный ПК |
| Возможная высота компонента |
≤7mm |
Комплект поставки:
— Установщик HW-T6-64F;
— Монитор, клавиатура, мышь;
— Комплект вакуумных захватов;
— Комплект калибровочных насадок;
— Комплект для крепления матричного поддона;
— Корзина для сброса компонентов;
— Инструкция по эксплуатации.
