Полуавтоматический установщик SMD компонентов TVM802A / TVM802B

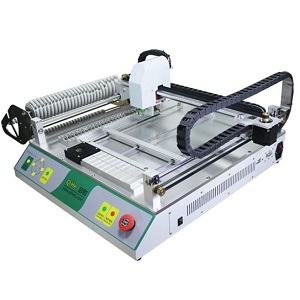

Самый простой и удобный установщик для опытных образцов или начинающих предприятий. TVM802A является базовой моделью, имеет 29 питателей, перемещение портала осуществляется шаговыми моторами. Данная модель самая популярная на рынке благодаря высокой производительности и низкой стоимости. 2 установочные головы и 2 CCD камеры обеспечивают быструю и точную сборку изделия. TVM802В выполнен на той же базе что и TVM802A, но с добавлением дополнительной базы питателей, вследствие чего привело к уменьшению максимального размера платы.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Полуавтоматический установщик SMD компонентов TVM802A / TVM802B разработан специально для небольших производств. Они с легкостью заменяют ручной монтаж, оставляя человеку лишь доустановку сложных или крупных компонентов. Установщики легко и просто программируются, легко обслуживаются и не требуют больших навыков от оператора.

К основным преимуществам можно отнести:

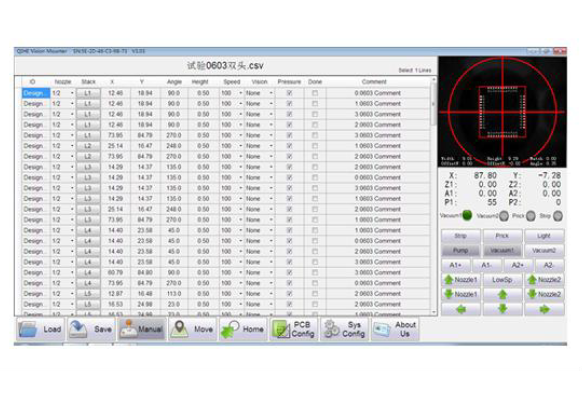

— удобный и понятный интерфейс

— возможность загрузки файла с координатами

— камера для центрирования компонентов

— камера для распознавания реперов

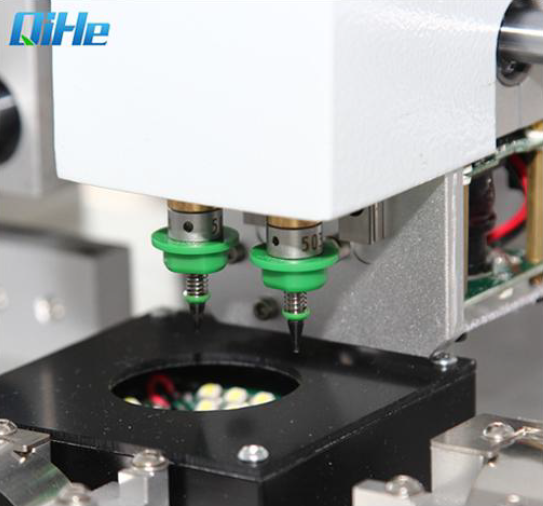

— 2 установочные головы

— вакуумные захваты с японского автомата JUKI

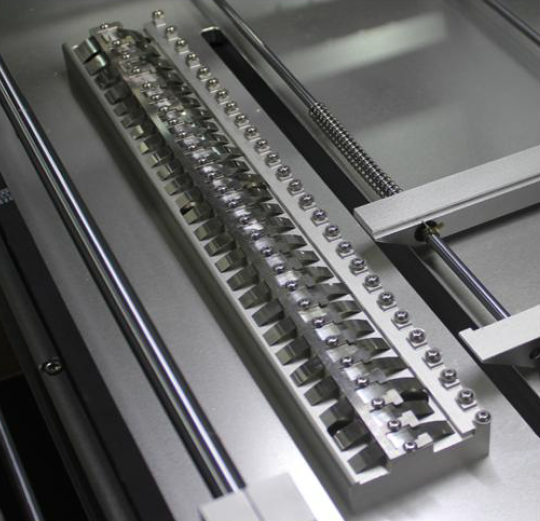

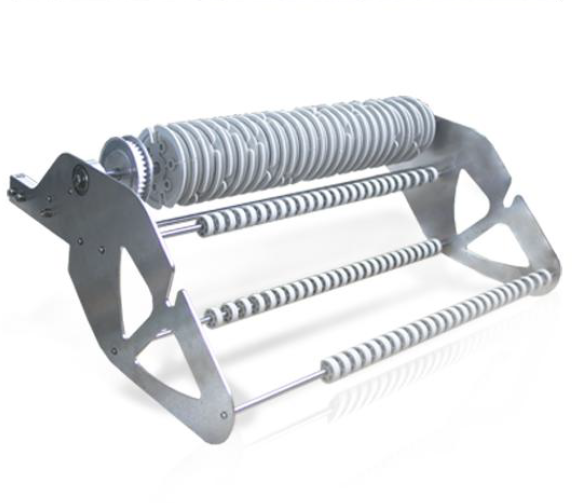

— встроенные питатели TVM802A (8мм – 25 шт, 12 мм – 3шт，16 мм – 1шт.)

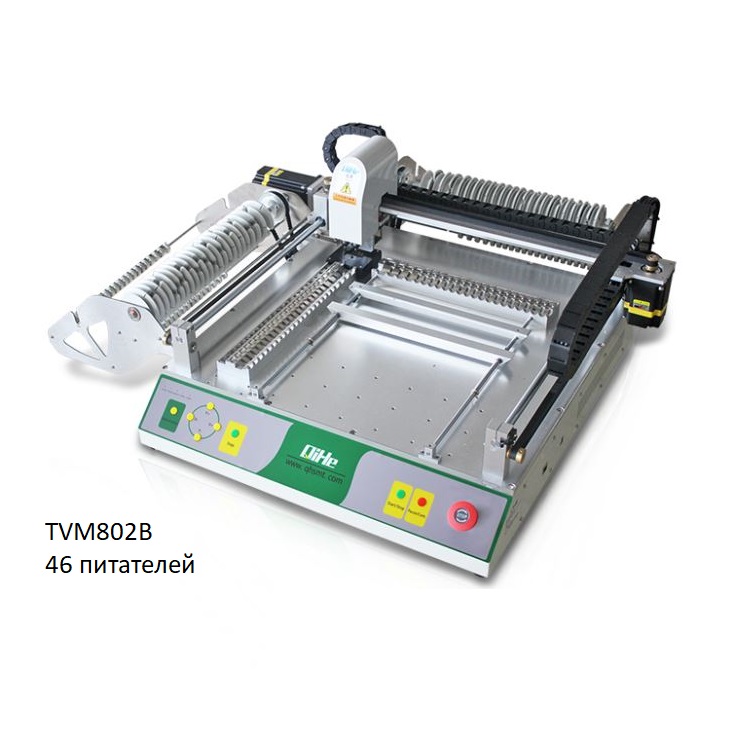

— встроенные питатели TVM802B (8мм – 38 шт, 12 мм – 6шт，16 мм – 2шт.)

— встроенные вакуумные помпы (не требуется питание сжатым воздухом)

Характеристики

Модель	TVM802A	TVM802В
Максимальный размер платы	2020мм~340340мм	2020мм~260340мм
Область перемещения XY	395*450мм
Область перемещения Z	12.5мм
Количество установочных голов	2шт
Скорость установки (без центрирования)	6500 комп/час
Скорость установки (с центрированием)	5500 комп/час
Точность монтажа	0.025мм
Устанавливаемые компоненты	0402-5050; SOP; TQFP; QFN и т.д.
ип упаковки компонентов	лента, пенал, россыпь, матричный поддон
Видеосистема	2 видеокамеры
Тип приводов	высокоточные шаговые моторы
Управление системой	внешний компьютер
Количество питателей	29шт (8мм – 25 шт, 12 мм – 3шт，16 мм – 1шт.)	46шт (8мм – 38 шт, 12 мм – 6шт，16 мм – 2шт.)
Насосы	1 вакуумная помпа, 1 насос
Контроль вакуума	датчик вакуума
Электропитание	1 фаза, 220В, 125Вт
Габариты автомата (ДШВ)	940640330мм	940940330мм
Габариты упаковки (ДШВ)	1070770420мм
Вес	39кг	41.5кг
Вес в упаковке	60кг	66кг

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
