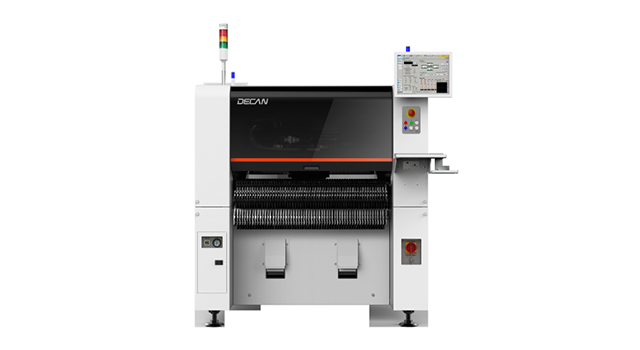

Установщик электронных компонентов Hanwha DECAN F2

Модели серии DECAN могут работать с широким спектром компонентов и максимизировать производительность с помощью различных систем переноса печатных плат.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Производительность

Двухконвейерная система передачи печатных плат

Обеспечивает сокращение времени загрузки/разгрузки печатных платт, загружая печатную плату на противоположный конвейер и оставляя ее в режиме ожидания во время работы (производительность увеличивается на 15% по сравнению с одним конвейером)

Гибкое производство

Поддержка модульной конвейерной системы для различных производственных требований

Позволяет оптимально комбинировать конвейерные модули за счет применения модульного конвейера, заменяемого на месте (Shuttle ↔ Dual).

Высокая точность

Распознавание метки полярности на нижней части компонента с помощью трехступенчатого 3D-освещения.

Характеристики

Модель		DECAN F2
Выравнивание		Fly Camera Камера распознавания компонентов на лету + фиксированная камера Fix Camera (опция)
Количество шпинделей		10 шпинделей x 2 портальных
Скорость установки компонентов		80000 комп./час
Точность размещения	Chip	±40 μm @ Cpk ≥ 1.0
	IC	±30 μm @ Cpk ≥ 1.0
Диапазон компонентов	Fly Camera	0402 ~ □16 mm
	Fix Camera	~□42 mm (Standard) ~□55 mm (MFOV) ~ L75 mm Connector (MFOV)
	Макс. Высота	10 mm (Fly) 15 mm (Fix)
Размер печатной платы (мм)	Минимальный	Д50 х Ш40
	Максимальный одиночный рял	~ Д510 x Ш460 (стандарт) ~ Д1200 x Ш460 (опция) ~ Д1500 x Ш460 (опция)
	Максимальный двойная полоса	~ Д510 x Ш250 (Стандарт) ~ Д510 x Ш280 (опция) ~ Д1200 x Ш250 (опция)
Толщина печатной платы (мм)		0,38 ~ 4,2
Емкость питателя (стандарт 8 мм)		120 шт./112 шт. (доп-тележка)
Электропитание		3ф, АС 200/208/220/240/380/415В ±10%, 50/60Гц, 5.0 кВт макс.
Пневмопитание		5,0 ~ 7,0 кгс/см2 50 Нℓ/мин
Вес (кг)		1800
Размер (мм)		Д1430 x Г1740 x В1485

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
