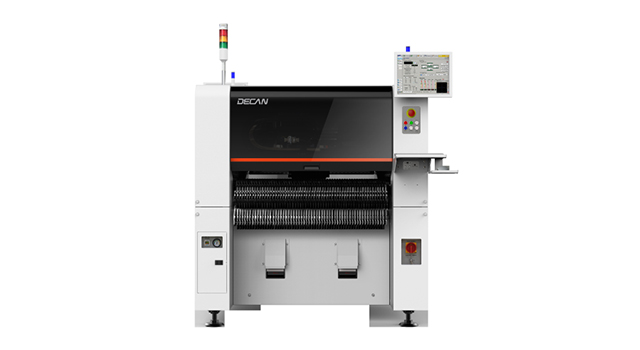

Установщик электронных компонентов Hanwha DECAN L2

Модели серии DECAN могут работать с широким спектром компонентов и максимизировать производительность с помощью различных систем переноса печатных плат.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Высокая универсальность

Предназначен для установки компонентов нестандартной формы, а также светодиодов и светодиодных линз.

Повышает качество установки компонентов за счет распознавания полярности светодиодов, различных форм и положения. Запатентованная система установки линз для светодиодов.

Гибкое производство

Машина подходит для сборки больших печатных плат, модификацию со стандартной платы на большую можно произвести на месте.

Максимальный размер печатной платы 1200 x 460 мм.

Высокая производительность

Высокая скорость распознавания реперных точек на печатной плате.

С оптимизированная траекторию движения для распознавания реперных точек для сокращения времени монтажа

Производительность

Снижение времени цикла сборки за счет передачи информации «Bad Marks» от первой машины к последующей.

Модель		DECAN L2
Выравнивание		Fly Camera Камера распознавания компонентов на лету + фиксированная камера Fix Camera (опция)
Количество шпинделей		6 шпинделей x 2 портальных
Скорость установки компонентов		56000 комп./час
Точность размещения	Chip	±40 мкм при Cpk ≥ 1,0
	IC	±30 мкм при Cpk ≥ 1,0
Диапазон компонентов	Fly Camera	0402 ~ □21 мм
	Fix Camera	~□42 мм (стандарт) ~□55 мм (MFOV) ~ Разъем L75 мм (MFOV)
	Макс. Высота	12 мм (летающий) 25 мм (фиксированный)
Размер печатной платы (мм)	Минимальный	Д50 х Ш40
	Максимальный одиночный рял	~ Д510 x Ш460 (стандарт) ~ Д1200 x Ш460 (опция) ~ Д1500 x Ш460 (опция)
	Максимальный двойная полоса	~ Д510 x Ш250 (стандарт) ~ Д1200 x Ш250 (опция)
Толщина печатной платы (мм)		0,38 ~ 4,2
Емкость питателя (стандарт 8 мм)		120 шт./112 шт. (доп-тележка)
Электропитание		3ф, АС 200/208/220/240/380/415В ±10%, 50/60Гц, 5.0 кВт макс.
Пневмопитание		5,0 ~ 7,0 кгс/см2 50 Нℓ/мин
Вес (кг)		1800
Размер (мм)		Д1430 x Г1740 x В1485

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
