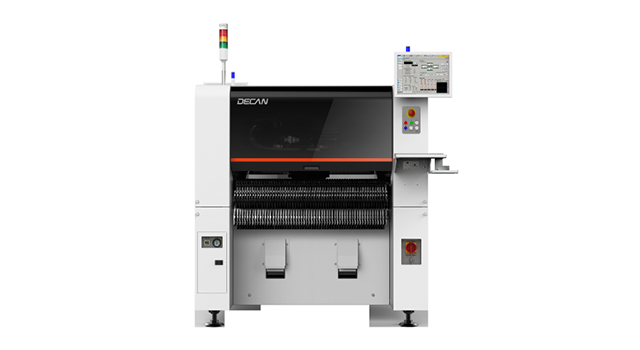

Установщик электронных компонентов Hanwha DECAN S2

Модели серии DECAN могут работать с широким спектром компонентов и максимизировать производительность с помощью различных систем переноса печатных плат.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Высокая производительность

Увеличенная скорость и точность установки чипов (03015) благодаря двухконвейерной системе перемещения печатных плат (производительность увеличивается на 15% по сравнению с одноконвейерной системой)

Высокая надежность

Двойной сервопривод и линейные привода оси Y обеспечивают высокую точность, низкий уровнь шума и вибрации.

Поддержка модульной конвейерной системы для различных производственных требований

Позволяет оптимально комбинировать конвейерные модули за счет применения модульного конвейера, заменяемого на месте.

Простое управление

Повышает удобство работы с программным обеспечением машины

Простое и удобное в работе программное обеспечение. Встроенный оптимайзер для быстрого создания и редактирования программы для сборки печатной платы.

Характеристики

Модель		DECAN S2
Выравнивание		Fly Camera Камера распознавания компонентов на лету + фиксированная камера Fix Camera (опция)
Количество шпинделей		10 шпинделей x 2 портальных
Скорость установки компонентов		92 000 комп./час
Точность размещения	Chip	±28 мкм при Cpk ≥ 1,0 (чип 03015)
	IC	±30 мкм при Cpk ≥ 1,0
Диапазон компонентов	Fly Camera	03015 ~ □12 мм
	Fix Camera	~□42 мм (стандарт) ~□55 мм (MFOV) ~ Разъем L75 мм (MFOV)
	Макс. Высота	10 мм (Fly camera) 15 мм (Fix camera)
Размер печатной платы (мм)	Минимальный	Д50 х Ш40
	Максимальный одиночный рял	~ Д510 x Ш460 (стандарт) ~ Д1200 x Ш460 (опция) ~ Д1500 x Ш460 (опция)
	Максимальный двойная полоса	~ Д510 x Ш250 (Стандарт) ~ Д510 x Ш280 (опция) ~ Д1200 x Ш250 (опция)
Толщина печатной платы (мм)		0,38 ~ 4,2
Емкость питателя (стандарт 8 мм)		120 шт./112 шт. (доп-тележка)
Электропитание		3ф, АС 200/208/220/240/380/415В ±10%, 50/60Гц, 5.0 кВт макс.
Пневмопитание		5,0 ~ 7,0 кгс/см2 50 Нℓ/мин
Вес (кг)		1800
Размер (мм)		Д1430 x Г1740 x В1485
