Установщик компонентов YRM10

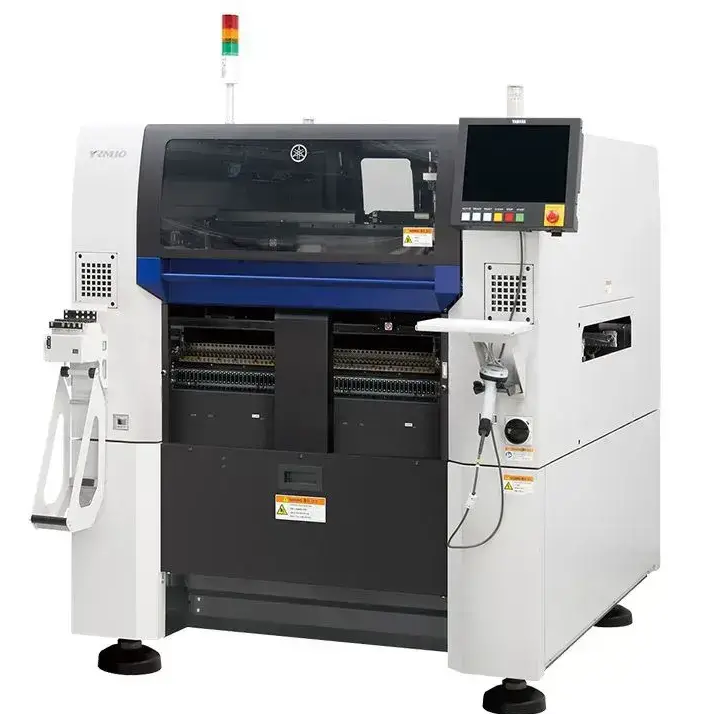

YRM10 YAMAHA – компактный высокоскоростной установщик компонентов. Автомат представляет собой эффективное бюджетное решение. Оснащен технологиями серий автоматов YRM. Может быть использован как модульный установщик в линии для повышения производительности.

Особенности и преимущества

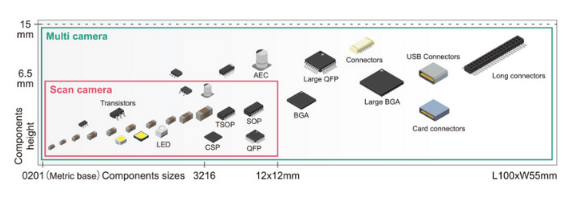

Внешний вид камеры

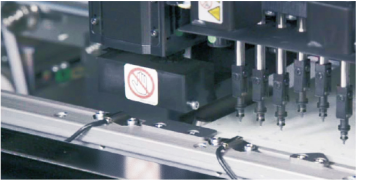

На передней части установочной головы установлена камера для распознавания компонентов, позволяющая идентифицировать их по принципу «на лету».
Исключая маршрут перемещения компонента для распознавания, повышается производительность.

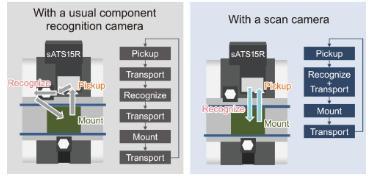

Разница методов распознавания обычного (слева) и нового со сканирующей камерой (справа)

На передней части установочной головы установлена камера для распознавания компонентов, позволяющая идентифицировать их по принципу «на лету».
Исключая маршрут перемещения компонента для распознавания, повышается производительность.



Принцип камеры бокового вида

Камера бокового вида определяет типичные ошибки захвата (неверная ориентация, смещение и т.д.) для производства бездефектной продукции

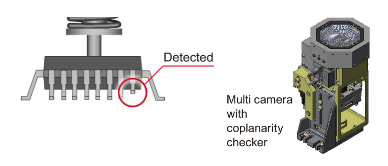

Машина оснащена камерой проверки комланарности выводов микросхемы для предотвращения дефектов пайки



Система боковой подсветки и проверки выводов BGA

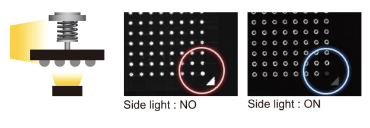

С помощью боковой подсветки при проверке камерой можно легко обнаружить отсутствия шариковвых выводов на компонентах BGA

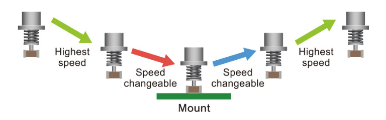

Высокая производительность автомата достигается за счет регулировки скорости перемещения насадки с компонентом - бли



Ультратонкие питатели серии ZSR

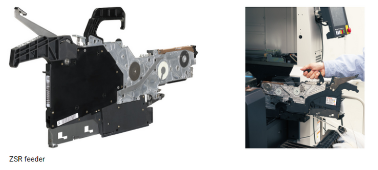

Ультратонкие и легкие питатели серии ZSR снижают нагрузку на оператора и делают обращение с оснастком простым.



Система мониторинга остатков компонентов в машине

С помощью системы мониторинга остатков компонентов



Компактный шаттл-трей sATS15R

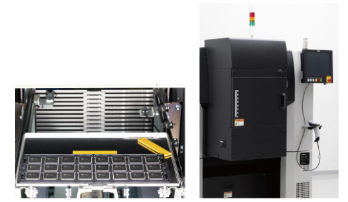

Автомат установки YRM10 может использовать шаттл-трей питатель, который имеет компактные размеры и позволяет устанавливать до 15 матричных поддонов за одну заправку.



Магазин для насадок

Насадки могут легко автоматически меняться за счет магазина прямо в процессе сборки. Конструкция магазина позволяет извлекать его из машины для более удобного технического обслуживания.



Процедура проверки и очистки насадки

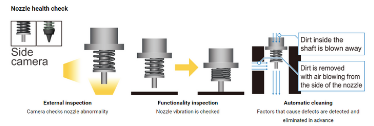

Станция обдува насадок обеспечивает чистые каналы внутри насадки и более длительное время жизни и качество сборки. Вибрация насадки и ее внешний вид автоматически контролируются камерой.

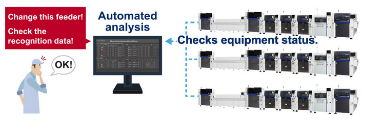

Система обратной связи питателей

Система обратной связи от питателя подскажет на какой элемент обратить внимание, чтобы вовремя спланировать обслуживание или ремонт, во избежание больших потерь

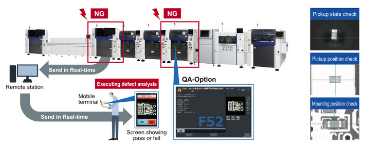

Обратная связь от АОИ перед печью

Система обратной связи с АОИ перед оплавлением компонентов сообщит о дефекте и остановит установщик до устранения дефекта оператором

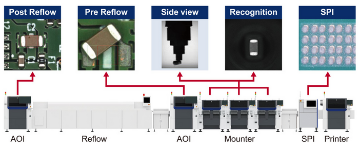

Обратная связь в процессе

Позволяет своевременно получать все изображения для распознавания компонентов при монтаже и на протяжении всего производственного процесса без каких-либо затрат. Обеспечивает мощную поддержку для анализа качества монтажа компонентов.

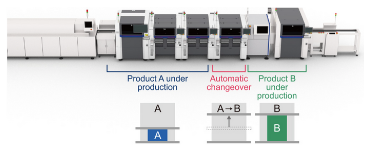

Автоматическая переналадка

В автомате доступна функция автматической переналадки с продукта на продукт. Пока в последнем установщике в линии собирается последняя плата предыдущего продукта, в первом установщике уже может идти переналадки или даже собираться уже другая плата
