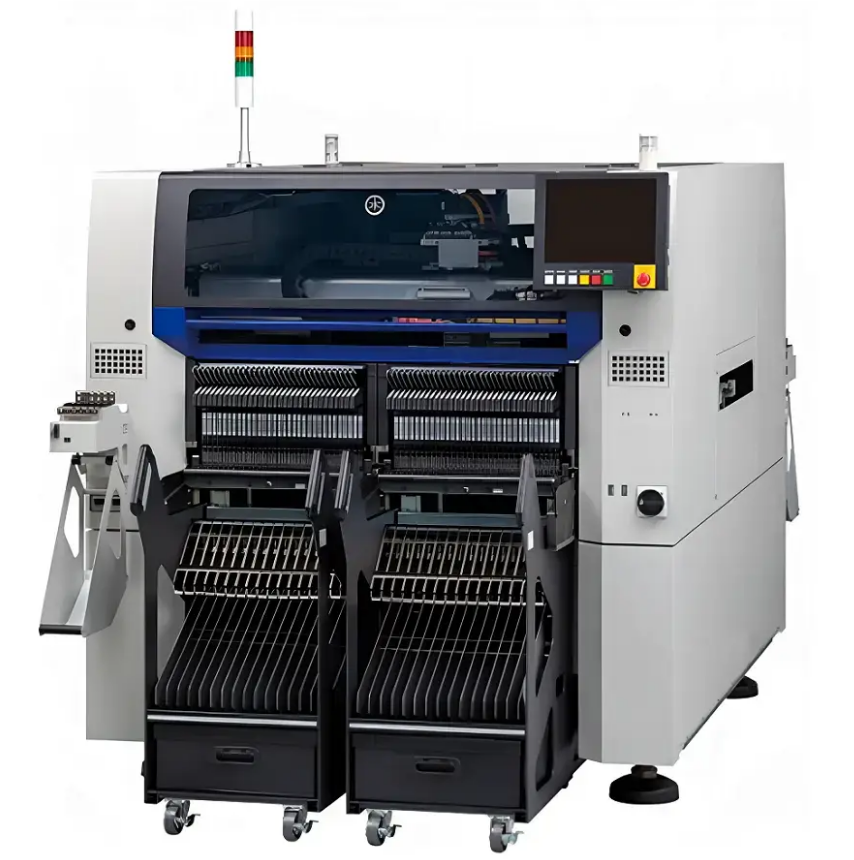

YRM20 YAMAHA - универсальный установщик для поверхностного монтажа, обеспечивающий потрясающую производительность и гибкость! В зависимости от требований заказчика скорость установки можно варьировать от 115 до 17,5 тыс компонентов в час, делая упор на процесс чипшутинга или наоборот установки высокоточных компонентов. Набор стандартных опций уже обеспечивает высочайшее качество установки. Установщик гибкий в своей конфигурации и последующей эксплуатации.
Особенности и преимущества
RM голова
Высокоскоростные роторные головки в сочетании с двухпортальной конструкцией машины дают высочайшие результаты по скорости установки в своем классе – до 115 000 комп/час!

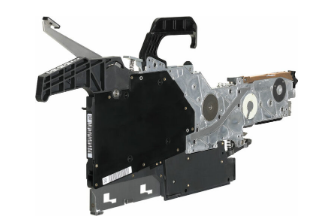

ZSR питатель
Серия питателей ZSR со значительно улучшенной скоростью передачи компонентов. Поддерживается сверхскоростной захват компонентов головой RM, что обеспечивает высокую производительность.
Питатель с автоподачей новой ленты
Для подачи компонентов в ленте достаточно просто вставить еев питатель без остановки машины. Установка двух катушек позволяет выровнять время подачи компонентов, сводя к минимуму риск остановки линии из-за перебоев в подаче компонентов.
Двухступенчатный конвейер
В машине использован двухступенчатый конвейер, позволяющий собирать платы шириной до 510 мм. Двуступенчатая система конвейера позволяет значительно сократить потери на перемещение платы внутрь машины и сократить время цикла.
Перегрузочное движение
Использует технологию overdrive motion от Σ, которая сводит к минимуму расстояние между двумя головками для достижения более высокой эффективности производства и повышенной скорости установки

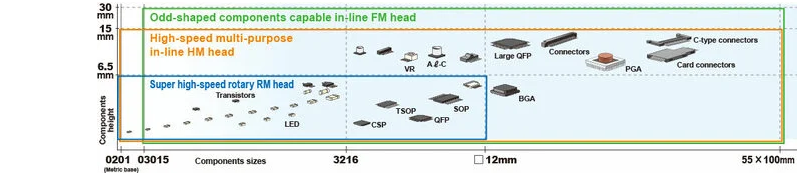

Диапазон компонентов для установки
НМ голова, FM голова, RM голова
Доступны три типа головок, которые позволяют достичь еще большей гибкости "решения с одной головкой", позволяющего использовать широкий спектр компонентов при сохранении высокой скорости без замены головки.
Голова HM: универсальный тип высокоскоростных головок, позволяющий устанавливать компоненты от 0201 до 55х100 мм и высотой до 15 мм
Голова FM: голова обрабатывает широкий спектр компонентов - от сверхмалых чипов размером 03015 мм до сверхбольших компонентов размером 55 x 100 мм и высоких компонентов высотой до 28 мм.
Голова RM: голова роторного типа, которая используется для чипшутинга. Имеет 12 насадок для сверхбыстрой установки компонентов
Конфигурации машин
Использование общей платформы позволяет выбирать между 1-портальный и 2-портальный осью для настройки оси X в соответствии с производственным режимом и возможностями монтажа.

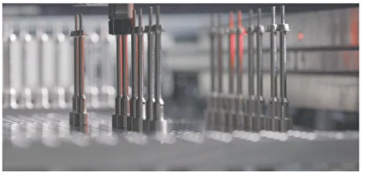

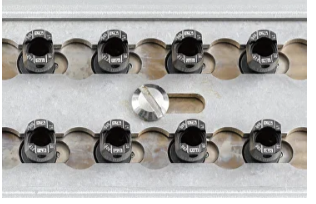

Малоударная насадка обеспечивает высококачественный монтаж.
Легкие насадки являются необходимым условием для обеспечения высокоскоростного монтажа с минимальными ударами, что особенно важно при монтаже сверхмалых компонентов рядом друг с другом в узких пространствах. Они поставляются с идентификаторами и улучшенными функциями обслуживания

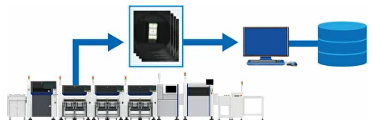

Схема аккумулирования данных
Позволяет своевременно получать все изображения для распознавания компонентов при монтаже и на протяжении всего производственного процесса без каких-либо затрат. Обеспечивает мощную поддержку для анализа качества монтажа компонентов.

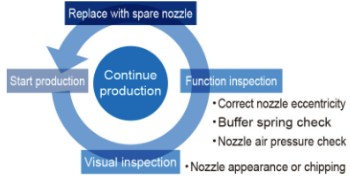

Цикл диагностики насадки
Функции самодиагностики и самовосстановления постоянно поддерживают насадки и питатели в чистом состоянии для непрерывного производства высококачественной продукции.
Встроенная верификаци LCR позволит контролировать номиналы пассивных компонентов, которые установливаются на печатную плату, обеспечивая качество продукции
Шаттл-трей eATS30
Шаттл-трей eATS30 для матричных поддонов вмещающий до 30 поддонов. Обеспечивает бесперебойную подачу компонентов в поддонах. Упрощает процесссмены поддонов и обеспечивает непрерывное производство.
Компактный шаттл-трей cATS10R
Компактный шаттл-трей cATS10R для компонентов в матричных поддонах обеспечит стабильную подачу компонентов и сохранит рабочее пространство.
Система автоматической замены пинов поддержки
Система автоматической пинов поддержки существенно сократит время на переналадку
| Голова |
RM |
HM |
FM |
| Минимальные размеры платы для сборки |
Д (50) х Ш (50) мм
Для всех типов конвейеров |
| Максимальные размеры платы для сборки |
Для однопортальной:
Д (510) х Ш (510) мм — стандарт,
Д (810) х Ш (510) мм — опция
Для двухпортальной:
Д (810) х Ш (510) мм — при одной плате,
Д (380) х Ш (510) мм — при двух |
| Толщина платы |
От 0,4 до 4 мм |
| Компоненты для установки |
от 0201 до Ш 12×Д 12 мм, высота ≤ 6,5 мм |
от 0201 до Ш 55×Д 100 мм, высота ≤ 15 мм |
от 03015 до Ш 55×Д 100 мм, высота ≤ 30 мм |
| Скорость установки |
115 000 / 57 500 комп/ч |
98 000 / 49 000 комп/ч |
35 000 / 17 500 комп/ч |
| Точность установки |
±25 мкм при 3σ |
±25 мкм при 3σ |
±35 мкм при 3σ |
| Количество насадок |
18 |
10 |
5 |
| Питатели |
Фиксированный: до 128 шт (8 мм)
С тележкой: до 128 шт
Матричный: до 60 поддонов (2 × eATS30) |
| Электропитание |
Трёхфазное, 200–416В ±10%, 50/60 Гц |
| Сжатый воздух |
≥ 0,45 МПа, сухой чистый воздух |
| Габариты машины |
Д×Г×В: 1374×1948×1445 мм |
| Вес машины |
Однопортальная: ~2150 кг
Двухпортальная: ~2250 кг |
| Производитель |
YAMAHA |
