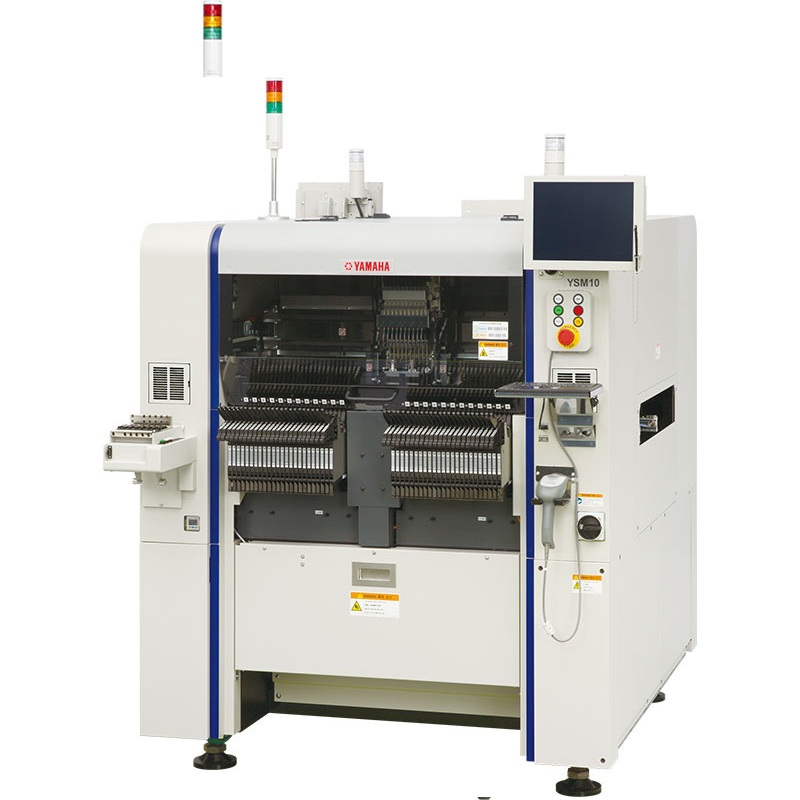

Установщик компонентов YSM10

Компактный высокоскоростной установщик компонентов Yamaha YSM10 со скоростью установки компонентов от 31 до 46 тыс компонентов в час. В машине применяется однопортальная система с одним типом установочной головы. Установщик имеет наилучшие показатели по скорости и точности установки в своем классе. Технические характеристики машины позволяют использовать его и как высокоскоростной установщик чипов (с минимальным размером для установки 03015) и как установщик микросхем с размерами компонента 55 × 100 мм по площади и 15 мм в высоту.

Особенности и преимущества

Мультикамера

Высокоскоростное и высокоточное распознавание компонентов линейным размером более 12 мм или высотой более 6,5 мм.

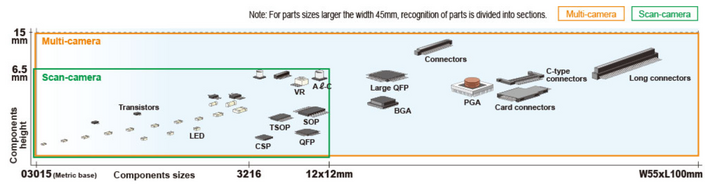

Диапазон компонентов для установки

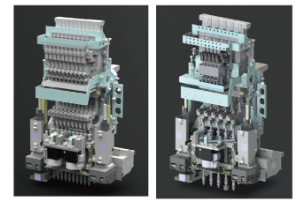

Установочная голова НМ-5 с компонентами BGA

Улучшенная производительность сканирующей камеры, что позволяет увеличить размер компонентов для высокоскоростного монтажа габаритами до 12 мм. Поддерживает распознавание шариков, например, для BGA, CSP и т.д.

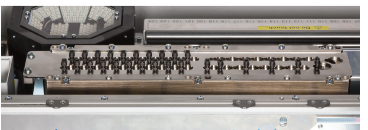

Магазин насадок

Наличие магазина сменных насадок позволяет автоматически менять насадки в процессе сборки



Шаттл-трей sATS15

Возможна установка специального шаттл-трея для компонентов в матричных поддонах. Возможно установить одновременно до 15 поддонов

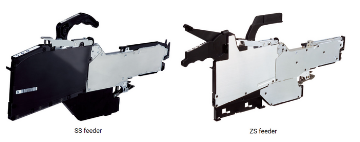

Питатели серий SS (слева) и ZS (справа)

Используются типы интеллектуальных питателей серий ZS и SS, которые полностью подходят для машин серий YS

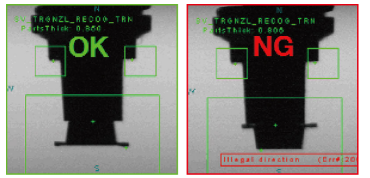

Пример распознавания захвата: слева верный захват, справа неверный захват (перевернут компонент)

Устраняет ошибки при монтаже, обнаруживая наличие или отсутствие компонента, а также его ориентацию.

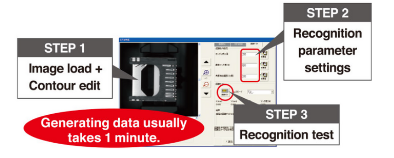

Алгоритм «Умного распознавания»

Предотвращает ошибки распознавания за счет применения функции «умного распознавания» (smart recognition), которая позволяет легко генерировать данные для деталей сложной формы.

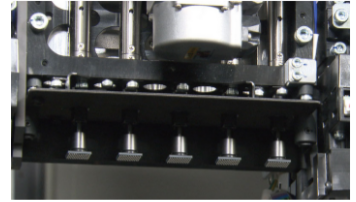

Станция продувки насадок (для головы НМ-5)

Штоки насадок автоматически очищаются, что позволяет поддерживать машину в хорошем состоянии в течение длительного времени. Функция проверки работоспособности насадок включает автоматические процессы восстановления, такие как продувка, и функцию защиты, предотвращающую использование неисправных насадок.
