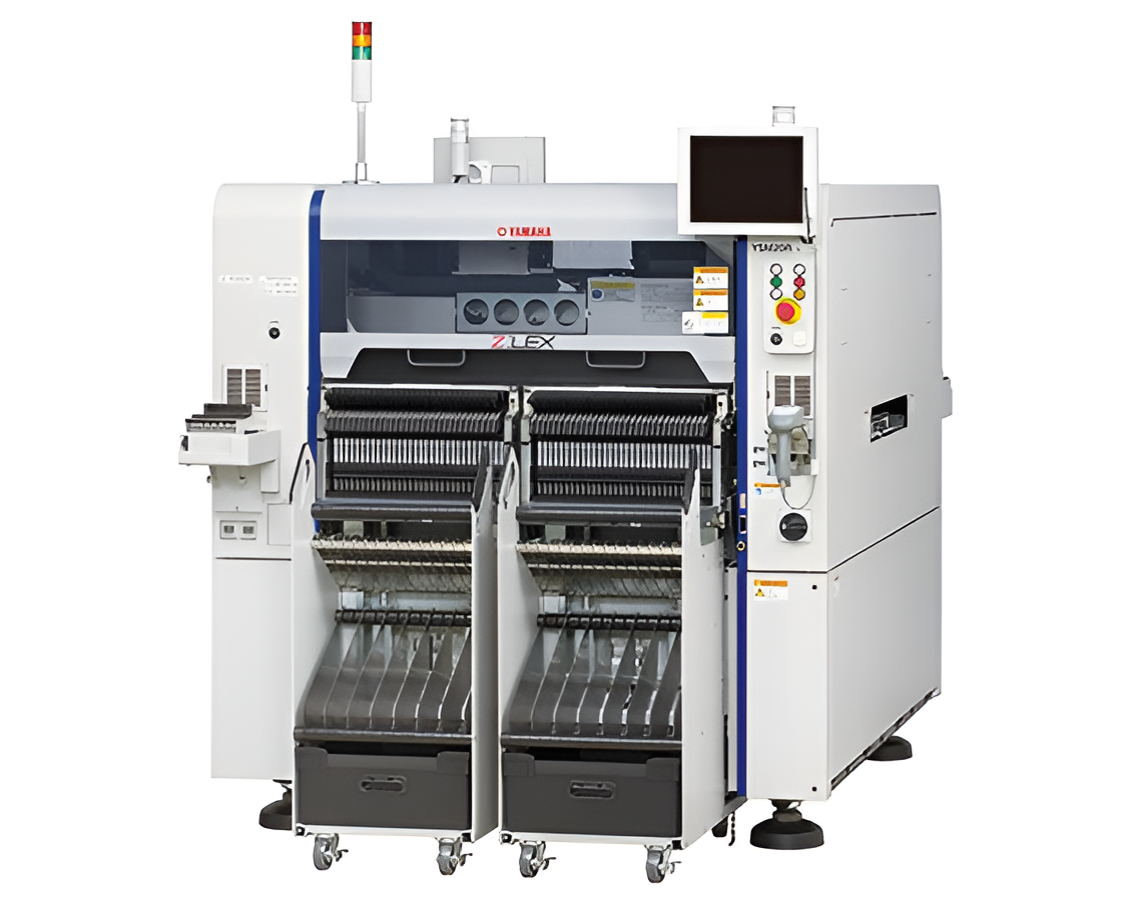

Универсальный установщик компонентов YSM20R с возможностью гибкой конфигурации под задачи заказчика. В зависимости от конфигурации машины можно получить высокоскоростной чипшутер с максимальной скоростью установки до 95 000 компонентов в час, а также высокоточный файн-питч установщик с отличной точностью установки всего в 25 микрон при Срк=1.
Установщик YSM20R позволяет монтировать как малые компоненты типономинала 0201 до больших компонентов с линейными размерами 55 х 100 мм.
Машина рекомендована для гибких производств с большим количеством переналадок и типономиналов компонентов.
Особенности и преимущества
Сборка тестовой платы для оценки скорости установки
Превосходная скорость установки компонентов до 95 000 компонентов в час

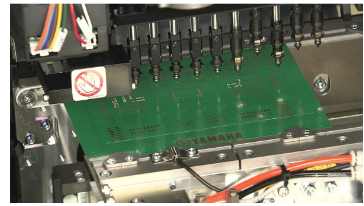

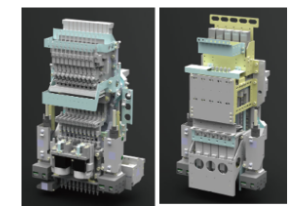

Голова HM, Голова FM
Доступны два типа головок, которые позволяют достичь еще большей гибкости "решения с одной головкой", позволяющего использовать широкий спектр компонентов при сохранении высокой скорости без замены головки.
Голова HM: универсальный тип высокоскоростных головок, позволяющий устанавливать компоненты от 0201 до 55х100 мм и высотой до 15 мм
Голова FM: голова обрабатывает широкий спектр компонентов - от сверхмалых чипов размером 03015 мм до сверхбольших компонентов размером 55 x 100 мм и высоких компонентов высотой до 28 мм.

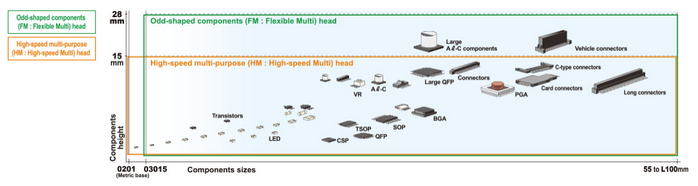

Диапазон компонентов для установки

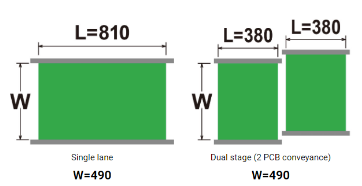

В установщике есть возможность использования одно- и двухсекционного конвейера (для плат до 810 мм и до 380 мм соответственно)

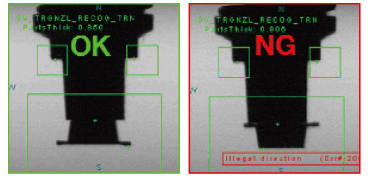

Пример распознавания захвата: слева верный захват, справа неверный захват (перевернут компонент)
Устраняет ошибки при монтаже, обнаруживая наличие или отсутствие компонента, а также его ориентацию.

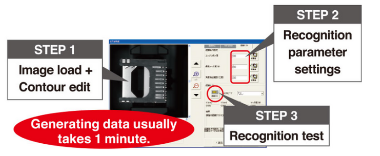

Алгоритм «Умного распознавания»
Предотвращает ошибки распознавания за счет применения функции «умного распознавания» (smart recognition), которая позволяет легко генерировать данные для деталей сложной формы.

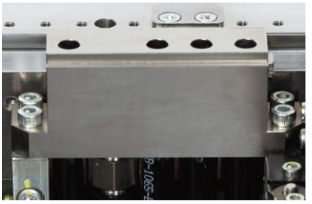

Станция очистки насадок
Станция очистки насадок позволяет сохранять их чистоту на длительный период работы

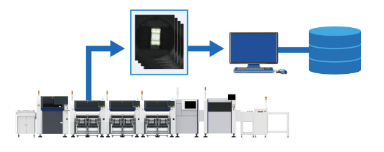

Схема аккумулирования данных
Позволяет своевременно получать все изображения для распознавания компонентов при монтаже и на протяжении всего производственного процесса без каких-либо затрат. Обеспечивает мощную поддержку для анализа качества монтажа компонентов.
Питатель-шаттл для матричных на 30 поддонов
В дополнение к sATS30 и cATS10, автоматическим питетелям для матричных поддонов, в линейку продуктов был добавлен sATS30NS, который позволяет производить замену поддонов в автоматическом режиме. Подача поддонов в магазин завершается простой установкой новых поддонов взамен пустых, которые извлекаются простым нажатием кнопки. В процессе настройки можно сразу установить поддоны.

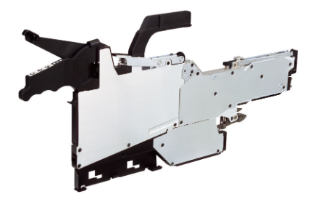

Питатель с автозаправкой ленты
Для подачи компонентов в ленте достаточно просто вставить еев питатель без остановки машины. Уникальная технология Yamaha с открытым центром значительно сокращает ошибки при захвате компонентов, которые возникают из-за статического электричества и остатков от ленты при отслоении.
ZSR ультратонкий питатель
ZSR – серия сверхтонких и сверхлегких электрических интеллектуальных питателей, обеспечивающих высокую технологичность и снижающих нагрузку на операторов. Благодаря высокой прочности, удобство работы поддерживается без технического обслуживания в течение длительного периода времени.
| Модель |
YRM20R |
| Минимальные размеры платы для сборки |
Д (50) × Ш (50) мм
Для всех типов конвейеров |
| Максимальные размеры платы для сборки |
Для односекционного конвейера:
Д (810) × Ш (490) мм
Для двухсекционного конвейера:
При одновременной сборке 1 платы: Д (810) × Ш (490) мм
При одновременной сборке 2 плат: Д (380) × Ш (490) мм |
| Толщина платы |
От 0,4 до 4 мм |
| Компоненты для установки |
Голова HM (High-Speed Multi):
От 0201 (метрическая система) до Ш (55) × Д (100) мм, высота до 15 мм
Голова FM (Flexible Multi), компоненты сложной формы:
От 03015 до Ш (55) × Д (100) мм, высота до 28 мм |
| Скорость установки |
1. При 2 порталах и головах HM — 95 000 комп/ч
2. При 1 портале и голове HM — 45 000 комп/ч
3. При 2 порталах и головах FM — 63 500 комп/ч
4. При 1 портале и голове FM — 27 000 комп/ч
(Замеры проведены при оптимальных условиях, определённых Yamaha Motor) |
| Количество насадок |
Голова HM — 10 насадок
Голова FM — 5 насадок |
| Точность установки |
Чипы: ±35 мкм при 3σ
Микросхемы: ±25 мкм при 3σ |
| Количество питателей |
Фиксированный фидер-бар: до 140 шт (8 мм)
С тележками: до 128 шт (8 мм)
Матричный фидер: до 10 поддонов (cATS10), до 30 поддонов (sATS30) |
| Электропитание |
Сеть 3-фазного переменного тока:
200/208/220/240/380/400/416 В ±10%, 50/60 Гц |
| Сжатый воздух |
Не менее 0,45 МПа, сухой, чистый воздух |
| Габаритные размеры машины |
Д (1374) × Г (1857) × В (1445) мм
(без тележек) |
| Вес машины |
Примерно 2050 кг
(только основание без тележек) |
| Производитель |
YAMAHA |
