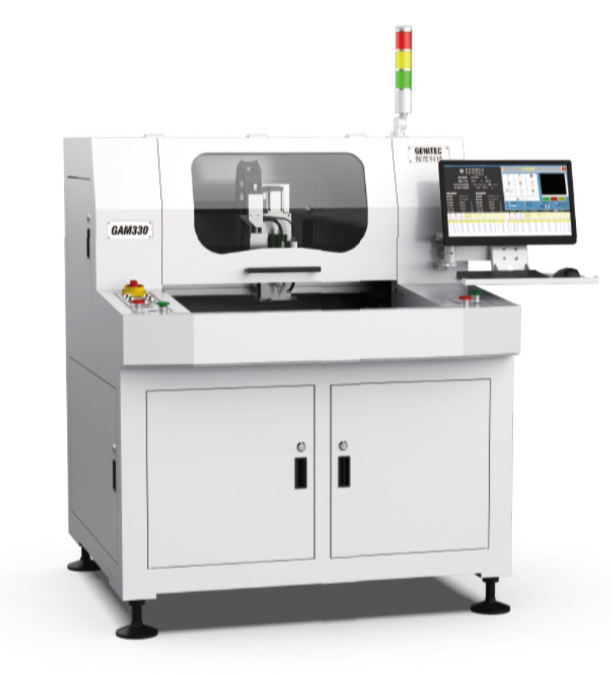

Автоматические роутеры Genitec серии GAM330

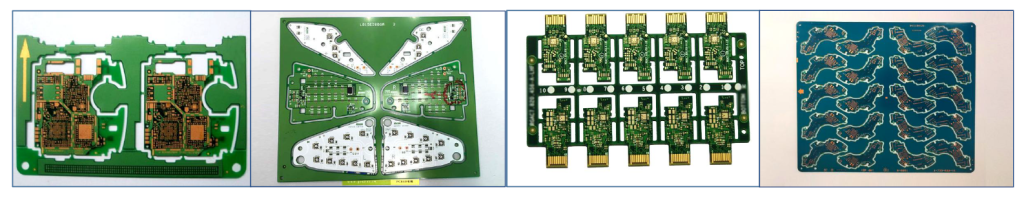

Автоматические роутеры – это устройства для разделения мультизаготовок печатных плат после сборки. В отличии от сепараторов для разделения используется не дисковый нож, а фрезерный инструмент, установленный на координатный робот. Такое устройство позволяет с высокой точностью и скоростью разделять даже самые чувствительные к механическому воздействию изделия. Помимо этого, робот позволяет перемещать инструмент не только по прямым линиям, но также делать резы с заданными углами и по окружности со скоростью до 1000 мм/с. Видеосистема, установленная в роутер помогает позиционировать инструмент при помощи реперных меток на плате и гарантирует точность реза в пределах ±0.05 мм, а серводвигатели и ШВП передача обеспечивают повторяемость до 0.01 мм. Разделение может осуществляться при помощи инструментов диаметром от 0.8 до 3 мм. Роутеры оснащены системой автоматической замены фрезерного инструмента, а также, опционально, системой автоматического распознавания диаметра инструмента, таким образом замена износившегося инструмента или подготовка роутера к работе над другой заготовкой не займет много времени, исключает человеческий фактор.

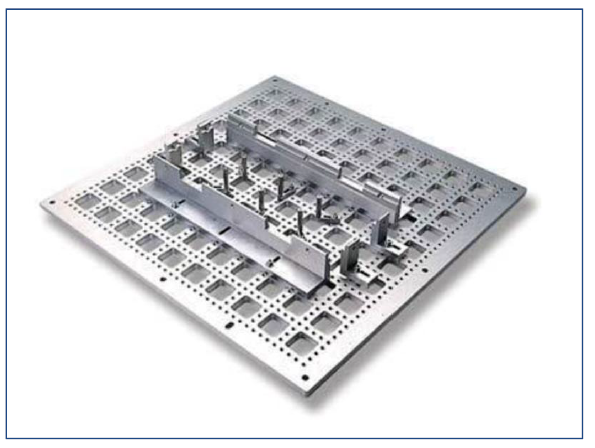

Для темпа обработки заготовок роутеры GAM330 используют два рабочих стола. Пока один стол находится в области работы фрезерного инструмента оператор может подготовить плату на другом столе. В качестве оснастки могут быть использованы перфопанели для размещения подпорок под плату, либо оснастка изготовленная специально для мультизаготовки.

Особенности GAM330:

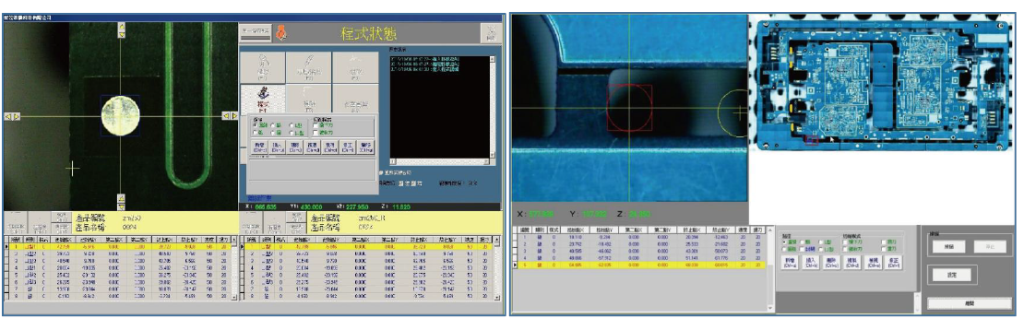

Автоматические роутеры оснащены высокоскоростной видеосистемой позиционирования инструмента, которая обеспечивает точность ±0.05 мм

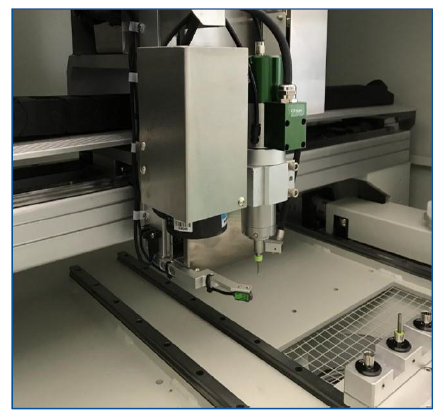

Система автоматической смены инструмента сокращает время переоснастки, и исключает ошибку оператора

Система серводвигателей и высокоточная ШВП передача обеспечивают скорость перемещения до 100 мм/с и точность повторения движения до 0.01 мм

Два рабочих стола позволяют устанавливать следующую заготовку без остановки работы фрезерного инструмента

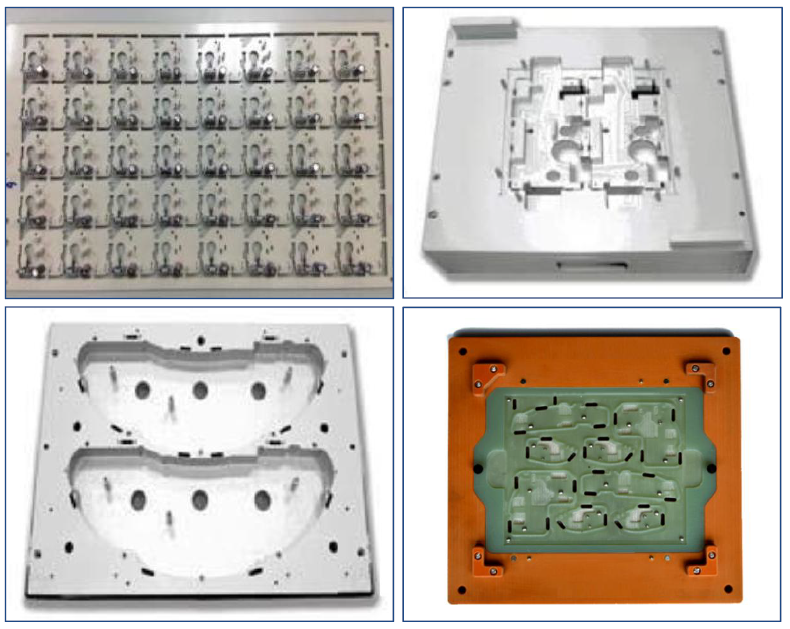

Оснастка может быть как универсальной, так и изготовленной специально под изделие
