Применение:
Резка печатных плат из стеклотекстолита, FR-4. Резка двухсторонних плат.
Основные особенности:
— за счет движущегося ножа во время резки, плата испытывает минимальное внутренне напряжение, вследствие чего минимизируется образование трещин припоя и повреждения компонентов.

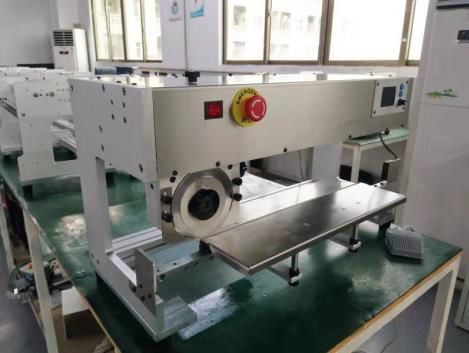

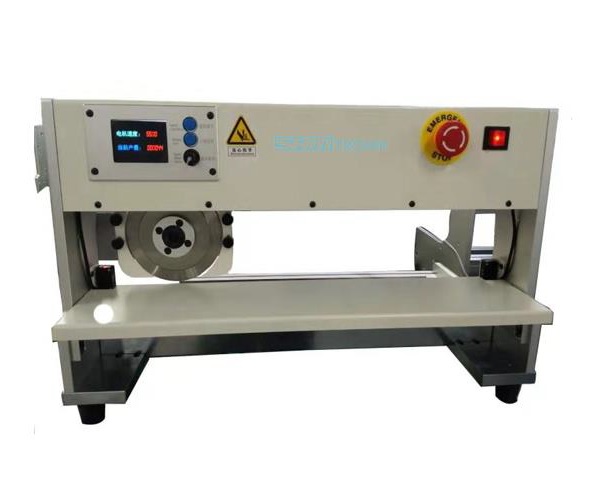

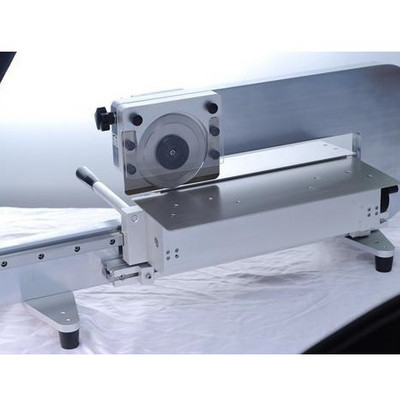

— Верхний нож круглый, нижний прямой. Плата по линии среза устанавливается на нижний нож, и оператор нажимает пуск. Верхний нож в один проход отрезает плату. Срез получается ровный и гладкий.
— Собственная разработка завода-изготовителя, управление микрокомпьютером. Счетчик плат.
— Регулируемая скорость верхнего ножа.
— Область перемещения верхнего ножа 0-356 / 500 мм (в зависимости от опции), регулировка высоты верхнего ножа 0-2мм для разной толщины платы. Регулировка высоты платформы в диапазоне 17-93мм (для двухсторонних плат).
— В зависимости от длины платы можно вручную задать зону остановки верхнего ножа.
— Ширина платы неограниченна, длина в пределах выбранной опции 356 / 500 мм. Толщина в пределах 0,2-2мм.
— Ограничение по высоте компонентов сверху 30мм, по ширине между компонентом и резом 3мм.
— Ограничение по высоте компонентов снизу 20мм, по ширине между компонентом и резом 2,5мм.
— Лезвия выполнены из высокопрочной стали SKH-11, затупившиеся ножи можно восстанавливать путем полировки.
— Дополнительно доступны защиты лезвия для разной толщины плат.
— Защита на режущем ноже и лазерная подсветка рабочей области для дополнительной защиты оператора.
Защита режущего ножа

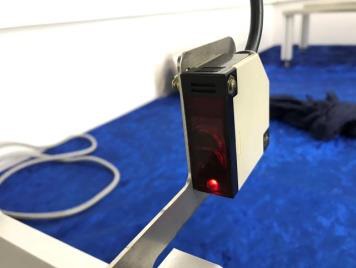

Лазерный датчик для защиты пальцев оператора
