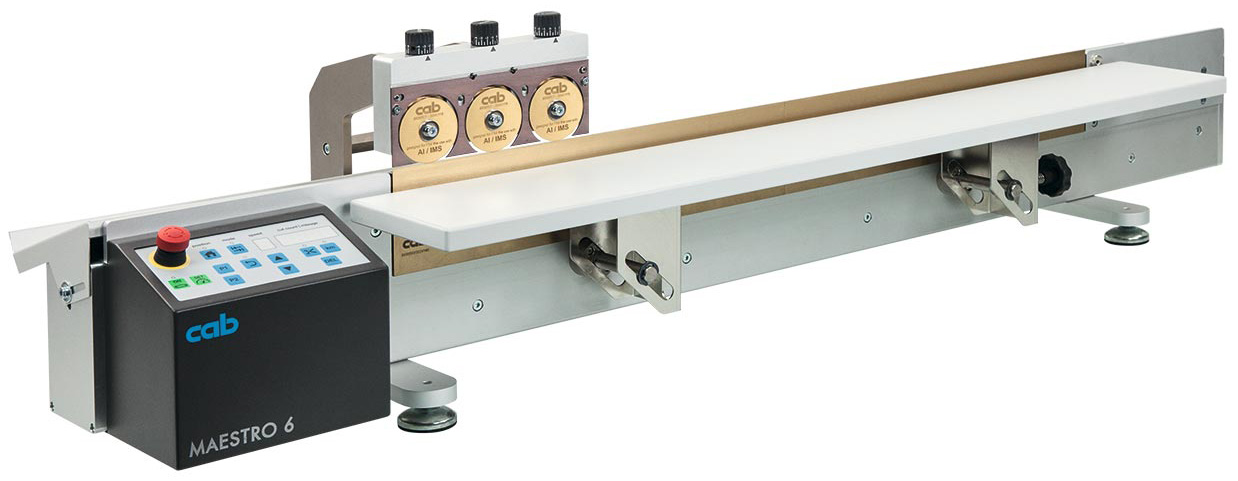

Разделитель групповых заготовок Maestro 6

Сепаратор Maestro 6 — это моторизованная установка для разделения предварительно скрайбированных мультиплицированных печатных плат длиной до 1500 мм с минимальными нагрузками на компоненты. Даже очень длинные печатные платы установка способна отделить быстро, экономично и без усилия.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Описание

Увеличение внешних размеров после сепарации: обычно 0,2 мм

Скрайбированная канавка может прерываться вырезами.

Для выступающих компонентов в линейном лезвии вырезается канавка (выполняется по специальному запросу).

Модель Maestro 6/X03

<tdwidth="125">Дисковые ножи

Технические данные	6/603	6/903	6/1203	6/1503
диаметр 60 мм
Скорость разделения	до 500 мм/сек до 250 мм/сек для алюминиевых плат
Материалы ПП	FR4, CEM3, алюминий
Длина разделения	до 600 мм	до 900 мм	до 1200 мм	до 1500 мм
Высота компонентов	На верхней стороне до 10 мм На нижней стороне до 22 мм
Ширина	1150 мм	1450 мм	1750 мм	2050 мм
Высота x Глубина	350 x 450 мм
Вес	50 кг	55 кг	60 кг	65 кг

Модель Maestro 6/X01

Технические данные	6/601	6/901
Дисковый нож	диаметр 125 мм
Скорость разделения	до 500 мм/сек
Материалы ПП	FR4, CEM3
Высота компонентов	На верхней стороне до 34 мм На нижней стороне до 22 мм
Длина разделения	до 600 мм	до 900 мм
Ширина x Высота x Глубина	1150 x 410 x 450 мм	1450 x 410 x 450 мм
Вес	50 кг	55 кг

Модель Maestro 6/601.70

Технические данные	6/601.70
Дисковый нож	диаметр 185 мм
Скорость разделения	до 500 мм/сек
Материалы ПП	FR4, CEM3
Высота компонентов	На верхней стороне до 63 мм На нижней стороне до 22 мм
Длина разделения	до 600 мм
Ширина x Высота x Глубина	1150 x 410 x 450 мм
Вес	50 кг

Технические характеристики

Метод разделения	Разделение предварительно скрайбированных мультиплицированных печатных плат дисковыми ножами сверху и линейным ножом снизу ПП.
Скорость разделения	до 500 мм/сек до 250 мм/сек для алюминиевых плат
Глубина опорного столика	160 мм
Панель управления
Управляющие кнопки	- Нулевая/заданная позиции - Движение каретки
Программирование	- Стартовая/конечная позиции каретки - Режимы перемещения каретки (от одной позиции до другой или с возвратом в исходное положение) - Скорость каретки - "Число резов" или "Длина пути кареткм" - Удаление выборки - Активизация конвейерной ленты (при наличии опции) - Скорость конвейера (при наличии опции)
Выключатель питания	ВКЛ / ВЫКЛ
Педаль управления	СТАРТ (команда на начало операции сепарирования)
Аварийный выключатель	Кнопка аварийного отключения
Электропитание	100 - 240 VAC, 50/60 Гц
Уровень шума	LpA <70 dB (A)
Температура / влажность: эксплуатация Температура / влажность: хранение Температура / влажность: транспортировка	+5 - 40° C / 10-85 % без конденсации 0 - 60° C / 20-80 % без конденсации - 25 - 60° C / 20-80 % без конденсации
Соответствие	CE, FCC Класс A
